제품 상세 정보:
|
| 채널 수: | 6 | 인터페이스 호환성: | SFP、SFP+、SFP28、SFP56 |
|---|---|---|---|
| 자료 비율: | 1.25~26Gbps | 조정할 수 있는 출력 공급 전압: | 2.8~4v |
| 장력 전압 조절의 정확성: | 5mV | I2C 비율: | 100~400KHz |
| 작동 온도: | -40~+85C | ||
| 강조하다: | SFP28 EVB 테스트 평가판,6채널 SFP28 EVB |
||

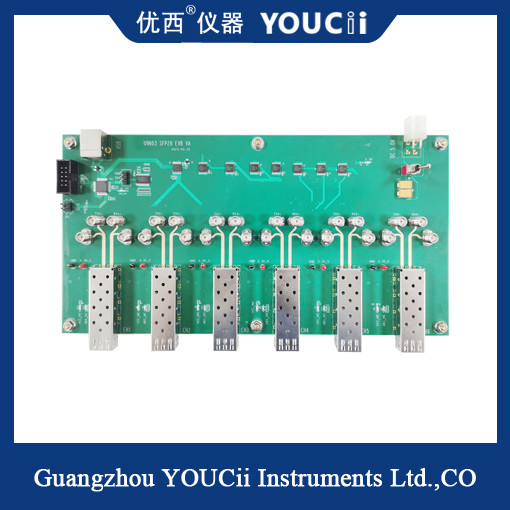

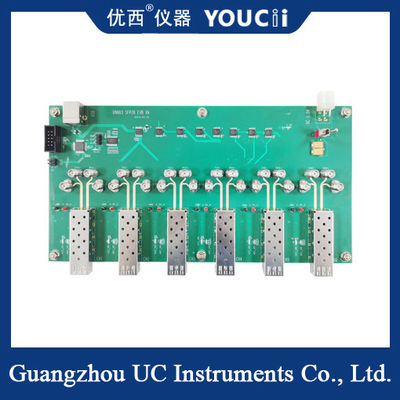

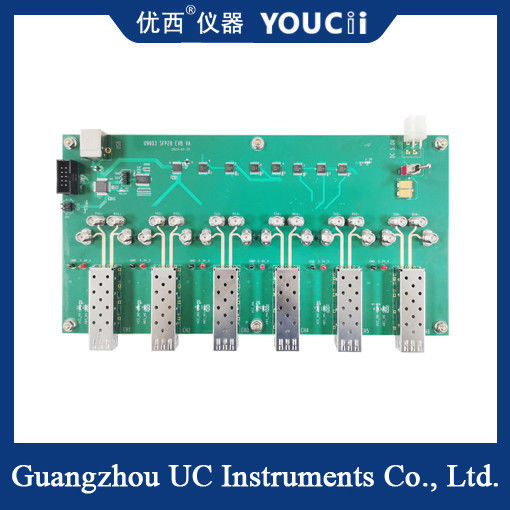

6채널 SFP28 EVB 테스트 평가판 호환성이 좋습니다.
SFP28 EVB 테스트 보드는 SFP28 패키지 활성 모듈의 성능을 평가하는 중요한 장치입니다.
제품 소개:
SFP28 EVB 테스트 보드는 SFP28 패키지의 활성 모듈에 전용되며 오류 탐지기와 같은 장치를 사용합니다. attenuators and oscilloscopes to evaluate the transmit performance indicators (such as eye map related indicators) and receive performance indicators (such as sensitivity indicators) of the active module.
테스트 보드는 모듈의 EEPROM 정보를 읽고 쓰는 기능도 가지고 있으며, 이는 모듈의 포괄적 인 평가를 편리하게합니다.
제품 특징:
인터페이스 호환성: SFP28 EVB 테스트 보드는 SFP 캡슐화 인터페이스를 지원하며 기존 SFP, SFP+, SFP28, SFP56 및 기타 광 모듈에 사용할 수 있습니다.
고속 성능: SFP28 인터페이스가 SFP+ 인터페이스와 물리적으로 호환되기 때문에 최대 속도는 28Gbps로 증가합니다.SFP28 EVB 테스트 보드는 고속 데이터 전송의 테스트 요구를 충족시킬 수 있습니다..
전기 사양: SFP28의 전기 부분은 CEI-28G-VSR 프로토콜을 준수하여 테스트 중에 관련 전기 사양이 충족되도록합니다.
| 아니죠 | 지수 | 최대 값 | 최소 값 | 단위 |
| 1 | 데이터 비율 | 56 | 1.25 | Gbit/s |
| 2 | 조절 가능한 출력 공급 전압 | 4 | 2.8 | V |
| 3 | 전압 조절의 정확성 | 5 | mV | |
| 4 | 모니터링 전압 정확성 | 5 | mV | |
| 5 | 모니터링 전류 | 1000 | 0 | mA |
| 6 | 전류 정확성 모니터링 | 0.1 | mA | |
| 7 | I2C 비율 | 400 | 100 | KHz |
| 8 | 전원 공급 전압 (외부 DC 전력 입력 전압) | 5.5 | 4 | V |
| 9 | 작동 온도 | 85 | -40 | °C |
| 10 | 통신 방식 | USB HID, 드라이브가 없습니다. | ||
| 11 | TX,RX 전기 인터페이스 타입 | 40GHz 2.92mm 여성 | ||
| 12 | 입력/출력 레벨 유형 | CML | ||
사용 시나리오:
광학 모듈의 개발과 생산 과정에서SFP28 EVB 시험판을 사용하여 모듈의 성능과 안정성을 평가하여 모듈이 설계 요구 사항을 충족하는지 확인합니다..
네트워크 장치의 디버깅 및 테스트 단계에서 SFP28 EVB 테스트 보드는 네트워크 장치 및 광 모듈의 호환성과 성능을 확인하는 데 사용할 수 있습니다.
