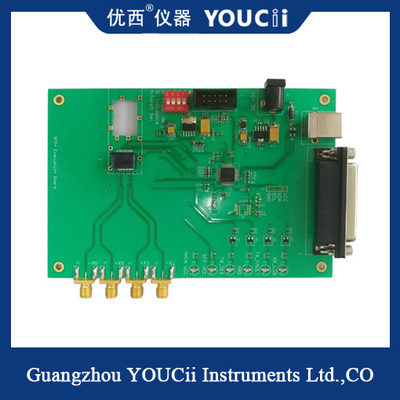

11.7G 또는 더 낮은 속도의 모듈로 적합한 10G SFP 평가 보드

11.7G 또는 더 낮은 속도의 모듈로 적합한 10G SFP 이사회

SFP+ 시험 보드와 통신 인터페이스의 종류 :

1. SFP+ 싱글 채널 시험 보드는 병렬 포트와 USB 통신 인터페이스를 채택합니다.

속도 조절인 I2C를 시뮬레이션하기 위한 2, 병렬 포트와 통신 인터페이스의 USB 두 종류는 호환가능한 높고 저속도 I2C 모듈에 쉬운 100Kbps입니다.

2, SFP+ 시험 보드 기능 :

1. SFP+ 싱글 채널 시험 보드는 다음 기능을 가지고 있습니다 : 11.7G와 아래의 모든 모듈로 적합합니다 ;

I2C 통신을 달성하기 위한 2, 병렬 포트와 통신 인터페이스의 USB 두 종류 ; 하드웨어 제어 모듈 트스드이사벨과 하드웨어가 트스프오 상태인 로스앤젤레스를 모니터링합니다 ;

3, 실시간 온도 검사, 실시간 송신기 해류와 전류 측정기 모니터링과 과전류 보호를 받는 것 ; 출력 전압 레인지는 2.9V부터 3.8V 까지입니다. 출력 전압은 끊임없이 조정될 수 있습니다. 그것은 모듈의 당김 전압을 판단하는 테스트에 적합합니다.

4, 하드웨어와 소프트웨어 모듈 트스드이사벨과 전력 오노프 (스위칭 전기), 하드웨어와 소프트웨어 임의 독립 제어.

5. USB 포트는 독립적 전원공급기를 지원합니다 (광학 모듈의 전류가 100mA 이하일 때).

3세. 예방책 :

1. 아래 장치가 또한 있고 PCBA 보드의 뒤에, 그래서 전도 대상은 단락 회로를 피하기 위한 전원 연결 시험에 위치하고 이사회를 태우지 말아야 한다는 것에 주목하세요.

2, 입력 전압이 5V로 조절되고 이사회를 태우지 않도록, 전압 또는 반대를 조정하지 않습니다.

3, 핵실험 10G 모듈, 지원 고속 신호 TX, RX 전기 신호 전선은 18G 주파수 신호 케이블을 지원할 필요가 있습니다.
