제품 상세 정보:
|
| 조정할 수 있는 출력 공급 전압: | 2.8~4 Ｖ | 전압 정확도를 모니터링하기: | 5 mV |
|---|---|---|---|
| 현재 정확도를 모니터링하기: | 0.1 마 | 작동 온도: | - 40~85' Ｃ |
| RX 전기적 인터페이스 타입인 TX: | 여성인 40GHz 2.92 밀리미터 | 입출력 레벨식: | CML |
| 강조하다: | 25G 시험 보드,5G 모듈 조명 공급원 시험 보드 |
||

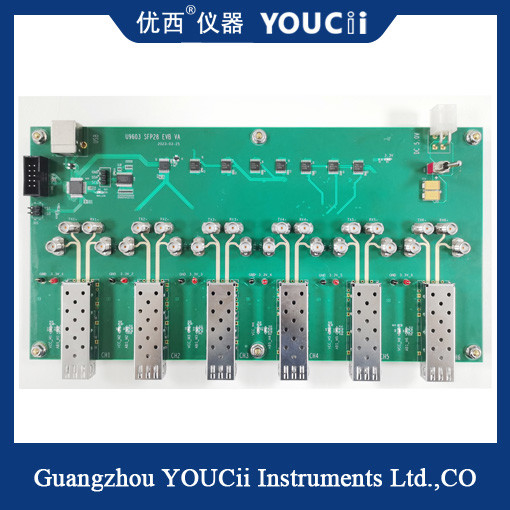

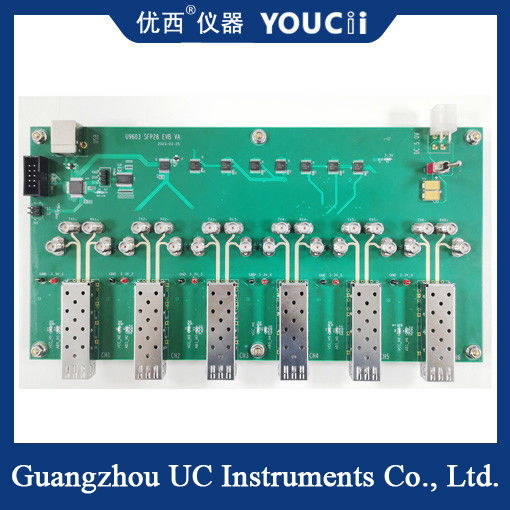

SFP28 25G 테스트 보드 5G 모듈 광원 모니터링 테스트 보드
이 제품은 SFP 패키지의 액티브 모듈 전용으로, 에러 미터, 감쇠기, 오실로스코프 및 기타 장치를 사용하여 액티브 모듈의 전송 성능 지표(예: 아이 다이어그램 관련 지표), 수신 성능 지표(예: 감도 및 기타 지표)를 평가하고, 모듈 EEPROM 정보를 읽고 씁니다.
1, SFP 패키지 인터페이스, 일반적인 SFP, SFP+, SFP28, SFP56 및 기타 광 모듈에 적합합니다.
2, 지원 속도 범위: 1.25G~56Gbps
3, TX, RX 전기 인터페이스 유형: 40GHz 2.92mm 암컷;
4, 전류 실시간 모니터링 및 과전류 보호 지원.
5, 전원 공급 전압 풀 테스트 지원, 전압 범위는 2.8V에서 4.0V까지 조절 가능하며, 모듈 풀 최소 3.0V 및 최대 3.6V 전압 압력 테스트를 충족하며, 전압 실시간 모니터링을 지원합니다. 기본 3.3V 출력, 현재 모듈의 실시간 조정에 따라 출력 전압을 조정하여, 다양한 부하에서 전원 공급 전압이 10mV 변화 범위 내에서 안정적으로 유지되도록 합니다.
6, 산업 온도 환경 적용 지원.
| NO. |
지표 |
최대값 |
최소값 |
단위 |
| 1 |
데이터 속도 |
56 | 1.25 | Gbps |
| 2 |
조절 가능한 출력 공급 전압 |
4 | 2.8 | V |
| 3 |
인장 전압 조절 정확도 |
5 | mV | |
| 4 |
모니터링 전압 정확도 |
5 | mV | |
| 5 |
모니터링 전류 |
1000 | 0 | mA |
| 6 |
모니터링 전류 정확도 |
0.1 | mA | |
| 7 |
I2C 속도 |
400 | 100 | KHz |
| 8 |
전원 공급 전압 (외부 DC 전원 입력 전압) |
5.5 | 4 | V |
| 9 |
작동 온도 |
85 | -40 | °C |
| 10 |
통신 모드 |
USB HID, 드라이브 없음. | ||
| 11 |
TX, RX 전기 인터페이스 유형 |
40GHz 2.92mm 암컷 | ||
| 12 |
입/출력 레벨 유형 |
CML | ||
