QSFP28 EVB SFP 사정은 32Gbps에 4개 입력과 출력 10G로 탑니다

QSFP28 EVB SFP 사정은 32Gbps에 4개 입력과 출력 10G로 탑니다

이 제품은 각각 전송과 수신 단자에서 네개의 입출력 채널로 QSFP+와 QSFP28 패키지 동작 모듈의 성능을 평가하도록 설계됩니다. 단일 터미널 비제로 복귀 비율은 10G~32Gbps에 이르고 PAM4 보드 비율이 25GBoud~28GBoud에 이릅니다. 지원받는 모듈은 비제로 복귀 40G와 100G 제품을 포함합니다. 그리고 동작 모듈의 전송 성능 표시기 (눈 이미지 관련된 지표와 같이), 감도 표시기), 기록 및 판독 모듈 EEPROM 정보, 등과 같은 수신 성능 표시기를 평가하기 위해, 실수 미터 장비, 감쇠기와 오실로스코프 장비를 사용한 PAM4 50G, 100G, 200G 제품.

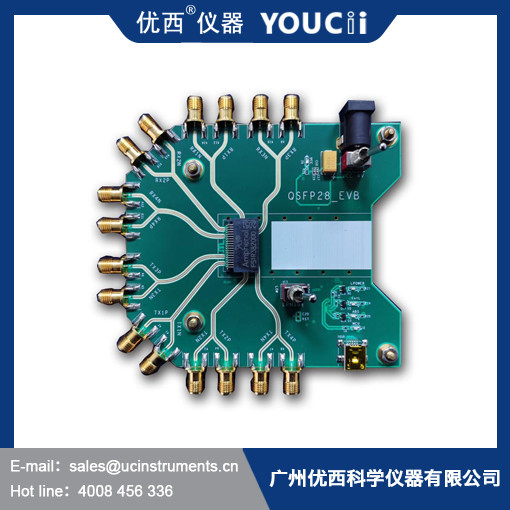

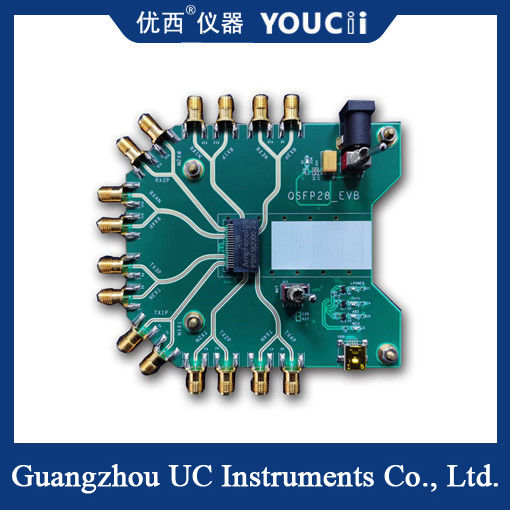

실제 객체는 아래 사진에 나타납니다 :

제품 :

1.QSFP+, QSFP28, PAM4 50G100G200G 광학 모듈에 적합한 QSFP+QSFP28 패키지 인터페이스.

2.지지 비제로 복귀 비율 범위 : 10.3125G~32Gbps.

3.25GBd부터 28GBd까지 PAM4 통신속도 비율 범위

4.푸르-웨이 TX, 푸르-웨이 RX 전기 인터페이스 타입 : 40GHz 2.92 밀리미터 여성, CML 수준 입출력 ;

5, 경향 실시간 감시와 과전류 보호를 지원하십시요.

6, 전원 공급기 전압 편차가 시험하는 지원, 전압 범위가 2.8~4 입니다.조정할 수 있는 Ｖ, 출력 전압의 현재 모듈 실시간 조정에 따르면, 실시간 전압 모니터링, 채무 불이행 3.3V 생산뿐만 아니라 다른 하중 하에 전원 전압이 10mV의 사정 거리 안에 안정적이라는 것을 보증하기 위한 최소 3.0V와 최대 3.6V 전압 시험의 모듈 일탈하고 인사하세요.

7, 산업적 온도 환경 출원을 지원하십시요.

8. MCU I2C 비율은 100KHz에 대한 것이고 데이터가 모듈의 EEPROM 정보를 읽고 작성하기 위해 MCU를 통한 I2C로 옮겨집니다.

9, 통신 모드 : 어떤 드라이버인 USBHID도 직접적으로 모듈과 DLL API를 통한 MCU에 I2C 자료를 읽었고 작성하지 않습니다.

기술적 인디케이터
