제품 상세 정보:
|
| 일탈 전압 조정 정확도: | 5 mV | 전압 정확도를 모니터링하기: | 5 mV |
|---|---|---|---|
| 작동 온도: | - 40~85' Ｃ | 모니터링 전류: | 0~2000 마 |
| 전원 전압 (외부 DC 전력 입력 전압): | 4~5.5V | 입출력 레벨 모드: | CML |
| 강조하다: | 2000mA SFP 평가 보드,QSFP28 SFP 평가 보드 |
||

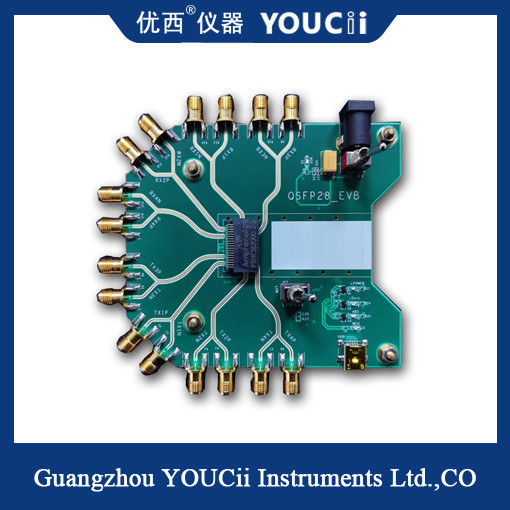

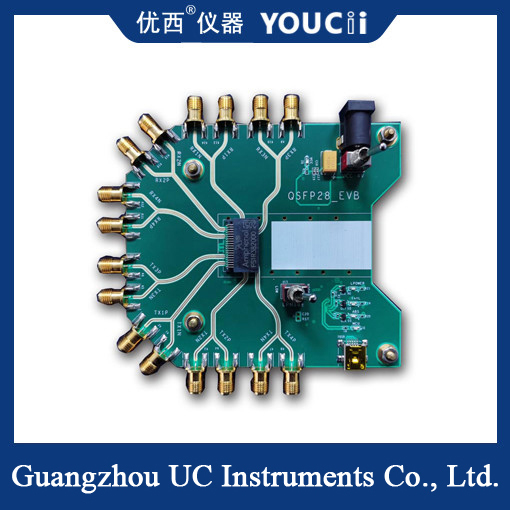

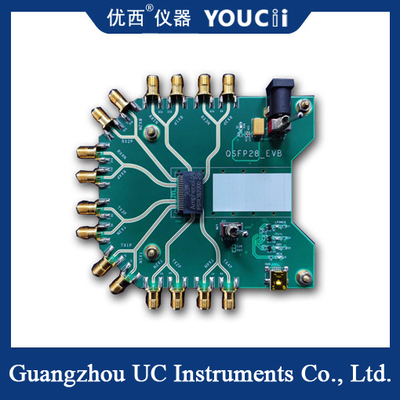

QSFP28 EVB 동작 모듈 성능 평가 시험 보드 QSFP+
이 제품은 각각 전송과 수신 단자에서 네개의 입출력 채널로 QSFP+와 QSFP28 패키지 동작 모듈의 성능을 평가하도록 설계됩니다. 단일 터미널 비제로 복귀 비율은 10G~32Gbps에 이르고 PAM4 보드 비율이 25GBoud~28GBoud에 이릅니다. 지원받는 모듈은 비제로 복귀 40G와 100G 제품을 포함합니다. 그리고 동작 모듈의 전송 성능 표시기 (눈 이미지 관련된 지표와 같이), 감도 표시기), 기록 및 판독 모듈 EEPROM 정보, 등과 같은 수신 성능 표시기를 평가하기 위해, 실수 미터 장비, 감쇠기와 오실로스코프 장비를 사용한 PAM4 50G, 100G, 200G 제품.
QSFP28 EVB 동작 모듈 성능 평가 시험 보드 QSFP+ 기술적 지표
| 아니오. |
지수 |
최대값 |
최소 값 |
유닛 |
| 1 |
자료 비율 |
56 | 10.3125 | 그비피스 |
| 2 |
조정할 수 있는 출력 공급 전압 |
4 | 2.8 | Ｖ |
| 3 |
일탈 전압 조정 정확도 |
5 | mV | |
| 4 |
전압 정확도를 모니터링하기 |
5 | mV | |
| 5 |
모니터링 전류 |
2000 | 0 | 마 |
| 6 |
현재 정확도를 모니터링하기 |
0.1 | 마 | |
| 7 |
I2C 비율 |
400 | 100 | 킬로 헤르츠 |
| 8 |
전원 전압 (외부 DC 전력 입력 전압) |
5.5 | 4 | Ｖ |
| 9 |
작동 온도 |
85 | -40 | 'Ｃ |
| 10 |
통신 모드 |
어떤 드라이브인 USB 에이치아이디. |
||
| 11 |
RX 전기적 인터페이스 타입인 TX |
여성인 40GHz 2.92 밀리미터 | ||
| 12 |
입출력 레벨 모드 |
CML | ||
