제품 상세 정보:
|
| Data rate: | 25~28 GBd | Accuracy of tension voltage regulation: | 5 mV |
|---|---|---|---|
| Monitoring voltage accuracy: | 5 mV | Communication mode: | USB HID, no drive. |
| Input/output level mode: | CML | Maximum supported power consumption: | 25W |
| 강조하다: | 평가 400G PAM4 액티브 모듈,평가 활성 모듈,QSFPDD 패키지 액티브 모듈 |
||

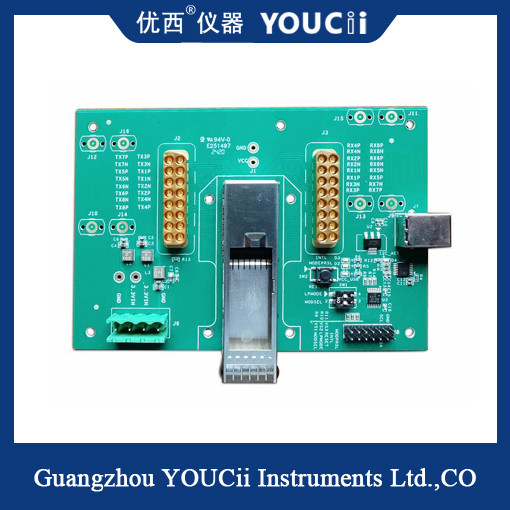

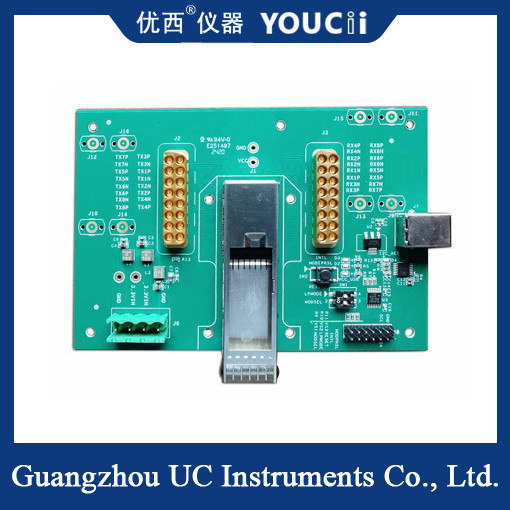

QSFPDD 패키지의 400G PAM4 액티브 모듈 성능 평가 테스트 보드
U9608 테스트 보드는 다양한 고급 기능을 갖춘 테스트 장치입니다. 다음은 U9608 테스트 보드의 주요 기능입니다:
1. 패키지 인터페이스: QSFPDD 패키지 인터페이스를 채택하여 QSFPDD 400G PAM4 광 모듈에 특히 적합합니다.
2. 보드 속도 지원: U9608 테스트 보드는 25GBd에서 28GBd까지의 PAM4 보드 속도를 지원합니다.
3. 전기 인터페이스 유형: TX 및 RX의 전기 인터페이스의 경우 40GHz 2x8 멀티 동축 커넥터를 사용하고 CML 레벨을 입력 및 출력에 사용합니다.
4. 전류 및 전압 모니터링: 테스트 보드는 실시간 전류 모니터링 및 과전류 보호를 지원합니다. 또한 공급 전압의 풀 테스트를 지원하며 전압 범위는 2.8V에서 4.0V까지 조정할 수 있습니다. 이는 모듈 풀의 최소 3.0V 및 최대 3.6V 전압 압력 테스트를 충족할 수 있음을 의미합니다. 동시에 전압 실시간 모니터링 기능도 있으며 기본 출력은 3.3V이고 출력 전압은 현재 모듈의 전류에 따라 실시간으로 조정되어 다양한 부하에서 공급 전압의 안정적인 변화 범위가 10mV 이내인지 확인합니다.
5. 온도 적응성: U9608 테스트 보드는 산업 등급 온도에서 응용 프로그램을 지원하여 뛰어난 환경 적응성을 보여줍니다.
6. MCU 및 통신: 테스트 보드의 MCU I2C 속도는 약 100KHz입니다. 데이터는 MCU를 통해 I2C 읽기/쓰기 모듈의 EEPROM 정보로 전송됩니다. 통신 모드는 USB HID를 사용하며 드라이버가 필요하지 않으며 DLL API를 통해 I2C 데이터를 모듈 및 MCU에 직접 읽고 쓸 수 있습니다.
사양
| NO. | 인덱스 | 최대 | 최소 | 단위 |
| 1 | 데이터 속도 | 28 | 25 | GBd |
| 2 | 조정 가능한 출력 공급 전압 | 4 | 2.8 | V |
| 3 | 인장 전압 조정 정확도 | 5 | mV | |
| 4 | 모니터링 전압 정확도 | 5 | mV | |
| 5 | 모니터링 전류 | 4000 | 0 | mA |
| 6 | 모니터링 전류 정확도 | 0.1 | mA | |
| 7 | I2C 속도 | 400 | 100 | KHz |
| 8 | 전원 공급 전압 (외부 DC 전원 입력 전압) | 5.5 | 4 | V |
| 9 | 작동 온도 | 85 | -40 | °C |
| 10 | 통신 모드 | USB HID, 드라이브 없음. | ||
| 11 | TX, RX 전기 인터페이스 유형 | 40GHz 2x8 멀티 동축 커넥터 | ||
| 12 | 입력/출력 레벨 모드 | CML | ||
| 13 | 최대 지원 전력 소비 | 25W | ||
