제품 상세 정보:
|
| 자료 비율: | 1.25~56 그비피스 | 장력 전압 조절의 정확성: | 5 mV |
|---|---|---|---|
| 현재 정확도를 모니터링하기: | 0.1 마 | 전원 전압: | 4~5.5V |
| 작동 온도: | -40~85℃ | 통신 모드: | USB HID, 드라이브 없음 |
| 강조하다: | SFP 캡슐 인터페이스,광 모듈 SFP 캡슐 인터페이스 |
||
기존 SFP 및 다른 광학 모듈에 적용 가능한 SFP 캡슐화 인터페이스

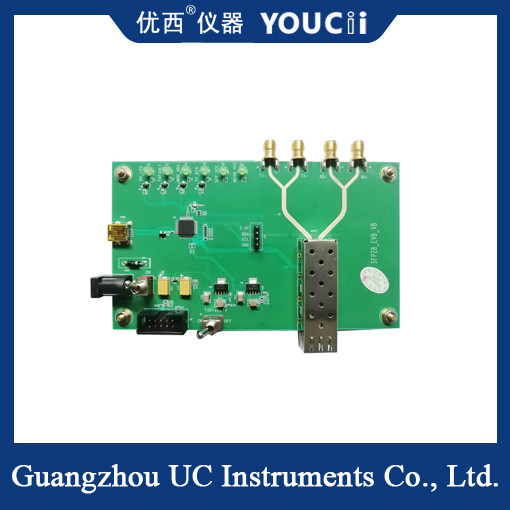

U9603 테스트 보드는 SFP 패키지에 대한 전용 활성 모듈 테스트 장치입니다. 오류 탐지 장치, attenuators and oscilloscopes to evaluate the transmitting performance indicators (such as eye-graph related indicators) and receiving performance indicators (such as sensitivity indicators) of the active module또한, 그것은 모듈 EEPROM 정보를 읽고 쓸 수 있습니다.
U9603 테스트 보드는 일반 SFP, SFP+, SFP28, SFP56 및 1.25Gbps에서 56Gbps까지의 다른 속도를 포함하여 다양한 SFP 패키지 인터페이스를 지원합니다.RX 전기 인터페이스 유형은 40GHz 2입니다..92mm 여성, 실시간 전류 모니터링 및 과전류 보호를 지원. 동시에, 그것은 또한 전원 공급 전압 당겨 테스트 기능을 가지고, 전압 범위는 2.8V에서 4입니다.0V 조절 가능, 최소 3.0V 및 최대 3.6V 전압 압력 테스트에서 모듈을 당겨낼 수 있습니다.그리고 약 100KHz의 MCU I2C 속도 데이터 읽기 및 쓰기 기능.
사양
| 아니죠 | 지수 | 맥스 | 분 | 단위 |
| 1 | 데이터 비율 | 56 | 1.25 | Gbit/s |
| 2 | 조절 가능한 출력 공급 전압 | 4 | 2.8 | V |
| 3 | 전압 조절의 정확성 | 5 | mV | |
| 4 | 모니터링 전압 정확성 | 5 | mV | |
| 5 | 모니터링 전류 | 1000 | 0 | mA |
| 6 | 전류 정확성 모니터링 | 0.1 | mA | |
| 7 | I2C 비율 | 400 | 100 | KHz |
| 8 | 전원 공급 전압 (외부 DC 전력 입력 전압) | 5.5 | 4 | V |
| 9 | 작동 온도 | 85 | -40 | °C |
| 10 | 통신 방식 | USB HID, 드라이브가 없습니다. | ||
| 11 | TX,RX 전기 인터페이스 타입 | 40GHz 2.92mm 여성 | ||
| 12 | 입력/출력 레벨 유형 | CML | ||
