제품 상세 정보:
|
| 자료 비율: | 25~28 그브드 | 조정할 수 있는 출력 공급 전압: | 2.8~4 Ｖ |
|---|---|---|---|
| 일탈 전압 조정 정확도: | 5 mV | 모니터링 전류: | 0~400 마 |
| 현재 정확도를 모니터링하기: | 0.1 마 | I2C 비율: | 100~400 킬로 헤르츠 |
| 강조하다: | 4V SFP 평가 보드,PAM4 SFP 평가 보드 |
||
400G PAM4 액티브 모듈 테스트 보드의 QSFP 성능 평가

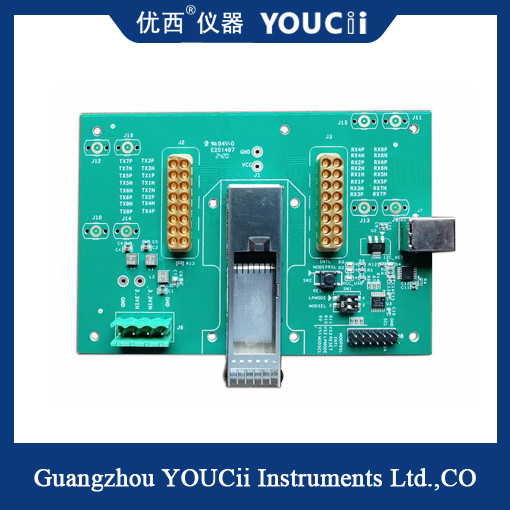

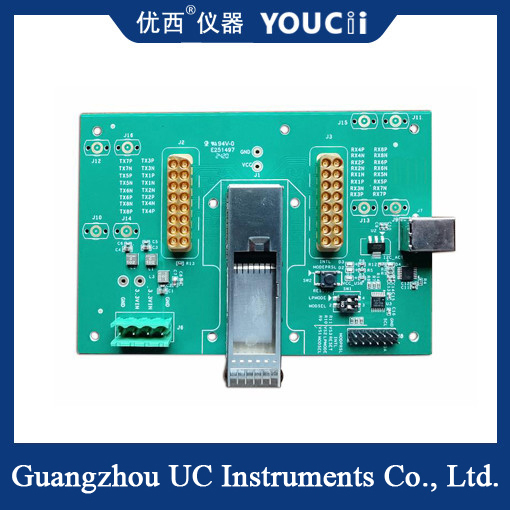

The coaxial Connectors were used to evaluate the performance of the 400G PAM4 active module encapsulated in QSFPDD using a group of 40GHz 2x8 multi-Pin connectors in each of the transmitting and receiving positionsPAM4 바우드 속도는 25GBoud에서 28GBoud까지오류 미터, attenuator, 오실로스코프 및 기타 장비는 전송 성능 지표 (눈 이미지 관련 지표와 같은) 를 평가하는 데 사용됩니다.성능 지표 (감각 지표 등) 를 수신하는 것, 모듈 EEPROM 정보를 읽고 쓰는 등.실제 물체는 아래 그림에서 보여집니다.
400G PAM4 액티브 모듈 테스트 보드의 QSFP-DD EVB 성능 평가 기술 지수
| 아니죠 |
포인터 |
최대 값 |
최소 값 |
단위 |
| 1 |
데이터 비율 |
28 | 25 | GBd |
| 2 |
조절 가능한 출력 공급 전압 |
4 | 2.8 | V |
| 3 |
오차 전압 조정 정확도 |
5 | mV | |
| 4 |
모니터링 전압 정확성 |
5 | mV | |
| 5 |
모니터링 전류 |
4000 | 0 | mA |
| 6 |
전류 정확성 모니터링 |
0.1 | mA | |
| 7 |
I2C 비율 |
400 | 100 | KHz |
| 8 |
전원 공급 전압 (외부 DC 전력 입력 전압) |
5.5 | 4 | V |
| 9 |
작동 온도 |
85 | -40 | °C |
| 10 |
통신 방식 |
USB HID, 드라이브가 없습니다. |
||
| 11 |
TX,RX 전기 인터페이스 타입 |
40GHz 2x8 멀티 코아시얼 커넥터 | ||
| 12 |
입력/출력 레벨 모드 |
CML | ||
| 13 |
최대 지원 전력 소모량 |
25W | ||
제품 특성
1QSFPDD는 인터페이스를 캡슐화하고 QSFPDD 400G PAM4 광 모듈에 적용됩니다.
2. PAM4 바우드 속도는 25GBD에서 28GBD까지 있습니다.
3. TX,RX 전기 인터페이스 유형: 40GHz 2x8 다중동맥접속기, CML 수준의 입력-출력 동맥접속기
4, 현재 실시간 모니터링 및 과류 보호를 지원합니다.
5, 전원 공급 전압 오차 테스트를 지원, 전압 범위는 2.8 ~ 4.V 조절, 최소 3.0V 및 최대 3.6V 전압 테스트의 모듈 오차를 충족,그리고 실시간 전압 모니터링, 기본 3.3V 출력, 현재 모듈에 따라 출력 전압의 실시간 조정, 다른 부하 하에서 전력 공급 전압이 10mV 범위 내에서 안정적으로 보장.
6, 산업 온도 환경 응용을 지원합니다.
