QSFP28 EVB SFP 평가 보드 PAM4 통신속도 25GBoud 내지 28GBoud

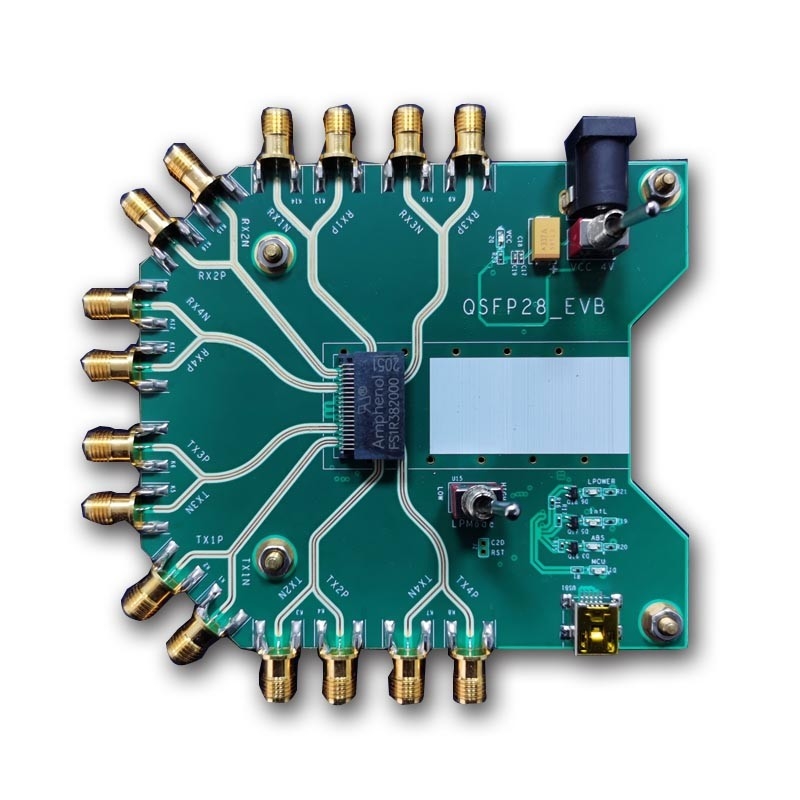

U9604 QSFP28 EVB

이 제품은 QSFP+ 및 QSFP28로 포장된 활성 모듈의 성능 평가에 전념합니다. 송신 및 수신 단말기는 네 개의 입력과 출력을 가지고 있습니다.단일 터미널 NRZ 속도는 10G에서 32Gbps까지, PAM4 baud 속도는 25GBoud에서 28GBoud까지그리고 PAM4 50G, 100G, 200G 제품, 오류 코드 장치, attenuator, 오실로스코프 및 기타 장비를 사용하여,성능 표시를 전송하는 활성 모듈을 평가하기 위해 (눈 지도와 관련된 표시기 등), 성능 지표 (감각 지표 등) 를 수신하고 모듈 EEPROM 정보를 읽고 기록합니다.

제품 특성

1, QSFP+QSFP28 패키지 인터페이스, QSFP+, QSFP28, PAM4 50G100G200G 광 모듈에 적합합니다.

2, NRZ 속도 범위를 지원합니다: 10.3125G ~ 32Gbps.

3, PAM4 baud 레이트 범위를 지원합니다: 25GBd~28GBd

4, 4차원 TX, 4차원 RX 전기 인터페이스 유형: 40GHz 2.92mm 여성, CML 레벨 입력 및 출력

5, 현재 실시간 모니터링 및 과류 보호를 지원합니다.

6, 전원 공급 전압 편차 테스트를 지원합니다, 전압 범위는 2.8에서 4.V까지 조절이 가능하며, 최소 3.0V 및 최대 3.6V 전압 테스트를 충족시키고 전압 실시간 모니터링을 지원합니다.기본 3.3V 출력, 전류 모듈에 따라 출력 전압의 실시간 조정, 서로 다른 부하에서 전원 공급 전압이 10mV 변화 범위 내에서 안정적으로 유지되도록 하는 것.

7, 산업 온도 환경 응용을 지원합니다.

8, MCU I2C 속도는 약 100KHz입니다. MCU를 통해 I2C 모듈 EEPROM 정보를 읽고 기록합니다.

9, 통신 모드: USBHID, 드라이버가 없습니다, DLL API를 통해 모듈과 MCU에 I2C 데이터를 직접 읽고 기록합니다.

FAQ
Q: 당신 회사 는 무역 회사 인가 공장 인가?
A: 우리는 광동에 fcatory입니다. 우리 회사는 전문적인 해외 무역 판매 팀과 경험이 풍부한 기술 지원 팀을 가지고 있습니다. 우리는 빛의 소스, 광학 전력 계측기,광학 약화기, 광학 스위치 및 BERT, DCA, CDR.
질문: 가격 조건은 무엇입니까?
A: FOB ShenZhen
Q: 보증 기간은 얼마입니까?
A: 출하일로부터 12개월.
질문: 주문하는 방법은?
A: 서비스 직원과 얘기하고 기계 세부사항을 확인하고 주문을 합니다.
