제품 상세 정보:
|
| 데이타 속도 범위: | 25~29Gbps/Gbaud | 광적 입력 범위 (모듈 감수성으로 결정): | -12~3dBm |
|---|---|---|---|
| 시계 복원 출력 주파수 분할 비율: | 2 / 4 / 8 / 16 / 64 / 256 | CML 시계 차동 출력 크기: | 200~800mVpp |
| 강조하다: | NRZ 신호 클럭 복구 모듈,PAM4 클럭 복구 모듈 |
||

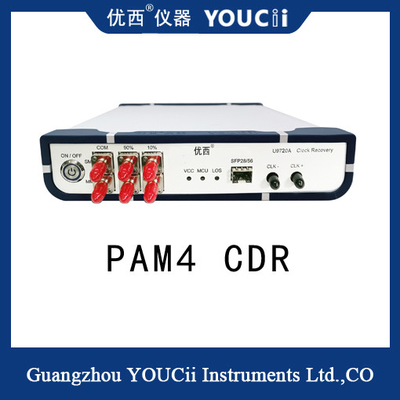

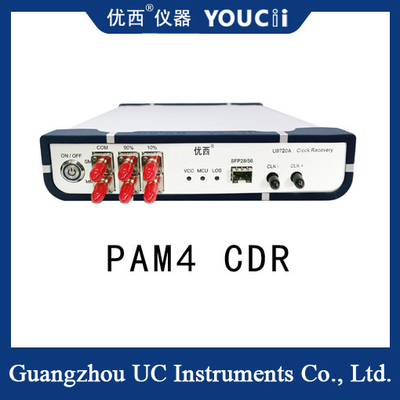

32Gbaud PAM4 CDR 클럭 복구 모듈 NRZ 및 PAM4 신호 지원
U9720A 32G 클럭 복원 미터는 트리거 클럭이 없는 테스트 환경에서 클럭 복원 신호를 제공하도록 설계된 고성능 테스트 장치입니다.이 기능은 크로스오버 시계 출력없이 테스트 중인 장치에서 광학 눈 지도 테스트를 수행 할 수 있습니다., 특히 PON 응용 프로그램에서 광 네트워크 장치 또는 BOB 제품 테스트 시나리오의 테스트에서.
클럭 복원 장치에는 SFP28/56 광 포트가 있습니다. 기존 SFP28/56, SR, LR 및 BIDI 광 모듈에 쉽게 액세스 할 수 있습니다. NRZ 신호 또는 PAM4 신호이든,U9720A 32G 시계 복구 장치가 효과적으로 처리 할 수 있습니다그것의 작동 원리는 주로 전기 신호로 광 신호를 변환하고 전기 신호에서 시계를 추출하는 것입니다.그리고 나서 오실로스코프의 트리거 신호로 시계 신호를 출력.
사양
| 아니죠 | 기술 지수 | 맥스 | 분 | 단위 |
| 1 | 데이터 속도 범위 | 29 | 25 | Gbps/Gbaud |
| 2 | 파장 범위 (모듈에 의해 결정된 단일 모드/다중 모드) | 1650 | 800 | nm |
| 3 | 광적 입력 범위 (모듈 감수성으로 결정) | +3 | -12 | dBm |
| 4 | 시계 복원 출력 주파수 분할 비율 | 2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 | 출력 전기 시계 진폭 | 500 (유형적 값) | mVpp | |
| 6 | CML 클럭 차차 출력 진폭 | 800 | 200 | mVpp |
| 7 | 시계 출력 무작위로 jitter | 800 | 300 | fs |
| 8 | 클럭 주파수 (예컨대 28.1Gbps) | 14.05 | 0.11 | GHz |
| 9 | 내부 신호 손실 탐지 (LOS) | 128 (장량) | 5 (감수성) | mV |
| 10 | 전원 공급 전압 (외부 전력 입력 전압) | 5.5 | 4 | V |
| 11 | 작동 온도 | 70 | 10 | °C |
| 12 | 적응 모듈 타입 (NRZ 및 PAM4 신호를 지원) | SFP28/56,SR,LR,BIDI | ||
