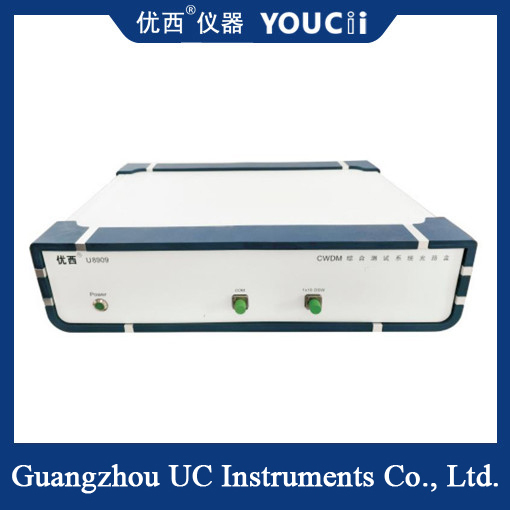

CWDM 모듈 스캔 및 스팟 측정 통합 시스템

CWDM 모듈 스캔 및 스팟 측정 통합 시스템

시스템 개요:

이 시스템은 CWDM, MWDM, LWDM 및 기타 다채널 풀 웨이브 제품을 위해 설계된 포괄적인 테스트 시스템입니다.시스템은 전통적인 ASE + OSA 스캔 모드와 포인트 광원 및 전력 계측기의 포인트 측정 모드를 통합합니다., 효과적으로 제품의 전반적인 테스트 효율을 향상시키고 장비 입력 비용과 노동 비용을 줄입니다.역의 청결을 개선테스트 과정에서 시스템은 자동화되고 처리되는데, 이는 직원 훈련과 방지 및 오류 방지에 도움이 됩니다.

작동 원리:

테스트 할 제품 유형에 따라 ASE (SLED), OSA, 점광원 및 양극화 컨트롤러를 구성하고 해당 제품의 테스트 사양을 설정합니다. 작동 중에각 역은 점 측정 매개 변수를 위해 독립적으로 완료됩니다.

스캐닝 매개 변수를 위해, 도구 서버는 각 클라이언트의 요청에 따라 스캐닝 FIFO의 메커니즘에 따라 OSA를 제어합니다. 모든 매개 변수가 테스트 된 후,시스템은 테스트 데이터를 분할합니다. 분석합니다., 자동으로 저장하고 결정하고 테스트 프로그램 인터페이스에 테스트 결과를 표시합니다.

소개 하이라이트:

1테스트 효율을 향상: 제품은 단 한 번 연결 할 필요가, 배선 수를 줄이고, 자동 매개 변수 테스트;

2테스트 비용을 줄이십시오: 직원 훈련 시간을 줄이고 장비와 인력 투입을 줄입니다.

3편리한 현장 관리: 표준 통합 광 경로 박스, 더 적은 공간, 간단한 광 경로 연결;

4시스템 오류 예방: 운영자는 명령에 따라 작동, 운영 항목은 더 적고, 시스템은 자동으로 결정하고 계산;

5테스트 매개 변수 포괄적: IL, RL, PDL, ISO,.cwl, BW, 리플 WDM 인덱스 등;

6시험 결과 분류: 실제 생산 필요에 따라 여러 제품 레벨을 정의합니다.

7테스트 데이터 추적성: 데이터는 데이터베이스와 로컬에 보존되며 기록은 오랫동안 추적 할 수 있습니다.

8FIS/MES 시스템과 결합하면 진정한 의미에서 종이 없는 것을 달성 할 수 있습니다.

시험 원리:
