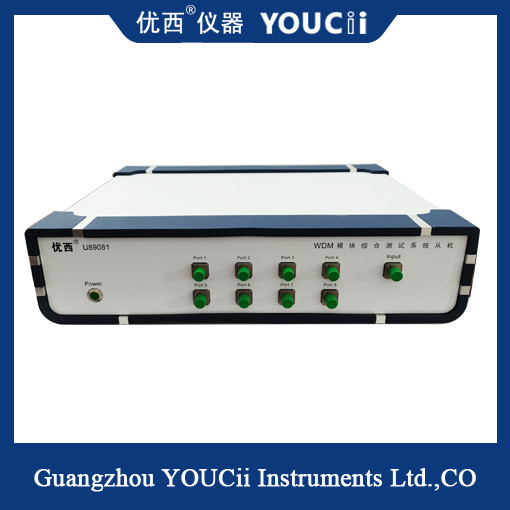

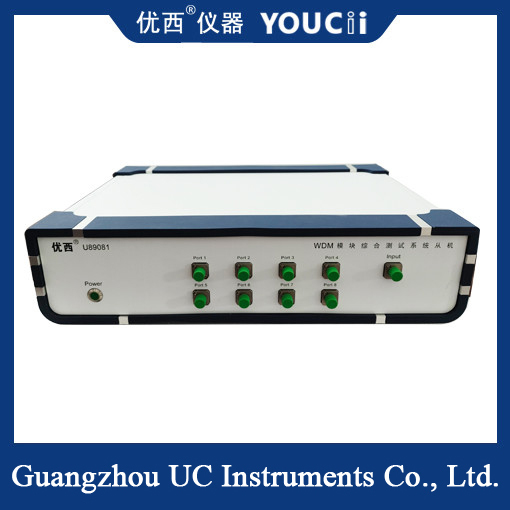

DWDM 모듈 스캔 및 포인트 테스트 통합 테스트 시스템

DWDM 모듈 스캔 및 포인트 테스트 통합 테스트 시스템

시스템 개요:

이 시스템은 DWDM, AWG, MWDM, LWDM 등 짧은 작업 파장과 함께 다채널 제품에 설계되었습니다.이 시스템은 전통적인 조절 가능한 광원 + 다채널 광전력계의 스캔 모드를 점광원 (ITU) + 광전력계와 통합합니다.제품의 전체 테스트를 효과적으로 개선 효율성, 장비 입력 비용, 노동 비용을 줄입니다.

또한, 광학 상자의 사용은 역 장비 공간을 압축, 역의 청결성을 향상. 테스트 과정에서, 시스템은 자동화되고 처리,인력 교육과 체류 방지 및 오류 방지에 도움이 되는.

작동 원리:

제품 유형에 따라 조절 가능한 광원 및 ITU 광원의 다른 대역을 선택하고 해당 제품의 테스트 사양을 설정합니다. 작동할 때,점 측정용 기기 서버는 각 매개 변수에 기초합니다.클라이언트 요청은 알고리즘 메커니즘을 합리적으로 사용하여 서버의 자원을 효과적으로 스케줄합니다.이는 스캔 매개 변수 시스템을 위한 실시간 병렬 스캔의 실제 감각을 실현할 수 있습니다..

모든 매개 변수가 테스트 된 후 시스템은 테스트 데이터를 분석하고 저장하고 자동으로 결정하고 테스트 프로그램 인터페이스에 테스트 결과를 표시합니다.

함수 소개:

1DWDM, AAWG, MWDM, LWDM 및 다른 범주의 다채널 모듈 제품에 적합합니다.

2시험 매개 변수 IL,RL,PDL,CWL@NdB,BW,Ripple 및 다른 일반적인 매개 변수

3테스트 데이터와 결과를 저장, 생성 및 사용자 지정 배송 보고서를 인쇄;

4측정 된 제품에 따라 기기 하드웨어를 선택하고 테스트 사양과 프로세스를 정의합니다.

5여러 역을 확장하고 다 온도 테스트를 지원합니다.

6이 시스템은 고객의 실제 필요에 따라 사용자 정의 될 수 있습니다.

시험 원리:
