제품 상세 정보:
|
| 크기: | 1U | 무게: | 2KG |
|---|---|---|---|
| 내부 신호 로스 디텍션 (LOS): | 128~5 mV | 클럭 복구 범위: | 155Mb/s 내지 11Gb/s |
| 시계 출력 주파수 분할 비율: | 2/4 | 파장 범위: | 800 ~ 1650nm |
| 광 인터페이스 타입: | SFP+ | ||
| 강조하다: | 10Gbps CDR 클럭 복구 신호 계측기,2 frequency 클럭 복구 신호 계측기 |
||
10Gbps 적응형 속도 풀 레이트 클럭 복구 CDR 2/4 주파수 분할

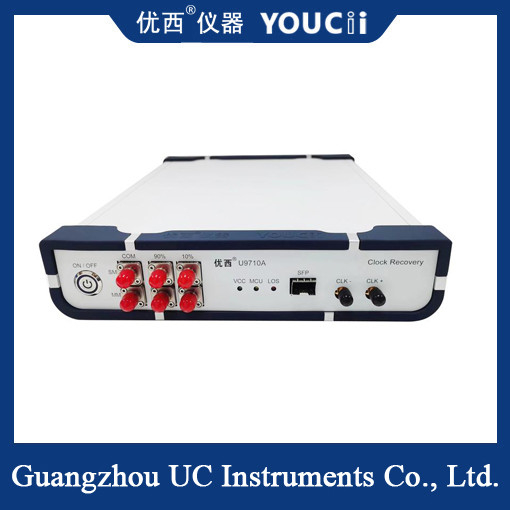

U9710A/B 10Gbps 적응형 속도 풀 레이트 클럭 복구 장비는 10Gbps 이하 범위 내에서 입력 신호 속도를 자동으로 적응시키고, 테스트할 신호와 동기화된 클럭 신호를 복구할 수 있는 테스트 장치입니다.
적응형 속도
1.25Gbps에서 10.3125Gbps의 속도 범위를 지원하며, 수동 설정 없이 입력 신호의 속도에 자동으로 적응할 수 있습니다.
풀 레이트 클럭 복구
테스트할 신호와 동기화된 풀 레이트 클럭 신호를 복원하여 테스트 장비에 안정적인 트리거 클럭을 제공합니다.
기술 지표
| NO. |
기술 지표 |
최대값 |
최소값 |
단위 |
| 1 |
데이터 속도 범위 |
11.3 | 0.155 | Gbps |
| 2 |
내부 신호 손실 감지 (LOS) |
128 (과부하) | 5 (감도) | mV |
| 3 |
전원 전압 (외부 전원 입력 전압) |
5.5 | 4 | V |
| 4 |
작동 온도 |
85 | -40 | °C |
| 5 |
클럭 상승 시간 (OC-192) (20%~80%) |
33.1 | 22.2 | ps |
| 6 |
클럭 하강 시간 (OC-192) (80%~20%) |
33.7 | 23.9 | ps |
| 7 |
클럭 주파수 (10.3125Gbps 속도, 2 주파수 분할) |
2.578 | 2.578 | GHz |
| 8 |
출력 지터 (10.3125Gbps) |
1 (전형적인 값) | ps | |
응용 시나리오
광 네트워크 장비 테스트
ONT 테스트 또는 라인 보드 카드 테스트와 같은 광 네트워크 장비 테스트에서 테스트할 신호가 광 신호 출력만 있고 클럭 출력이 없는 경우, 클럭 복구 장비를 사용하여 클럭 신호를 복구한 다음, 아이 다이어그램 테스트를 위해 샘플링 오실로스코프를 트리거하는 데 사용할 수 있습니다.
고속 통신 모듈 테스트
XFP, SFP+와 같은 10Gbps 광 모듈의 방출 아이 다이어그램 및 지터 허용 오차 한계와 같은 매개변수를 테스트하는 데 사용됩니다.
데이터 센터 및 네트워크 장비 연구 개발
데이터 센터 및 네트워크 장비 연구 개발 과정에서 고속 데이터 전송에서의 신뢰성을 보장하기 위해 장비의 10G 인터페이스 성능을 검증합니다.
