제품 상세 정보:
|
| 상품 이름: | 10G 광학 오실로스코프 | 기준률: | 1.25G ~30G |
|---|---|---|---|
| 디스플레이 특성 이미지 해상도: | 1024×768 화소 | 신호 포착 방식: | (정상적인) 샘플링, 봉투, 평균 |
| 샘플링 채널의 수: | 1~4 채널 | RMS 소음 (최대): | 0.5mV(10GHz), 1.0mV(30GHz) |
| 강조하다: | 10G 광학 오실로스코프,디지털 통신 분석기,광학 오실로스코프 디지털 |
||

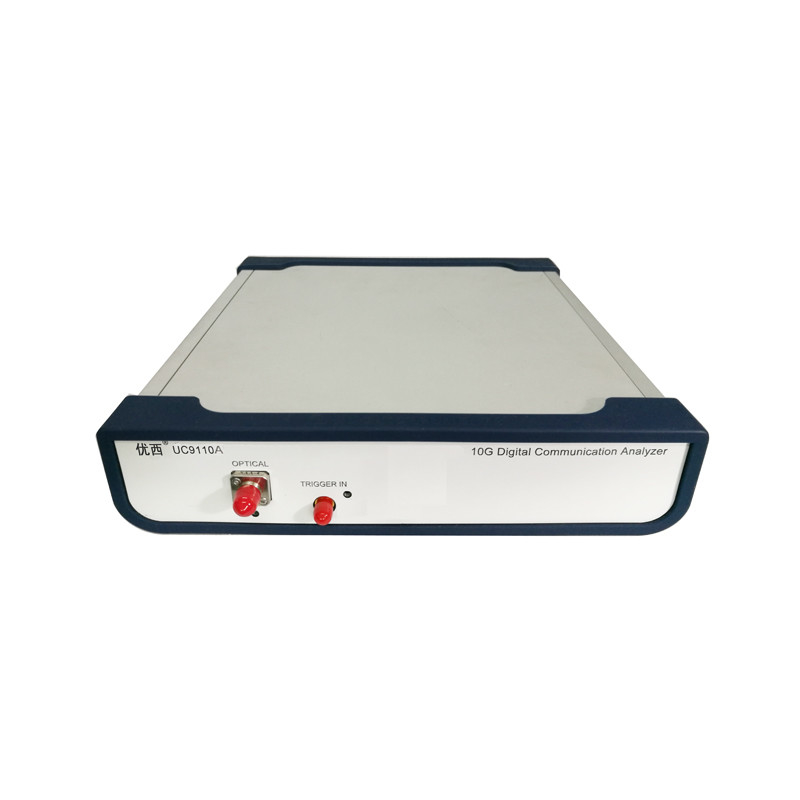

U9110A 10G 디지털 통신 분석기
디지털 통신 분석 솔루션
UC9110A/UC9110A-2 / UC9110A-4 고성능 통신 애플리케이션을 위해 설계된 통신 신호 분석기는 데이터 네트워크를 위한 이상적인 도구고 통신망 요소, 송수신기 구성부품입니다, 제조하고 시험을 받으면서, 통신 방식이 평가를 설계합니다.
UC9110A/UC9110A-2 / UC9110A-4 측정 결과는 미가공 데이터가 단지 이 그러나 또한, 시간과 크기, 마스크 검사, 통계적 검정, 기타 등등으로 히스토그램으로 작성합니다. 간격 기간, 상승 시간, 강하 시간, 교차로 퍼센트, 결과, 다운샷, 소광비, 지터,와 진폭측정을 포함하여 그것은 통신 지표에게 일련의 시험 설정을 제공합니다.
또한, SDH / SONET과 기가비트 이더넷 마스크 시험과 다른 표준 한 개의 승락 시험.
상술
| 기준률 | 1.25G ~30G |
| 측정 정확도 마스크 마진 (수익) | ±3 % |
| 디스플레이 특성 이미지 해상도 | 1024×768 화소 |
| 디지털 메저먼트 시스템 | 지원 1~2 광 채널 측정이 초당 선택적 측정 3 번을 새롭게 합니다 |
| 신호 포착 방식 | (정상적인) 샘플링, 봉투, 평균 |
| RMS는 노이즈를 냅니다 | 0.25mV (10GHz), 0.5mV(30Ghz) |
| 샘플링 채널의 수 | 1~4 채널 |
| 수직시스템 변환 시간 | 샘플링 채널, 8.75가지 추신 (30GHz)의 수에 따라서 |
| RMS 소음 (최대) | 0.5mV(10GHz), 1.0mV(30GHz) |
| 수평 시스템 파형은 관측 시간축 바깥쪽에 안에 확대하고, 확대합니다 | 1 부인 / 디프에 대한 0.5 추신 / 디프 |
| 시간 간격 정확도 (지터 방식) | 0.25 PS(10GHz), 0.0625 PS(30GHz) |
| 기폭 장치 외부 시계 소식통 | 100mV,155~2500MHz(10GHz), 155~622MHz(30Ghz) |
| 트리거 수준 범위 | ±1.0V |
| 트리거 장치 입력 범위 | ±1.5V |
| 트리거 결산일 | ±1.5V :5 부인 ~100ms |
| (외부 전원 어댑터)를 강화하세요 | 50Hz,5V,3A,6W |
| 대기 온도, 상대 습도 작동 | ~50C에 대한 Temperature-20, ~80%에 대한 습도 20% |
| 저장 | 온도 -40 내지 ~85C, ~90%에 대한 습도 5% |
| 사이즈 | 235W×55H×255L (밀리미터) |
| 중량 | <2Kg |
| 통신, 망 관리 인터페이스 | RJ45 ; 10/100Mbps 이더넷을 지원하세요 |
기능 도입
· 자동 통신 측정
· 넓은 범위 대역폭 (9Gbps 내지 12.5Gbps가 155-2500mhz 시계 트리거 원천을 지원합니다)
· 자동 ITU / ANSI 마스크는 시험을 받습니다
- PC 이더넷 통신 소프트웨어를 기반으로 하는 사용자 조작과 그래픽 표시기 인터페이스
· 모듈러 구조
· 빠른 샘플링 비율
· 우수한 신호충실도 (지터<0>
· 프램스스캔 획득 모드
FAQ
큐 : 공장 제조입니까?
한 : 예 우리는 이 산업과 공급된 많은 상등품 제품의 13년 경험과 제조입니다.
큐 : 당신의 주요 시장이 어디에 있습니까?
한 : 아시아, 유럽, 미국, 중동, 아프리카와 다른 국가와 지역.
큐 :당신의 최소 명령량 (MOQ)가 무엇입니까?
한 : 기준 정책으로서, 우리는 1개 세트의 MOQ와 이용 가능한 혼합된 품목을 받아들입니다, 그것이 여전히 다른 제품 라인에 따라 우리의 판매로 확인할 필요가 있습니다.
큐 : 나는 그 사례의 크기와 색상을 특화할 수 있습니까?
한 : 예. 우리는 그것에 대해 논의할 수 있습니다 .
큐 : 나는 주요 명령 전에 먼저 약간의 샘플을 구입할 수 있습니까? 샘플 요금이 반환할 수 있습니까?
한 : 예, 샘플 요금과 출하 요금은 사전에 지불되어야 합니다 .
큐 : 오랫동안 생산 리드 시간은 어떻습니까?
한 : 실세에 따르면, 스톡 제품, 다른 제품을 위한 5 일은 다른 배달 시간을 가지고 있습니다.
