제품 상세 정보:
|
| Data rate range: | 11.3~0.155 Gbps | Clock recovery range: | 155Mb/s to 11Gb/s |
|---|---|---|---|
| Operating temperature: | 80~-40°C | Wavelength range: | 800-1600 nm |
| Material: | Metal | Weight: | 2KG |
| Output jitter (10.3125Gbps): | 1 (typical value) ps | ||
| 강조하다: | 4 주파수 분할 클럭 복구 신호 계측기,10 Gbps CDR 클럭 복구 신호 계측기 |
||
10 Gbps Full Rate CDR 적응형 속도 2/4 주파수 분할

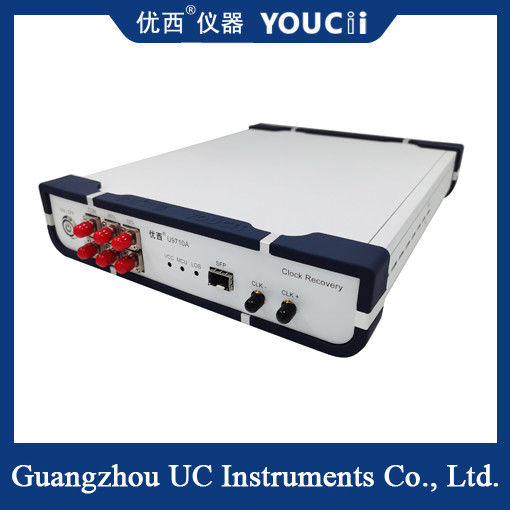

U9710 CDR (클럭 복구 모듈)은 주로 클럭을 트리거하지 않고 테스트 환경에서 클럭 복구 신호를 제공하여 샘플링 오실로스코프를 사용하여 장치의 광학 아이 다이어그램을 테스트하는 데 사용됩니다. 일반적인 응용 분야는 광 네트워크 장비 또는 PON 응용 분야의 BOB prodUt 테스트입니다. 광학 장치 자체에는 주파수 분할 클럭 출력이 없으므로 광학 아이 다이어그램을 테스트할 때 샘플링 오실로스코프를 트리거하려면 클럭 신호를 복구해야 합니다.
전체 속도 클럭 복구
10Gbps 이하의 속도(예: 1.25Gbps, 2.5Gbps, 6.25Gbps 등)에서 클럭 신호 복구를 지원하며, 일반적인 통신 표준(예: 10GBASE-R, 10G 파이버 채널 등)을 포함합니다. 일부 고급 모델은 25Gbps 이상으로 확장될 수 있습니다.
낮은 지터 및 높은 정밀도
복원된 클럭의 지터는 일반적으로 1ps(피코초 수준) 미만으로, 테스트 결과의 정확성을 보장합니다.
| NO. |
기술 지표 |
최대값 |
최소값 |
단위 |
| 1 |
데이터 속도 범위 |
11.3 | 0.155 | Gbps |
| 2 |
내부 신호 손실 감지(LOS) |
128 (과부하) | 5(감도) | mV |
| 3 |
전원 공급 전압(외부 전원 공급 입력 전압) |
5.5 | 4 | V |
| 4 |
작동 온도 |
85 | -40 | °C |
| 5 |
클럭 상승 시간(OC-192) (20%~80%) |
33.1 | 22.2 | ps |
| 6 |
클럭 하강 시간(OC-192) (80%~20%) |
33.7 | 23.9 | ps |
| 7 |
클럭 주파수(10.3125Gbps 속도, 2 주파수 분할) |
2.578 | 2.578 | GHz |
| 8 |
출력 지터(10.3125Gbps) |
1 (일반 값) | ps | |
10Gbps 풀 레이트 클럭 복구 장비는 고속 통신 테스트에 사용되는 핵심 장치입니다. 핵심 기능은 고속 데이터 스트림에서 클럭 신호를 추출하여 테스트 장비(예: 샘플링 오실로스코프)에 안정적인 트리거 클럭을 제공하여 신호 품질을 정확하게 분석하는 것입니다.
