제품 상세 정보:
|
| 광 입력 범위: | +3 ~ -15dBm | 소재: | 금속 |
|---|---|---|---|
| 크기: | 1U | 시계는 주파수 분할 비율을 복원합니다: | 2 / 4 / 8 / 16 / 32 / 64 |
| 작업 온도: | -40~85C | 출력 지터 (10.3125GBPS): | 10이지 추신 |
| 전기 클록 진폭을 출력하십시오: | 600mVpp | ||
| 강조하다: | 15Gbps 통신 테스트 장비,고속 통신 시험 장비,전체 속도 CDR 통신 테스트 장비 |
||

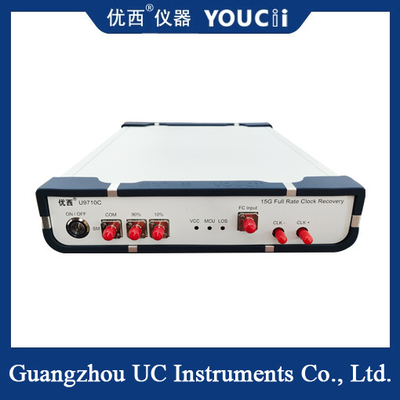

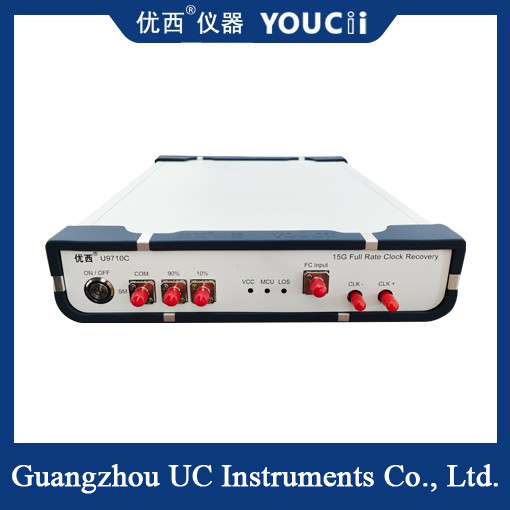

15Gbps 전속 CDR 고속 통신 테스트 장비
15Gbps 풀 레이트 클럭 복구 도구는 고속 통신 시스템 (광 통신, 데이터 센터 상호 연결 등) 에서 사용되는 핵심 테스트 장치입니다.그 핵심 기능은 수신자가 데이터를 올바르게 해독할 수 있도록 고속 데이터 스트림에서 시계 신호를 추출하는 것입니다..
U9710C CDRFC 광 인터페이스 어댑터SFP, SFP+, OLT SFP 및 기타 광학 모듈에 적합합니다.광적 신호를 전기적 신호로 수신하기 위한 FC 광적 인터페이스그리고 나서 전기 신호의 시계를 추출하고 출력합니다. 시계의 신호는 주로 오실로스코프의 트리거 신호에 사용됩니다.
T에크니컬P아라메터
|
항목 |
T에크니컬P아라메터 |
맥스 |
미네 |
단위 |
|
1 |
데이터 속도 범위 (데이터 속도 포인트) |
0.622/1.25/2.488/2.5/3.125/4.25/5.0/6.25/7.5/8.5/ 9953/10.0/10.3125/10.709/11.096/11.317/11.519/ 117/12.0/12.5/13.5G/14.025/14.0625/14.25/14.5/15.0 |
Gbit/s |
|
|
3 |
파장 범위: 단일 모드 (다중 모드 선택) |
1610(1310) |
1310(850) |
nm |
|
4 |
광 입력 범위 |
+3 |
-15 |
dBm |
|
5 |
시계는 주파수 분할 비율을 복원합니다. |
2 / 4 / 8 / 16 / 32 / 64 |
|
|
|
6 |
전기 시계 진폭 출력 |
600(유형적 값) |
mVpp |
|
|
7 |
시계가 올라가는 시간OC-192)(20%~80%) |
33.1 |
22.2 |
ps |
|
8 |
시계가 떨어지는 시간OC-192)(80%~20%) |
33.7 |
23.9 |
ps |
|
9 |
출력 jitter (((10.3125Gbps) |
1.0 (유형적 값) |
ps |
|
|
10 |
시계 주파수10.3125Gbps) |
5.156/2.578/1.289/0.644/0.322 |
GHz |
|
|
11 |
내부 신호 손실 감지 (LOS) |
128(过载) |
5(灵敏度) |
mV |
|
12 |
전원 공급 전압 (외부 전원 공급 입력 전압) |
5.5 |
4 |
V |
|
13 |
작동 온도 |
85 |
-40 |
°C |
전형적인 응용 시나리오
광학 모듈 연구 개발 및 생산
10G/25G 광 모듈의 시험에서 시계 복원 장치는 시계 신호를 전송 끝에서 추출하여 시계 패턴 품질을 확인하기 위해 사용됩니다.모듈의 jitter 성능 및 비트 오류율.
샘플링 오실로스코프 (테크트로닉스 DSA8300 등) 또는 비트 오류율 검사기 (안리쓰 MP1900A 등) 와 함께 사용됩니다.
고속 연결 테스트
데이터센터나 5G 기지국에서는 고속 배기선, 케이블 또는 커넥터의 신호 무결성을 테스트하는 데 사용됩니다.
클럭 신호를 복원함으로써 연결에 대한 삽입 손실, 반환 손실 및 교차 음향이 분석됩니다.
프로토콜 준수 테스트
장치가 IEEE 802.3ba (40G/100G 이더넷) 또는 ITU-T G.709 (OTN) 표준의 클럭 복원 요구 사항을 준수하는지 확인합니다.
