제품 상세 정보:
|
| 신호 포착 방식: | (정상적인) 샘플링, 봉투, 평균 | 탐사형: | 잉아아스 |
|---|---|---|---|
| 최대 테스트 거리: | 40 킬로미터 | 무게: | 300 Ｇ |
| 힘: | <6W | 수익 손실: | > 40 dB |
| 시험 모드: | 단일 파이버 | ||
| 강조하다: | 40dB 다기능 검사기,다기능 검사기 OTDR |
||

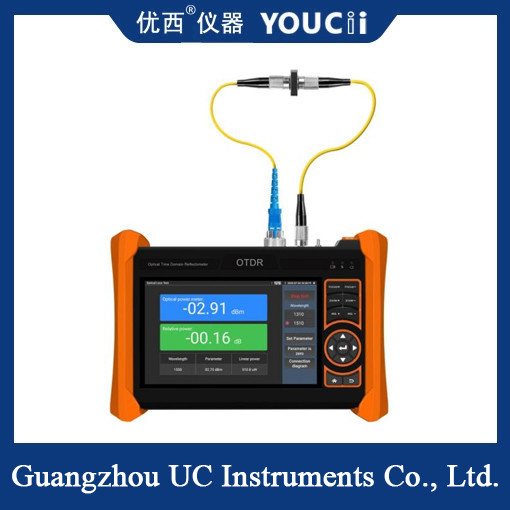

OTDR 다기능 테스트는 다양한 장치에 연결 될 수 있습니다.
IP 카메라를 IPC 테스터의 LAN 포트에 연결합니다. 만약 테스터의 LAN 포트의 연결 표시기가 초록색이고 데이터 표시기가 깜박이는 경우IP 카메라와 IPC 테스터가 통신한다는 뜻입니다..
IPC 테스트 프로 앱을 입력, IP를 스캔 후, 카메라 IP 주소를 클릭, 테스터 자동 로그인 및 카메라 이미지를 표시합니다.
네트워크 설정은 카메라의 IP 주소를 수정할 수 있습니다. 테스터의 크롬 앱은 IP 정보를 수정하기 위해 카메라 웹 사이트에 로그인 할 수 있습니다.
BNC 케이블을 비디오 IN 포트 테스트에 연결, 입력 AHD / CVI / TVI 앱은 이미지를 표시합니다. TVI 카메라의 비디오 출력을 IP 테스터의 "TVI IN" 인터페이스에 연결,이미지는 테스터에 표시됩니다.
BNC 케이블을 VIDEO IN 및 VIDEO OUT 포트에 연결하고 TV OUT 인터페이스를 입력하면 BNC 케이블의 연속성을 테스트 할 수 있습니다.
DVR 또는 다른 장치의 HDMI 출력 포트 테스트자의 HDMI에 연결, 계측기는 입력 이미지를 표시합니다.
| OTDR 기술 사양 | ||||||||
| 파장 (nm)선택적 * | 1310/1550 | 1610 | ||||||
| 동적 범위 (dB)2 선택적* | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
| 펄스 너비 (ns) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |||||||
| 테스트 범위 | ≤ 150 Km | |||||||
| 이벤트 실명 구역 (m)3 | ≤2m | |||||||
| 약화 맹지구역 (m)3 | ≤ 10m | |||||||
| 선형성 (dB/dB) | ±0.05 dB/dB | |||||||
| 손실 경격 (dB) | 0.05 | |||||||
| 손실 해상도 비율 (dB) | 0.01 | |||||||
| 최소 거리 해상도 | 0.05 | |||||||
| 샘플링 장소 (K) | 32-128 | |||||||
| 거리의 불확실성 (m) | ±(1m + 5×10-5× 거리 + 샘플링 간격) | |||||||
| 범위 거리 (km) | 0.5,1,2,5,10,25,50,100,200 | |||||||
| 일반적인 실시간 갱신 기간 | 1s | |||||||
| 파일 형식 | SOR 표준 형식/PDF/EXCEL | |||||||
| 측정 기간 | 5초, 10초, 15초, 30초, 1분, 2분, 3분이 선택됩니다. | |||||||
| 저장 | 플래시 (EMMC) 8G + TF 카드 | |||||||
| 인터페이스 타입 | SC-PC | |||||||
|
언급: 1기술 사양은 PC 모델의 전형적인 커넥터를 사용하여 측정할 때 장기의 보장된 성능을 설명합니다.광섬유 굴절율에 의한 불확실성을 고려하지 않고. 2동적 범위는 최대 펄스 너비와 평균 시간 3 분 조건에서 측정 된 데이터입니다. 동적 범위는 200km / 2000ns / 3min 조건에서 측정 된 데이터입니다. 3. 맹자 구역의 측정 조건: 반사 사건은 5km 이내, 반사 강도는 45dB입니다. 최소 펄스 너비로 측정됩니다. |
||||||||
