제품 상세 정보:
|
| 색: | 청색 | 선형성(dB/dB): | ±0.05 |
|---|---|---|---|
| 이벤트 사망한 Zone(m)3: | ≤0.8m | ATT 사망한 Zone(m)3: | ≤1.2m |
| 화면 크기: | 5.6 inch,640*480 | 손실 분해능(dB): | 0.001 |
| 샘플링 결의안(m): | 0.125 내지 8 | 샘플 포인트: | 32k |
| 강조하다: | OTDR 광섬유 시험기,1550nm 광학 섬유 시험기,1310nm 광섬유 시험기 |
||

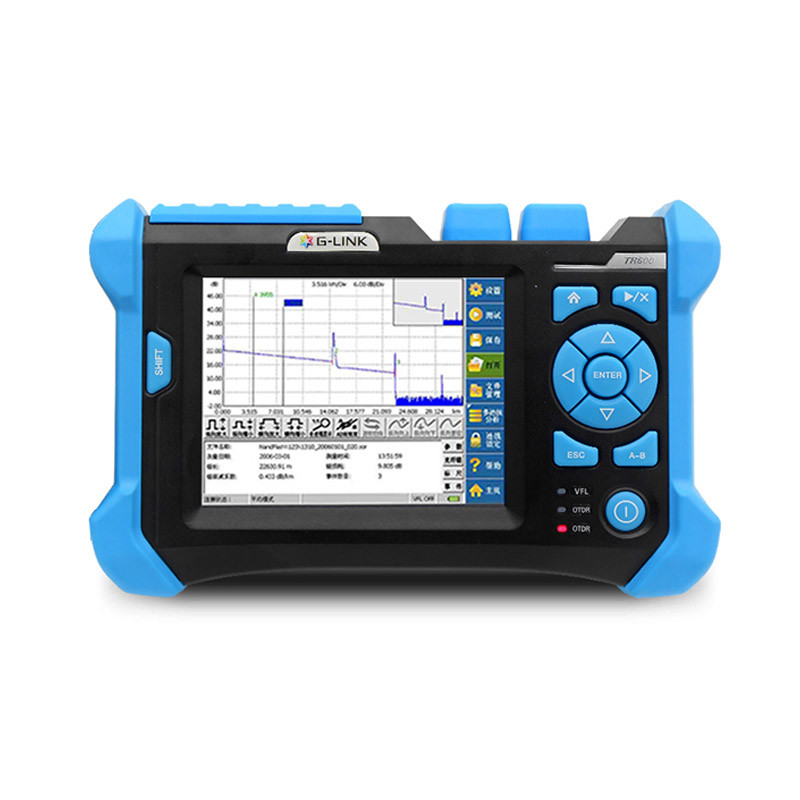

TR600-SV20A 광섬유 시험기 광섬유 테스터 OTDR
기술 명세서 :
| 사고 방식 (nm) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625 | |||||||
| 다이내믹 레인지 (dB)2 | 21/19 | 35/33 | 38/36 | 40/38 | 32/30/30 | 344 | 365 | ||||
| 펄스폭 (나노 초) | 5,20,40,80,160,320,640,1280 | 5,20,40,80,160,320,640,1280,2560,5120,10240,20480 | |||||||||
| 행사는 지역 (m)3을 가립니다 | 2m | 2m | |||||||||
| 희석 블라인드 영역 (m)3 | 9m | 9m | |||||||||
| 선형성 (dB/dB) | ±0.05 dB/ dB | ||||||||||
| 손실량 임계값 (dB) | 0.05 | ||||||||||
| 손실 결의안 (dB) | 0.01 | ||||||||||
| 샘플링 정밀도 (m) | 0.125 내지 8 | ||||||||||
| 샘플링 점 | 32K | ||||||||||
| 거리 불확실성 (m) | ± (1 Ｍ + 5×10-5× 거리 + 샘플링 간격) | ||||||||||
| 통달 거리 (킬로미터) | 0.3 200에 | ||||||||||
| 전형적이 실시간 새로 고침 지속 기간 (s) | 0.2 | ||||||||||
| 추적 기억 용량 | SD 카드 (2G),> 기사 1000년 | ||||||||||
| 길이를 측정하세요 | 규정된 사용자, 5seconds,10seconds,15seconds,30seconds,1 minutes,2 분, 3 분이 선택적입니다 | ||||||||||
| 일반 규격 | 인터페이스 타입 | ||||||||||

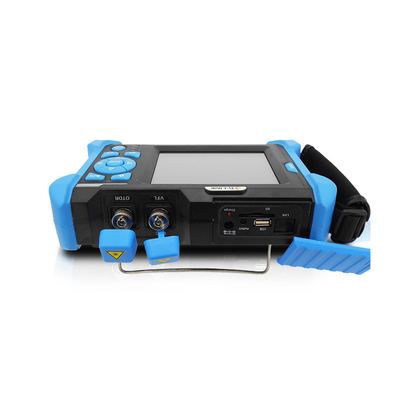

| 사이즈(H×W×D) | 150×235×66 | 광 인터페이스 | FC / UPC (PC, 선택적인 APC) | ||||||||
| 중량의 더 | 1.5 킬로그램 | 데이터 인터페이스 | USB 인터 페이스, SD 카드 IF | ||||||||
| 온도 | 작동 온도 -10C 내지 50C | ||||||||||
| 저장 온도 -40C 내지 70C | 시각적 장해 위치 측정 VFL | ||||||||||
| 상대 습도 | 0% 내지 95% (농축) | 사고 방식 | 650nm | ||||||||
| 전원 공급기 | 리튬 배터리 ; 연속적인 작업 시간 ≥8 시간 | 출력 전원 (dBm) | ≥-3 | ||||||||
| 보증 기간 | 12개월 | 테스트 최대 거리 | 5 킬로미터 | ||||||||
|
기록 : 1. 전형적 PC 연결기로 측정할 때 기술적 요구는 악기의 보증 성능을 설명합니다.섬유 굴절률에 의해 초래된 불확실성은 고려하지 않습니다. |
|||||||||||

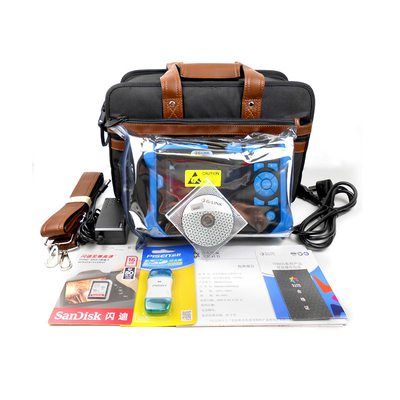

구성 :
1. SC 어댑터인 TR600 SV20A 광섬유 시험기 호스트 + FC
2. 곡선 분석 소프트웨어 + 설명서
3. 전원용 어댑터
4. SD 카드 + 카드 판독기
5. 백 운반
제품 설명 :
다파장 선택을 제공한 ● 포괄적 광섬유 시험 적용 :
단일모드 : (필터로) 1310/1490/1550/1625nm이 한계에 이릅니다. 40dB
다중-모드 : 850/1300nm, 18/22dB
● 자동 측정 모드 : 단순히 측정될 사고 방식을 선택하고 측정과 사건 검토와 자동 데이터 비축을 수행하면서, TR600은 자동적으로 측정 조건에서 설정하는 것을 포함하여, 나머지를 행합니다.
● 자동 명명과 측정 파일의 자동 저장소는 실현될 수 있으며, 그것이 운영자들의 작업 과정을 간소화합니다.
자동 파장 교환과 ● 다파장 측정 모드 : 매개변수 설정에서, 당신은 동시에 다중 파장을 선택하고 실행하기 위한 측정을 클릭할 수 있습니다. 다파장 측정 모드로, 당신은 피측정 광에 더 잘 분석하기 위해 다른 파장에 똑같은 광섬유의 희석 상태를 볼 수 있습니다.
기준 파형과의 비교를 위해 ● 추적 정착 기능 모드 : 사용자들은 추적을 고치기 위해 이 기능을 사용하고 또 다른 실시간 또는 보통 측정된 추적을 같은 화면에 디스플레이할 수 있습니다. 결과로 생기는 템플릿은 설치된 광 전송망에 다 중심 파이버 설치를 위해 또는 나이든 섬유를 확인해서 유용합니다.
● 다중 트레이스 비교 다파장 분석 기능 모드 : 다파장 분석 모드로 어떠한 추적 파일 비교 디스플레이 분석 기능도 달성할 수 있습니다.
●TR600 짧은 사건 블라인드 영역은 측정될 사무실 또는 고객 두 인접한 행사의 과정에서 광케이블 설치미술을 위해 사용될 수 있습니다. 행사 블라인드 영역은 1.5 미터에 도달할 수 있습니다.
프트스 온라인 평가를 제공하고, 분배기와 섬유 단부를 확인하는 ● 이상 LAN/WAN/FTTx 인증과 문제해결 도구.
● 효율적 맨 머신 인터페이스, 터치-스크린 디자인, 도달하기 사용하기가 쉽고 쉬운 직관적 작동.
● 최적화된 전원공급장치 설계 : 짜맞춘 대용량 리듐 재충전형 배터리, 8 시간 보다 더 대기 시간.
●Bellcore 파일 형태 (.10000 추적 저장 이상인 싱크로트론 궤도 복사).
●CE, FCC, IS09001 인증.
● 통신 광검출 : 효과적으로 테스트 장치와 통신 설비를 보호할 수 있습니다.
● 연결 상태 검출 : 운영자가 최고의 환경에서 측정할 수 있도록, 적시에 접속 헤드의 접속 상태를 이해합니다.
● 탄력적 측정 모드 스위치 : 실시간 측정 방법 방식과 평균 측정 방식은 단축 키 작동에 의해 바뀌게될 수 있습니다.
G-링크 OTDR 트랙에스마니저 PC 소프트웨어 :
● 깡통은 테스트 추적 파일을 브라우징하고 분석합니다.
● 디스플레이 측정 추적, 이벤트 목록, 측정 파라미터, 측정 결과와 다른 자료 정보.
배치 수정, 일괄 인쇄 기능을 달성하도록 쉬운 ●.
● 윈도우 ＰＣ를 기반으로 하는 소프트웨어는 THE PC에 핵실험이 추적한 / 편집을 분석하고, 또한 사용자 요구에 따라 테스트 리포트의 상이한 형태를 발생시킬 수 있습니다.
●는 탄력적 프린트 모드를 제공합니다 : 단일 페이지 단일 트레이스 프린트 모드, 일괄 인쇄 방식, 단일 페이지 다중 추적 프린트 모드, 다중 파형 디스플레이 프린트 모드. 옵션과 페이지 집합을 출력하기 위한 특정 개인 앞 옵션을 제공합니다.
● 파형 차이 비교 기능 : 파형 창호에서, 그것이 더 쉽게 섬유 노화와 같은 이유에 의해 초래된 파라메타 변경과 비교할 것이도록, 다중 파형은 동시에 똑같은 창호에서 열릴 수 있고 파형 사이의 차이가 똑같은 창호에 표시될 수 있습니다.
● 전체 인터페이스 표시 장치는 매우 직관적, 단순 작동이고 시작되기 위해 매뉴얼을 사용할 필요가 없습니다.
FAQ
큐 : 공장 제조입니까?
한 : 예 우리는 이 산업과 공급된 많은 상등품 제품의 13년 경험과 제조입니다.
큐 : 당신의 주요 시장이 어디에 있습니까?
한 : 아시아, 유럽, 미국, 중동, 아프리카와 다른 국가와 지역.
큐 :당신의 최소 명령량 (MOQ)가 무엇입니까?
한 : 기준 정책으로서, 우리는 1개 세트의 MOQ와 이용 가능한 혼합된 품목을 받아들입니다, 그것이 여전히 다른 제품 라인에 따라 우리의 판매로 확인할 필요가 있습니다.
큐 : 나는 그 사례의 크기와 색상을 특화할 수 있습니까?
한 : 예. 우리는 그것에 대해 논의할 수 있습니다 .
큐 : 나는 주요 명령 전에 먼저 약간의 샘플을 구입할 수 있습니까? 샘플 요금이 반환할 수 있습니까?
한 : 예, 샘플 요금과 출하 요금은 사전에 지불되어야 합니다 .
큐 : 오랫동안 생산 리드 시간은 어떻습니까?
한 : 실세에 따르면, 스톡 제품, 다른 제품을 위한 5 일은 다른 배달 시간을 가지고 있습니다.
