제품 상세 정보:
|
| 파워 레인지: | +5 ~ -85dBm, +25 ~ -65dBm | 다이내믹 레인지: | 32/30dB |
|---|---|---|---|
| 수익 손실: | > 40 dB | 삽입 손실: | < 1=""> |
| 광 커넥터: | FC / PC / FC / 자동 위상 조정 | 데이타 속도 범위: | 25~32G |
| 장치 타입: | 잉아아스 | ||
| 강조하다: | 광섬유 시험기,OTDR 광섬유 유지보수 도구,otdr 광학 시간 영역 반사계 |
||

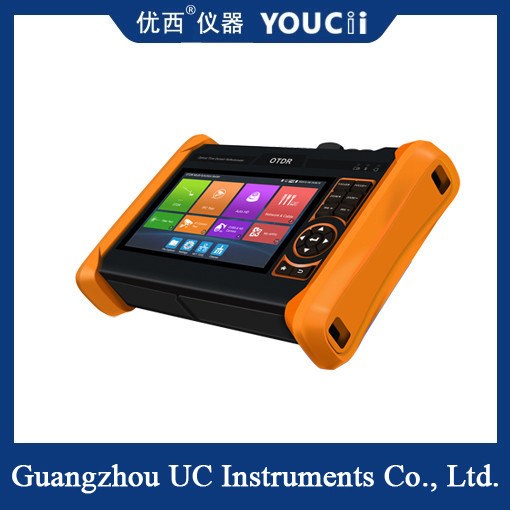

OTDR 광학 시간 영역 반사계 광섬유 유지보수 도구
OTDR는 측정 곡선의 분석을 통해 광섬유의 균일성, 결함, 골절, 관절 결합 및 기타 특성을 이해하는 도구입니다.그것은 광섬유의 저하를 측정하는 데 사용됩니다, 커넥터 및 결함 탐지기의 약화, 광섬유의 길이를 따라 손실 분포를 볼, 그것은 건설에서 필수 도구입니다,광섬유의 유지보수 및 모니터링.
섬유 연결
섬유를 OTDR의 상위 광학 인터페이스에 연결합니다. FC-PC 광학 커넥터를 채택합니다.
경고:광섬유를 측정하기 위해 OTDR를 사용할 때 측정된 광섬유의 작동 빛은 존재할 수 없습니다. 아니면 기기가 손상됩니다.
자동 OTDR 테스트
오토 OTDR 기본 설정으로, 테스트를 시작하기 위해, OTDR 테스트를 클릭하거나 파장, 펄스 너비 및 측정 기간을 선택합니다. 다른 매개 변수 설정은 아래와 같습니다.
| OTDR 기술 사양 | ||||||||
| 파장 (nm)선택적 * | 1310/1550 | 1610 | ||||||
| 동적 범위 (dB)2 선택적* | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
| 펄스 너비 (ns) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |||||||
| 테스트 범위 | ≤ 150 Km | |||||||
| 이벤트 실명 구역 (m)3 | ≤2m | |||||||
| 약화 맹지구역 (m)3 | ≤ 10m | |||||||
| 선형성 (dB/dB) | ±0.05 dB/dB | |||||||
| 손실 경격 (dB) | 0.05 | |||||||
| 손실 해상도 비율 (dB) | 0.01 | |||||||
| 최소 거리 해상도 | 0.05 | |||||||
| 샘플링 장소 (K) | 32-128 | |||||||
| 거리의 불확실성 (m) | ±(1m + 5×10-5× 거리 + 샘플링 간격) | |||||||
| 범위 거리 (km) | 0.5,1,2,5,10,25,50,100,200 | |||||||
| 일반적인 실시간 갱신 기간 | 1s | |||||||
| 파일 형식 | SOR 표준 형식/PDF/EXCEL | |||||||
| 측정 기간 | 5초, 10초, 15초, 30초, 1분, 2분, 3분이 선택됩니다. | |||||||
| 저장 | 플래시 (EMMC) 8G + TF 카드 | |||||||
| 인터페이스 타입 | SC-PC | |||||||
|
언급: 1기술 사양은 PC 모델의 전형적인 커넥터를 사용하여 측정할 때 장기의 보장된 성능을 설명합니다.광섬유 굴절율에 의한 불확실성을 고려하지 않고. 2동적 범위는 최대 펄스 너비와 평균 시간 3 분 조건에서 측정 된 데이터입니다. 동적 범위는 200km / 2000ns / 3min 조건에서 측정 된 데이터입니다. 3. 맹자 구역의 측정 조건: 반사 사건은 5km 이내, 반사 강도는 45dB입니다. 최소 펄스 너비로 측정됩니다. |
||||||||
참고:*호표는 기능을 사용자 정의 할 수 있음을 의미합니다.!위의 데이터는 참조를 위해만 제공되며 변경 사항은 미리 알려지지 않습니다. 보다 자세한 기술 문의는연락해 주세요
