제품 상세 정보:
|
| 단순 모둘: | 1310/1550 nm | SNR: | ≥25dB |
|---|---|---|---|
| 화면 크기: | 5.6 | 데이타 속도 범위: | 25~32G |
| 테스트 거리: | 50km | 종류: | 소형컴퓨터 |
| 확대: | 224 번 | ||
| 강조하다: | 건설 도구 OTDR,다기능 검사기 OTDR,섬유 건설 도구 OTDR |
||

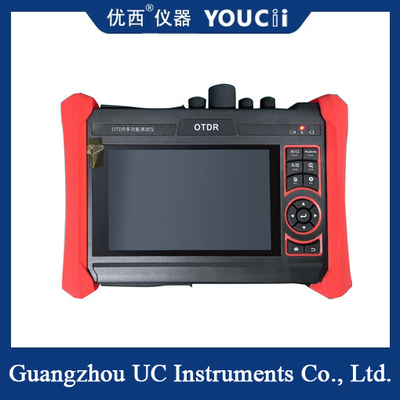

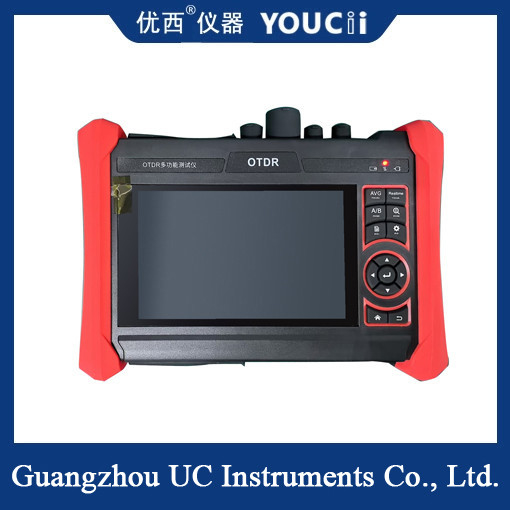

OTDR 다기능 검사기 광섬유 건설 도구
OTDR는 측정 곡선의 분석을 통해 광섬유의 균일성, 결함, 골절, 관절 결합 및 기타 특성을 이해하는 도구입니다.그것은 광섬유의 저하를 측정하는 데 사용됩니다, 커넥터 및 결함 탐지기의 약화, 광섬유의 길이를 따라 손실 분포를 볼, 그것은 건설에서 필수 도구입니다,광섬유의 유지보수 및 모니터링.
| OTDR 기술 사양 | ||||||||
| 파장 (nm)선택적 * | 1310/1550 | 1610 | ||||||
| 동적 범위 (dB)2 선택적* | 28/26 | 30/28 | 32/30 | 34/34 | 28 | 30 | 32 | 34 |
| 펄스 너비 (ns) | 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000 | |||||||
| 테스트 범위 | ≤ 150 Km | |||||||
| 이벤트 실명 구역 (m)3 | ≤2m | |||||||
| 약화 맹지구역 (m)3 | ≤ 10m | |||||||
| 선형성 (dB/dB) | ±0.05 dB/dB | |||||||
| 손실 경격 (dB) | 0.05 | |||||||
| 손실 해상도 비율 (dB) | 0.01 | |||||||
| 최소 거리 해상도 | 0.05 | |||||||
| 샘플링 장소 (K) | 32-128 | |||||||
| 거리의 불확실성 (m) | ±(1m + 5×10-5× 거리 + 샘플링 간격) | |||||||
| 범위 거리 (km) | 0.5,1,2,5,10,25,50,100,200 | |||||||
| 일반적인 실시간 갱신 기간 | 1s | |||||||
| 파일 형식 | SOR 표준 형식/PDF/EXCEL | |||||||
| 측정 기간 | 5초, 10초, 15초, 30초, 1분, 2분, 3분이 선택됩니다. | |||||||
| 저장 | 플래시 (EMMC) 8G + TF 카드 | |||||||
| 인터페이스 타입 | SC-PC | |||||||
|
언급: 1기술 사양은 PC 모델의 전형적인 커넥터를 사용하여 측정할 때 장기의 보장된 성능을 설명합니다.광섬유 굴절율에 의한 불확실성을 고려하지 않고. 2동적 범위는 최대 펄스 너비와 평균 시간 3 분 조건에서 측정 된 데이터입니다. 동적 범위는 200km / 2000ns / 3min 조건에서 측정 된 데이터입니다. 3. 맹자 구역의 측정 조건: 반사 사건은 5km 이내, 반사 강도는 45dB입니다. 최소 펄스 너비로 측정됩니다. |
||||||||
| 사양 | |||
| 크기와 표시 | 5.4인치 IPS 터치 스크린 디스플레이, 1920*1152 해상도 | ||
| 네트워크 포트 | 10/100/1000M 자동 적응 | ||
| WIFI | 2.4G WIFI, 속도가 150M, 무선 카메라 이미지를 표시 | ||
| H.265 주류 테스트 | H.265 및 H.264 IP, 주류를 통한 4K 비디오 디스플레이 | ||
| IP 카메라 테스트 | 500 브랜드 IP 카메라 테스트를 지원 | ||
| 지적재산권 발견 | 전체 네트워크 세그먼트 IP 주소를 자동 스캔 | ||
| HD 동축 카메라 테스트 | TVI 5.0/ CVI 4.0/ AHD 4.0 카메라 테스트, UTC 제어 및 호출 OSD 메뉴* 선택 사항 | ||
| CVBS 카메라 테스트 | 1 채널 BNC 입력 & 1 채널 BNC 루프 출력, NTSC/PAL (Auto)적응)* 선택 사항 | ||
| 줌 이미지 | 4x 확대, 확대, 화면 스냅샷, 저장, 보기, 기록 및 재생 | ||
| RJ45 케이블 TDR 테스트 | 시험 케이블s 길이, 최대 600m까지 테스트 | ||
| HDMI 입력 | 4K 60FPS HDMI 입력*선택 사항 | ||
| VGA 입력 | VGA 입력 지원*선택 사항 | ||
| 전력 출력 | 48V PoE/ 24V2A/ 12V 3A / 5V 2A 출력 | ||
| UTP 케이블 테스트 | UTP 케이블 연결 상태를 테스트하고 화면에 표시합니다. 화면에 번호를 읽으십시오. RJ45 케이블 커넥터의 근단, 중단 및 멀리 끝 결점점을 감지, 또한 방패 케이블을 테스트 할 수 있습니다. | ||
| 데이터 모니터 | 캡처하고 제어 장치에서 명령 데이터를 분석, 또한 헥사데시마를 보낼 수 있습니다 | ||
| 네트워크 테스트 | 추적 경로, 링크 모니터, DHCP 서버, 포트 플래싱, 핑 테스트 | ||
| 디지털 케이블 추적기 | BNC 케이블, 네트워크 케이블, 전화 케이블을 | ||
| 전자기 | 전압 범위 | AC12-1000V | |
| 빈도 | 50/60Hz | ||
| 경보 유형 | 소리와 빛의 이중 경보 | ||
| 레벨 | CAT.III 1000V / CAT.IV 600V;CE | ||
| PoE 전압 테스트 | 측정 POE 스위치 또는 PSE 전원 공급 전압 및 케이블 연결 상태 | ||
| 시력 결함 탐지기 | 파장 650nm의 10mW 시각 결함 탐지기, 다 모드 및 단일 모드 섬유의 구부러짐 및 부러짐을 테스트하기 위해 빨간 레이저 소스를 방출합니다. 테스트 범위 8KM | ||
| 광전력계 | 파장:1625,1550nm,1490nm,1310nm,1300nm,850nm, 측정 범위,-70 + 10 dBm, 광전력 테스트 및 섬유 연결 손실 상대 측정 | ||
| 힘 | |||
| 외부 전원 공급 | DC 12V ((2A) | ||
| 배터리 | 내장 7.4V 5200mA 리?? 이온 배터리 | ||
| 재충전 가능 | 충전 후 2.5시간, 정상적인 작업시간 11시간 | ||
| 매개 변수 | |||
| 작동 설정 | OSD 메뉴, 원하는 언어를 선택: 영어, 포르투갈어, 한국어, 러시아어, 이탈리아어, 프랑스어, 폴란드어, 스페인어, 일본어, 터키어, 독일어, 세르비아어, 체코어, 베트남어 등 | ||
| 자동 종료 | 5~30분 | ||
| 작업 환경 | |||
| 작업 온도 | -10°C~+50°C | ||
| 작업 습도 | 30%~90% | ||
| 크기/중량 | 264mm x 182mm x 43mm / 1kg | ||
포장 목록
