제품 상세 정보:
|
| 데이타 속도 범위: | 25~32G | 파장 범위: | 1250~1650nm |
|---|---|---|---|
| 광 입력 범위: | +5 ~ -15dBm | 시계 복원 출력 주파수 분할 비율: | 40/2/8/32 |
| 작동 온도: | 10~70℃ | 클록 출력은 무작위로 신경질적으로 행동합니다: | 300-800fs |
| 전원 전압(외부 전원 입력 전압): | 4~5.5V | ||
| 강조하다: | 펄스 앰플리튜드 변조 시계 복구 도구,32G 바우드 클럭 복구 도구,1650nm 파장 시계 복구 도구 |
||

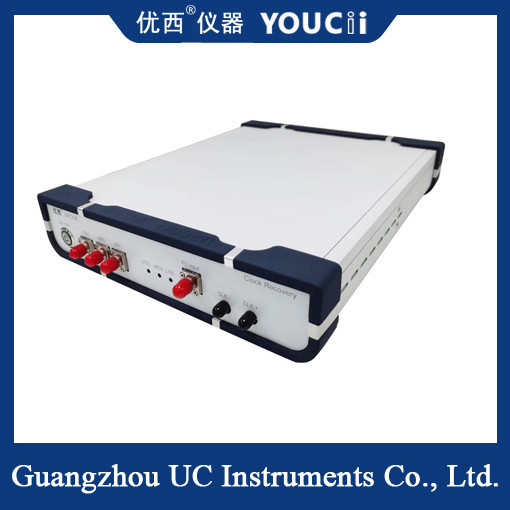

펄스 진폭 변조 4 25~32GBaud 클럭 복구 장치
PAM4 25G 클럭 복구 장치는 PAM4(펄스 진폭 변조 4) 신호에서 25Gbps 클럭 신호를 추출하고 복구하도록 특별히 설계된 고성능 데이터 클럭 복구 장치입니다.
주요 기능
PAM4 25G 클럭 복구 장치의 주요 기능은 수신된 PAM4 광 또는 전기 신호에서 동기 클럭 신호와 데이터 신호를 추출하고 복구하는 것입니다. 고속 데이터 전송을 지원하며 복잡한 신호 환경에서 안정적인 클럭 복구 성능을 제공합니다.
기술적 특성
높은 대역폭: 최신 고속 통신 시스템의 요구 사항을 충족하기 위해 최대 25Gbps의 데이터 속도를 처리할 수 있습니다.
높은 스펙트럼 폭: 넓은 스펙트럼 범위를 가지며 신호의 다양한 주파수 성분을 처리할 수 있습니다.
적응형 성능: 다양한 신호 품질 및 전송 조건에 자동으로 적응하여 안정적인 클럭 복구를 제공합니다.
다중 모드 지원: 광 신호 입력, 전기 신호 입력 및 광전 신호 입력을 동시에 지원하여 유연한 인터페이스 옵션을 제공합니다.
고성능 클럭 복구: 고급 클럭 복구 알고리즘 및 기술을 사용하여 복잡한 신호에서 고품질 클럭 신호를 추출합니다.
사양
| NO. | 기술 지표 | 최대 | 최소 | 단위 |
| 1 | 데이터 속도 범위 | 32 | 25 | Gbps/Gbaud |
| 2 | 파장 범위(단일 모드) | 1650 | 1250 | nm |
| 3 | 광 입력 범위 | +5 | -15 | dBm |
| 4 | 클럭 복구 출력 주파수 분할 비율 | 2 / 8 / 32 / 40 | ||
| 5 | 출력 전기 클럭 진폭 | 500 (전형적인 값) | mVpp | |
| 6 | CML 클럭 차동 출력 진폭 | 800 | 200 | mVpp |
| 7 | 클럭 출력 지터 랜덤 | 800 | 300 | fs |
| 8 | 클럭 주파수 (28.1Gbps를 예로) | 14.05 | 0.70 | GHz |
| 9 | 내부 신호 손실 감지 (LOS) | 128 (과부하) | 5 (감도) | mV |
| 10 | 전원 전압 (외부 전원 입력 전압) | 5.5 | 4 | V |
| 11 | 작동 온도 | 70 | 10 | ℃ |
| 12 | 적응형 모듈 유형 (NRZ 및 PAM4 신호 지원) | SFP28/56,SR,LR,BIDI | ||
PAM4 25G 클럭 복구 장치는 다음과 같은 시나리오에서 널리 사용됩니다:
고속 통신 시스템: 광섬유 통신 시스템, 위성 통신 시스템 등과 같이 고속 PAM4 신호를 처리해야 합니다.
데이터 센터: 데이터 센터 내부의 데이터 전송은 일반적으로 고속 직렬 통신 기술을 사용하며, PAM4 25G 클럭 복구 장치는 필요한 클럭 복구 및 데이터 추출 기능을 제공할 수 있습니다.
테스트 및 측정: 통신 장비의 개발, 생산 및 테스트 중에 PAM4 25G 클럭 복구 장치를 사용하여 장비의 성능 및 호환성을 확인할 수 있습니다.
