제품 상세 정보:
|
| 파장 범위 (단일모드): | 1250~1650nm | 광 입력 범위: | -15~+5dBm |
|---|---|---|---|
| CML 시계 차동 출력 크기: | 200~800 음피피 | 작동 온도: | 10~70 °C |
| 강조하다: | NRZ 시계 복구 모듈,PAM4 클럭 복구 모듈,32Gbaud 클럭 복구 모듈 |
||

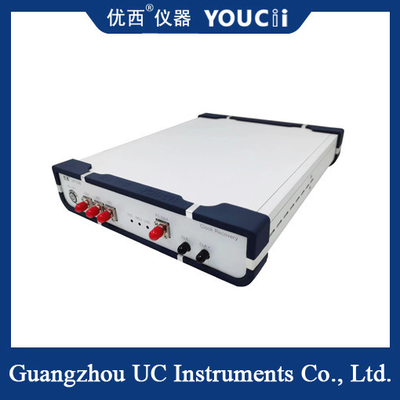

32Gbaud PAM4 CDR, NRZ 및 PAM4 신호 지원 클럭 복구 모듈
제품 개요
클럭 복구 장치는 입력 데이터(또는 클럭) 신호를 수신하여 위상 고정 루프(PLL) 회로를 사용하여 잠그고 복구된 클럭을 출력할 수 있습니다. 복구된 클럭은 오실로스코프 또는 BERT의 시간 기준으로 사용될 수 있습니다. 샘플링 오실로스코프가 광학 아이 패턴 및 파형을 테스트할 때 측정된 신호와 동일한 기원을 가진 크로스오버 클럭이 트리거링에 필요합니다. CDR(Clock Recovery) 모듈은 주로 샘플링 오실로스코프 테스트 광학 아이 맵에 사용되지만 트리거 클럭 테스트 환경을 제공하지 않으며, 일반적인 응용 분야는 광 네트워크 장비 테스트입니다. 측정된 장치 자체에 주파수 분할 클럭 출력이 없기 때문에 광학 아이 맵 테스트에서 샘플링 오실로스코프를 트리거링하기 위해 클럭 신호를 복구해야 합니다.
FC 광 인터페이스 어댑터가 있는 U9720B CDR은 기존 SFP28/56, SR, LR 및 BIDI 및 기타 광 신호 액세스 모듈에 적합하며 NRZ 및 PAM4 신호를 지원합니다. FC 광 인터페이스는 광 신호를 전기 신호로 수신하고, CDR은 신호 클럭을 추출하여 출력합니다. 클럭 신호는 주로 오실로스코프의 트리거 신호로 사용됩니다.
CDR의 주요 매개변수:
1) 클럭 복구 범위: 25~32Gbps(GBaud);
2) NRZ 및 PAM4 신호 모두 지원;
3) 파장 범위: 단일 모드 1250~1650nm 지원;
4) 광 입력 범위: +5 ~ -15dBm;
5) 클럭 출력 주파수 분할 비율: 2/8/32/40;
6) 출력 전기 클럭 진폭: AC 커플/ 200~800mVpp;
7) 스펙트럼 비율(사용자에 따라 선택 가능): 10%(CDR) - 90%(출력);
8) 단일 모드 광 신호의 클럭 복구 지원;
9) 광 인터페이스 유형: FC/PC 광 인터페이스;
10) 전기 인터페이스 유형: 40GHz 2.92mm 암;
사양
| 번호 | 기술 지표 | 최대 | 최소 | 단위 |
| 1 | 데이터 속도 범위 | 32 | 25 | Gbps/Gbaud |
| 2 | 파장 범위(단일 모드) | 1650 | 1250 | nm |
| 3 | 광 입력 범위 | +5 | -15 | dBm |
| 4 | 클럭 복구 출력 주파수 분할 비율 | 2 / 8 / 32 / 40 | ||
| 5 | 출력 전기 클럭 진폭 | 500 (일반 값) | mVpp | |
| 6 | CML 클럭 차동 출력 진폭 | 800 | 200 | mVpp |
| 7 | 클럭 출력 지터 랜덤 | 800 | 300 | fs |
| 8 | 클럭 주파수(예: 28.1Gbps) | 14.05 | 0.70 | GHz |
| 9 | 내부 신호 손실 감지(LOS) | 128 (과부하) | 5 (감도) | mV |
| 10 | 전원 전압(외부 전원 입력 전압) | 5.5 | 4 | V |
| 11 | 작동 온도 | 70 | 10 | ℃ |
| 12 | 적응형 모듈 유형(NRZ 및 PAM4 신호 지원) | SFP28/56,SR,LR,BIDI | ||
