제품 상세 정보:
|
| 기준률: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 그비피스 | 디스플레이는 이미지 해상도를 특징으로 합니다: | 1024 Ｘ 768 화소 |
|---|---|---|---|
| 샘플링 채널의 수: | 4 : 10G 낮은 비율은 모드 / 다중-모드를 선발합니다, 10G 높은 비율이 모드 / 다중-모드를 선발합니다 | 수직 해상도: | 14개 비트 |
| 시간 간격 정확도(지터 모드): | 0.25ps | 트리거 결산일: | ±1.5V: 5ms에서 100ms까지 조절할 수 있습니다. |
| 강조하다: | 멀티 모드 광학 오실로스코프,앵글 모드 광학 오실로스코프,10G 풀 레이트 광학 오실로스코프 |
||

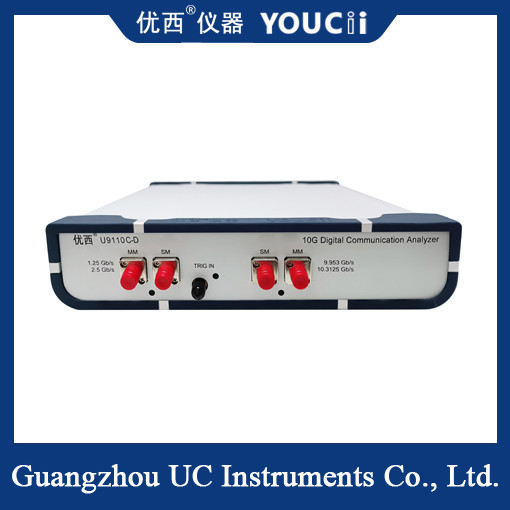

10G 풀 레이트 싱글 모드/멀티 모드 광 오실로스코프
제품 소개:
U9110C-D는 10G 풀 레이트이며 단일 모드 / 멀티 모드 광학 오실로스코프를 지원하며 Uwest Instrument에서 출시한 최신 디지털 통신 분석 솔루션입니다.광 통신 장치의 제조를 위해 이상적인 측정 도구를 제공합니다..
U9110C-D DCA 측정의 결과는 원료 데이터뿐만 아니라 시간 및 진폭, 마스크 테스트, 통계 테스트 등과 함께 히스토그램입니다.그것은 통신 표시기 테스트 설정의 세트를 제공합니다, 간격 기간, 상승 시간, 추락 시간, 크로스 퍼센트, 소멸 비율, jitter 및 진폭 측정 포함. 또한 SDH/SONET, 기가비트 이더넷에 대한 마스크 테스트,그리고 다른 표준 단일 준수 테스트.
함수 소개:
1자동 ITU/ANSI 마스크 테스트
2PC 이더넷 통신 소프트웨어에 기반한 사용자 조작 및 그래픽 디스플레이 인터페이스
3모듈 구조, 빠른 샘플링 속도
4고비밀 신호 (Jitter < 0.1ps, RMS-Typical)
광학 오실로스코프는 통신 장비, 라디오 장비, 반도체 칩 및 컴퓨터 대역폭 테스트와 같은 고속 신호 검출에 널리 사용됩니다.광학 오실로스코프는 다른 물리적 크기를 측정하는 데도 사용될 수 있습니다., 열 확장, 이동 등과 같은
제품 사양:
|
모델 |
U9110C-D |
|
표준금리 |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
|
측정 정확도 템플릿 허용값(수익률) |
±3 % |
|
표시 기능 이미지 해상도 |
1024 x 768 픽셀 |
|
디지털 측정 시스템 |
하나의 광 채널 측정 지원하고 선택적인 측정 세 번 초당 갱신 |
|
신호 획득 모드 |
샘플링 (정상), 표면, 평균 |
|
RMS 소음 |
0.25mV |
|
샘플링 채널 수 |
4: 10G 저속 단일 모드/다중 모드, 10G 고속 단일 모드/다중 모드 |
|
수직 시스템 전환 시간 |
샘플링 채널의 수에 따라 달라집니다. |
|
수직 해상도 |
14비트 |
|
RMS 소음 (최대) |
0.5mV |
|
수평 시스템 파형 증폭 및 관측 시간 기본 감소 |
0.5ps/div에서 1ms/div |
|
시간 간격 정확성 (지터 모드) |
0.25ps |
|
예제 시스템의 외부 시계 소스를 트리거 |
100mV,155~2500MHz |
|
트리거 레벨 범위 |
±1.0V |
|
트리거 입력 범위 |
±1.5V |
|
트리거 절단점 |
±1.5V: 5ms에서 100ms까지 조절할 수 있습니다. |
|
통신, 네트워크 관리 인터페이스 |
RJ4510/100Mbps 이더넷 지원 |
|
전원 공급 장치 (외부 전원 어댑터) |
50Hz,5V,3A,6W |
|
환경 온도, 상대 습도 작업 |
온도는 -20°C ~ +50°C, 습도는 20% ~ 80% |
|
매장 |
온도는 -40°C ~ +85°C, 습도는 5% ~ 90% |
|
물리적 특성 크기, 무게 |
크기 235W × 55H × 255L (mm), 무게 < 2Kg |
