제품 상세 정보:
|
| 광 입력 범위(모듈 감도에 따라 결정)(dBm): | 3~-12 | 시계 복원 출력 주파수 분할 비율: | 2 / 4 / 8 / 16 / 64 / 256 |
|---|---|---|---|
| 출력 전기 시계 진폭 (mVpp): | 800(대표값) | CML 클럭 차차 출력 스윙 (mVpp): | 200~800 |
| 클럭 주파수 (예컨대 28.1Gbps): | 0.11~14.05 | 적응 모듈 유형: | SFP28,SR,LR,BIDI |
| 강조하다: | 다주파분열 시계 복원 장치,100Gbps 클럭 복구 도구 |
||

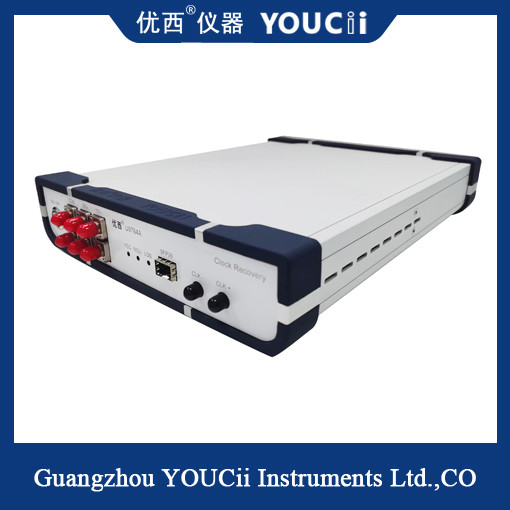

100Gbps 다주파분열 시계 복원 장치
U9764A CDR (Clock Recovery Module) 는 주로 시계를 작동시키지 않고 테스트 환경에서 시계를 복구 신호를 제공하는데 사용됩니다.샘플링 오실로스코프를 사용하여 장치의 광학 눈 다이어그램을 테스트하기 위해전형적인 응용 프로그램은 PON 응용 프로그램에서 광 네트워크 장비 또는 BOB 제품 테스트입니다. 광 측정 장치 자체는 주파수 분화 시계 출력이 없기 때문에,광학 눈 다이어그램을 테스트 할 때 샘플링 오실로스코프를 작동시키기 위해 시계 신호를 복구해야합니다..
U9764A CDR에는 SFP28 광 포트가 있으며 SFP 캡슐화 된 기존 SFP28, SR,LR,BIDI 및 기타 광 모듈에 적합합니다.그것은 전기 신호에 광 신호를 변환하기 위해 광 모듈의 수신 끝만 필요합니다., 그리고 전기 신호의 시계를 추출하고 출력합니다. 시계의 신호는 주로 오실로스코프의 트리거 신호에 사용됩니다.
CDR의 전체 이름은 클럭 및 데이터 복구입니다. 이름에서 알 수 있듯이 CDR의 주요 기능은 다음과 같습니다.
1) 수신기 끝에서 각 회로에 대한 시계 신호를 제공 합니다.
2) 수신된 신호를 판단하고 데이터 신호의 복구 및 후속 처리를 촉진하기 위해.
| 아니죠 |
기술 지표 |
맥스 | 분 |
단위 |
| 1 |
데이터 속도 범위 |
28.1 | 25.6 | Gbit/s |
| 2 |
파장 범위 |
1600 | 800 | nm |
| 3 |
광적 입력 범위 (모듈 감수성으로 결정) |
+3 | -12 | dBm |
| 4 |
시계 복원 출력 주파수 분할 비율 |
2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 |
출력 전기 시계 진폭 |
800typical 값) | mVpp | |
| 6 |
CML 클럭 차차 출력 스윙 |
800 | 200 | mVpp |
| 7 |
시계 출력 무작위로 jitter |
800 | 300 | fs |
| 8 |
클럭 주파수 (예컨대 28.1Gbps) |
14.05 | 0.11 | GHz |
| 9 |
내부 신호 손실 탐지 (LOS) |
128 (과잉) | 5감수성) | mV |
| 10 |
전원 공급 전압 (외부 전력 입력 전압) |
5.5 | 4 | V |
| 11 |
작동 온도 |
70 | 10 | °C |
| 12 |
적응 모듈 유형 |
SFP28,SR,LR,BIDI | ||
