제품 상세 정보:
|
| 데이타 속도 범위: | 25.6~28.1(Gbps) | 시계 복원 출력 주파수 분할 비율: | 2 / 4 / 8 / 16 / 64 / 256 |
|---|---|---|---|
| 출력 전기적 시계 크기: | 800(대표값) | 클록 출력은 무작위로 신경질적으로 행동합니다: | 300~800(fs) |
| 전원 전압(외부 전원 입력 전압): | 4~5.5(V) | 클럭 주파수 (예컨대 28.1Gbps): | 0.11~14.05 (GHz) |
| 강조하다: | 멀티 주파수 분기 시계 복구 도구,100Gbps 클럭 복구 도구 |
||

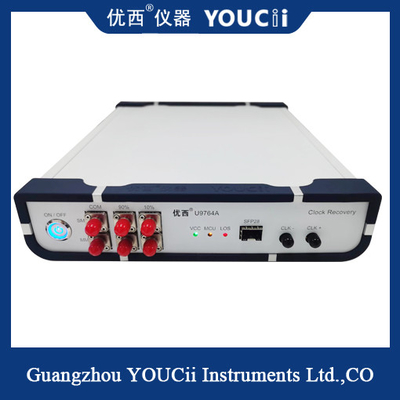

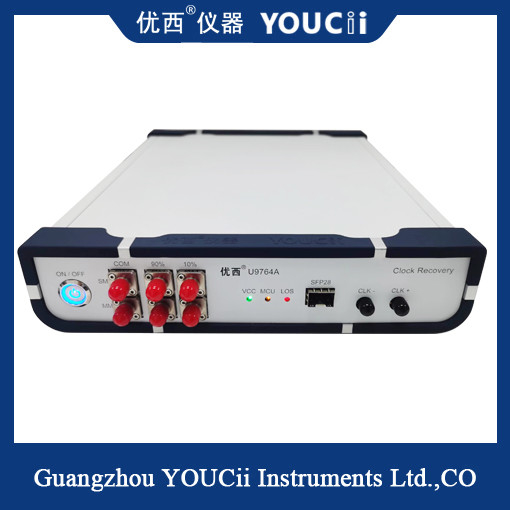

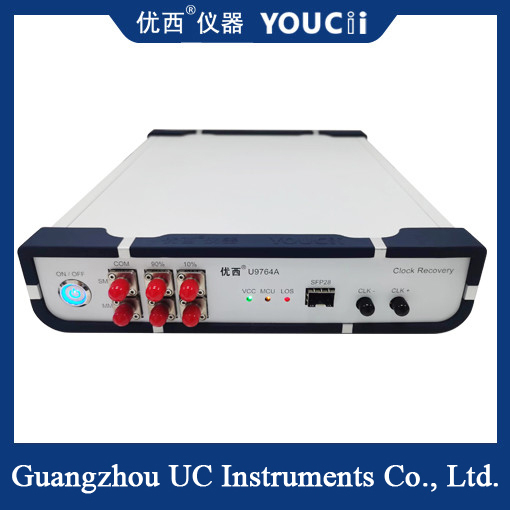

100Gbps 다주파분열 시계 복원 장치
U9764A CDR (Clock Recovery Instrument) 는 주로 시계가 작동하지 않는 테스트 환경에서 시계 복구 신호를 제공하기 위해 사용됩니다.따라서 샘플링 오실로스코프로 장치의 광학 눈 패턴을 테스트합니다.전형적인 응용 분야는 광망 장치의 테스트 또는 광 장치 자체에는 분할 시계 출력이 없기 때문에 PON 응용 프로그램에서 BOB 제품을 테스트하는 것입니다.시계의 신호를 복원하여 광학 눈 지도를 테스트할 때 샘플링 오실로스코프를 작동시켜야 합니다..
U9764A CDR에는 SFP28 광 포트가 장착되어 있으며, SFP28과 함께 패키지 된 기존 SFP28, SR, LR 및 BIDI 광 모듈에 적합합니다.광 신호를 전기 신호로 변환하려면 광 모듈의 수신 끝만 필요합니다., 그리고 CDR는 전기 신호의 시계를 추출하고 출력합니다. 시계의 신호는 주로 오실로스코프의 트리거 신호에 사용됩니다.
| 아니죠 |
기술 |
맥스 | 미니 |
단위 |
| 1 |
데이터 속도 범위 |
28.1 | 25.6 | Gbit/s |
| 2 |
파장 범위 |
1600 | 800 | nm |
| 3 |
광적 입력 범위 (모듈 감수성으로 결정) |
+3 | -12 | dBm |
| 4 |
시계 복원 출력 주파수 분할 비율 |
2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 |
출력 전기 시계 진폭 |
800 (유형적 값) | mVpp | |
| 6 | CML 클럭 차차 출력 스윙 | 800 | 200 | mVpp |
| 7 |
시계 출력 무작위로 jitter |
800 | 300 | fs |
| 8 |
클럭 주파수 (예컨대 28.1Gbps) |
14.05 | 0.11 | GHz |
| 9 |
내부 신호 손실 탐지 (LOS) |
128 (무용 과잉) | 5 (감각) | mV |
| 10 |
전원 공급 전압 (외부 전력 입력 전압) |
5.5 | 4 | V |
| 11 |
작동 온도 |
70 | 10 | °C |
| 12 |
적응 모듈 유형 |
SFP28,SR,LR,BIDI | ||
시계 복구 장치란 무엇인가요?
클럭 복구 단위 (Clock Recovery Unit) 는 디지털 통신에서 클럭 신호를 복구하는 데 사용되는 장치입니다.정확한 데이터 전송을 보장하기 위해 송신자와 수신기 사이에 동기화 된 시계 신호가 필요합니다.시계 복구 도구의 기능은 수신된 데이터 스트림에서 올바른 시계 신호를 추출하는 것입니다.
시계 복구 도구는 일반적으로 광섬유 통신, 위성 통신, 이더넷 및 다른 고속 디지털 통신 시스템에서 사용됩니다.데이터는 디지털 형태로 전송됩니다., 시계 신호는 전송 속도와 데이터의 시간 간격을 결정하는 데 사용됩니다. 전송 중에 시계 지터, 시계 드리프트 또는 전송 소음과 같은 가능한 문제로 인해,수신기는 정확한 시계 신호를 재생하기 위해 시계 복구 미터를 사용해야합니다..
시계 복구 장치의 작동 원리는 일반적으로 단계 잠금 루프 (PLL) 또는 관련 기술을 기반으로합니다. 수신된 데이터 스트림의 시계 정보를 기반으로,그것은 전송 끝과 동기화 유지하기 위해 지역 시계를 조정합니다. 지역 시계의 주파수와 단계를 지속적으로 조정함으로써 시계 복구 장치는 점진적으로 시계 오프셋을 제거하여 정확한 시계 신호의 복구를 달성 할 수 있습니다.
시계 복원 미터의 성능 및 기능은 응용 프로그램 및 요구 사항에 따라 달라집니다. 일부 고급 시계 복원 장치에는 적응 기능이있을 수 있습니다.다른 통신 환경과 데이터 속도에 적응하기 위해 전송 신호의 특성에 따라 동적으로 조정할 수 있습니다.또한 시계 복구 미터에는 비트 오류 비율 탐지, jitter 분석,통신 시스템의 성능을 분석하고 모니터링하는 데 도움이되는 시계 출력 인터페이스요약하자면, 시계 복구 도구는 디지털 통신 시스템에서 중요한 역할을 합니다.정확한 시계 신호를 수신 데이터 스트림에서 추출하여 데이터의 올바른 전송 및 동기화를 보장 할 수 있습니다..
