제품 상세 정보:
|
| 기준률: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 그비피스 | 측정 정확도 템플릿 허용한도(수익): | ±3 % |
|---|---|---|---|
| 디스플레이는 이미지 해상도를 특징으로 합니다: | 1024 Ｘ 768 화소 | 신호 포착 방식: | (정상적인) 샘플링, 봉투, 평균 |
| 샘플링 채널의 수: | 4 : 10G 낮은 비율은 모드 / 다중-모드를 선발합니다, 10G 높은 비율이 모드 / 다중-모드를 선발합니다 | RMS 소음 (최대): | 0.5mV |
| 강조하다: | 다중 모드 광학 오실로스코프,단일모드 광학 오실로스코프 |
||

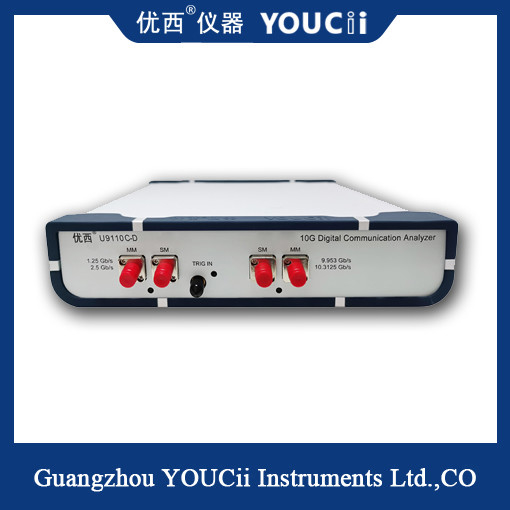

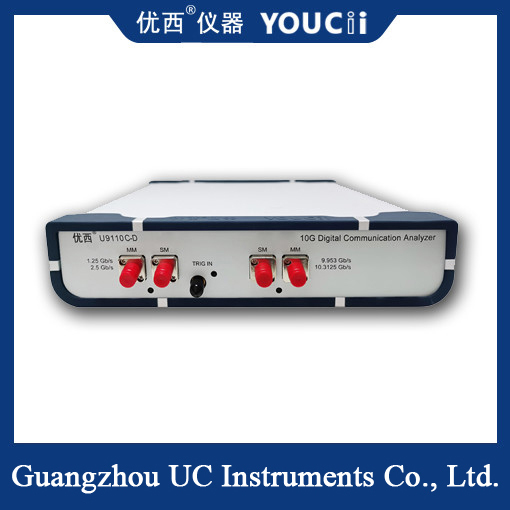

전체 속도 단일 모드/멀티 모드 광 오실로스코프
U9110C-D는 10G 풀 레이트이며, 단일 모드 / 멀티 모드 광학 오실로스코프를 지원하며, Uwest Instrument에서 출시한 최신 디지털 통신 분석 솔루션입니다.광 통신 장치의 제조에 이상적인 측정 도구를 제공합니다.
U9110C-D DCA 측정의 결과는 원료 데이터뿐만 아니라 시간 및 진폭, 마스크 테스트, 통계 테스트 등과 함께 히스토그램입니다.통신 지표 테스트 설정의 집합을 제공합니다. 간격 기간, 상승 시간, 추락 시간, 십자 비율, 소멸 비율, jitter 및 진폭 측정.또한 SDH/SONET, 기가비트 이더넷 마스크 테스트 및 기타 표준 단일 준수 테스트를 포함합니다.
기기 특성:
1높은 속도 측정: 도구는 일반적인 10 기가 비트 이더넷 (10GbE) 및 다른 높은 속도 통신 프로토콜을 포함하여 10Gbps 풀 레이트 광 신호 측정을 지원 할 수 있습니다.
2눈 지도 표시: 광학 눈 지도는 고속 샘플링 및 데이터 처리 기술을 사용하여 광적 신호의 눈 지도를 정확하게 캡처하고 표시합니다.눈 지도는 열린 눈 모양으로 광 신호의 전송 품질을 표시합니다.사용자들은 눈 지도의 열기 정도와 진동을 관찰함으로써 신호의 안정성과 전송 성능을 평가할 수 있습니다..
3고 정밀 측정: 10G 풀 레이트 광학 눈 차트는 고 정밀 시계 및 샘플링 기술을 채택하여 정확한 타이밍 측정 및 jitter 분석을 제공할 수 있습니다.시력 지도의 주요 매개 변수를 측정하고 분석할 수 있습니다. 피크-피크 지터, 근 평균 제곱 지터 등이 있습니다.
|
모델 |
U9110C-D |
|
표준금리 |
1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
|
측정 정확도 템플릿 허용값(수익률) |
±3 % |
|
표시 기능 이미지 해상도 |
1024 x 768 픽셀 |
|
디지털 측정 시스템 |
하나의 광 채널 측정 지원하고 선택적인 측정 세 번 초당 갱신 |
|
신호 획득 모드 |
샘플링 (정상), 표면, 평균 |
|
RMS 소음 |
0.25mV |
|
샘플링 채널 수 |
4: 10G 저속 단일 모드/다중 모드, 10G 고속 단일 모드/다중 모드 |
|
수직 시스템 전환 시간 |
샘플링 채널의 수에 따라 달라집니다. |
|
수직 해상도 |
14비트 |
|
RMS 소음 (최대) |
0.5mV |
|
수평 시스템 파형 증폭 및 관측 시간 기본 감소 |
0.5ps/div에서 1ms/div |
|
시간 간격 정확성 (지터 모드) |
0.25ps |
|
예제 시스템의 외부 시계 소스를 트리거 |
100mV,155~2500MHz |
|
트리거 레벨 범위 |
±1.0V |
|
트리거 입력 범위 |
±1.5V |
|
트리거 절단점 |
±1.5V: 5ms에서 100ms까지 조절할 수 있습니다. |
|
통신, 네트워크 관리 인터페이스 |
RJ4510/100Mbps 이더넷 지원 |
|
전원 공급 장치 (외부 전원 어댑터) |
50Hz,5V,3A,6W |
|
환경 온도, 상대 습도 작업 |
온도는 -20°C ~ +50°C, 습도는 20% ~ 80% |
|
매장 |
온도는 -40°C ~ +85°C, 습도는 5% ~ 90% |
|
물리적 특성 크기, 무게 |
크기 235W × 55H × 255L (mm), 무게 < 2Kg |
