제품 상세 정보:
|
| 기준률: | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 그비피스 | 디지털 메저먼트 시스템: | 지원 1 광 채널 측정이 초당 선택적 측정 3 번을 새롭게 합니다 |
|---|---|---|---|
| 신호 포착 방식: | (정상적인) 샘플링, 봉투, 평균 | RMS는 노이즈를 냅니다: | 0.25mV |
| 기폭 장치 외부 시계 소식통: | 100mV,155~2500MHz | 트리거 결산일: | ±1.5V :적응할 수 있는 5 부인 ~100ms |
| 강조하다: | 10G 멀티 모드 광학 오실로스코프,단일모드 멀티 모드 광학 오실로스코프 |
||

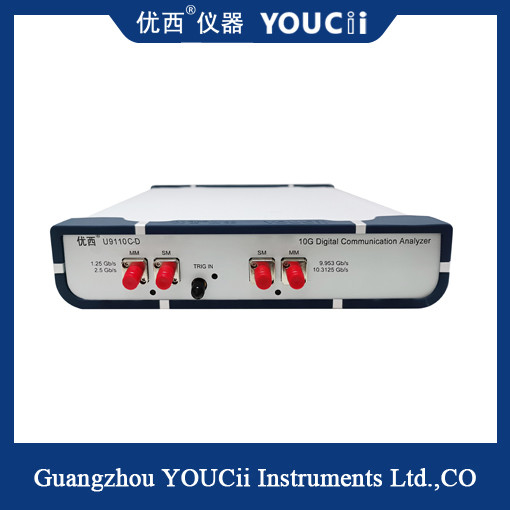

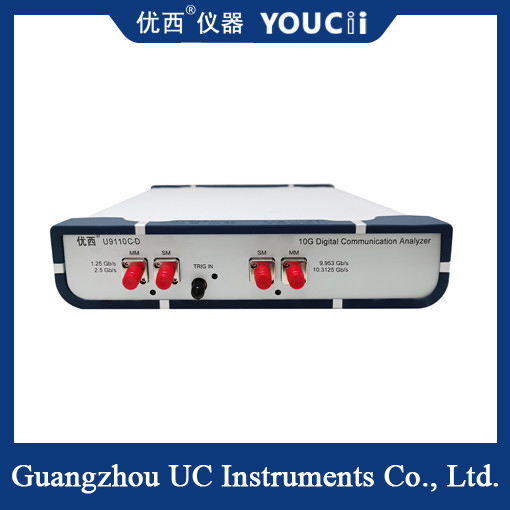

10G 풀 레이트 단일 모드/멀티 모드 광 오실로스코프
U9110C-D는 10G 풀 레이트를 지원하며, 단일 모드/멀티 모드 광 오실로스코프를 지원하며, Uwest Instrument에서 출시한 최신 디지털 통신 분석 솔루션입니다.광 통신 장치 제조에 이상적인 측정 도구를 제공합니다.
U9110C-D DCA 측정 결과는 원시 데이터뿐만 아니라 시간 및 진폭 히스토그램, 마스크 테스트, 통계 테스트 등도 제공합니다. 간격 주기, 상승 시간, 하강 시간, 교차 백분율, 소멸비, 지터 및 진폭 측정을 포함한 일련의 통신 지표 테스트 설정을 제공합니다. 또한 SDH/SONET, 기가비트 이더넷에 대한 마스크 테스트 및 기타 표준 단일 준수 테스트를 포함합니다.
다음은 10G 풀 레이트 광 오실로그래프의 주요 설명 및 기능입니다.
1. 고속 측정: 이 장비는 일반적인 10 기가비트 이더넷(10GbE) 및 기타 고속 통신 프로토콜을 포함하여 10Gbps 풀 레이트 광 신호 측정을 지원할 수 있습니다.
2. 아이 다이어그램 표시: 광 아이 다이어그램은 고속 샘플링 및 데이터 처리 기술을 사용하여 광 신호의 아이 다이어그램을 정확하게 캡처하고 표시합니다. 아이 다이어그램은 열린 눈 모양으로 광 신호의 전송 품질을 표시합니다. 사용자는 아이 다이어그램의 개방 정도와 지터를 관찰하여 신호의 안정성과 전송 성능을 평가할 수 있습니다.
사양
| 모델 | U9110C-D |
| 표준 속도 | 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps |
| 측정 정확도 마스크 여유(여유) | ±3 % |
| 디스플레이 특성 이미지 해상도 | 1024×768 픽셀 |
| 디지털 측정 시스템 | 1개의 광 채널 측정을 지원하며, 초당 3번의 측정을 선택적으로 새로 고침 |
| 신호 획득 모드 | 샘플링(일반), 엔벨로프, 평균 |
| RMS노이즈 | 0.25mV |
| 샘플링 채널 수 | 4: 10G 저속 단일 모드/멀티 모드, 10G 고속 단일 모드/멀티 모드 |
| 수직 시스템 변환 시간 | 샘플링 채널 수에 따라 다름 |
| 수직 해상도 | 14비트 |
| RMS 노이즈(최대) | 0.5mV |
| 수평 시스템 파형 확대 및 축소 관찰 시간 기준 | 0.5ps/div ~ 1ms/div |
| 시간 간격 정확도(지터 모드) | 0.25ps |
| 트리거 시스템 외부 클럭 소스 | 100mV,155~2500MHz |
| 트리거 레벨 범위 | ±1.0V |
| 트리거 입력 범위 | ±1.5V |
| 트리거 차단 | ±1.5V:5ms ~100ms 적응형 |
| 통신, 네트워크 관리 인터페이스 | RJ45；10/100Mbps 이더넷 지원 |
| 전원(외부 전원 어댑터) | 50Hz,5V,3A,6W |
| 주위 온도, 상대 습도 작동 | 온도 -20 ~ ~50℃, 습도 20% ~ ~80% |
| 보관 | 온도-40℃ ~ +85℃,습도5% ~ 90% |
| 크기 무게 | 235W×55H×255L (mm),＜2Kg |
