제품 상세 정보:
|
| 데이터 출력 눈 그래프 교차점: | 50~54% | 작동 온도: | 10~50' Ｃ |
|---|---|---|---|
| 클록 출력: | 100~156.25MHz | 패턴 반전: | 전송과 수신 단말에 있는 신호 반전을 지원합니다 |
| 코드 타입: | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | 상승적이고 내려가는 시간 (20% 내지 80%): | 18~23ps |
| 강조하다: | 10G 데이터 오류 전송 테스터,버트 데이터 오류 전송 테스터 |
||

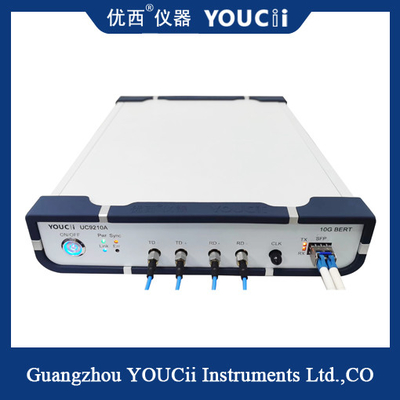

데이터 오류 전송 테스터 오류 분석 및 감지 결함 테스터 BERT
10G 풀 레이트 광 오실로스코프(10G 풀 레이트 광 오실로스코프)는 10Gbps 풀 레이트 광 신호 측정을 위해 설계된 장비입니다. 광섬유 통신 시스템에서 고속 광 신호의 전송 품질 및 시간 도메인 특성을 평가하는 데 사용됩니다.
다음은 10G 풀 레이트 광 오실로스코프의 주요 설명 및 기능입니다.
1. 고속 측정: 이 장비는 일반적인 10기가비트 이더넷(10GbE) 및 기타 고속 통신 프로토콜을 포함하여 10Gbps 풀 레이트 광 신호 측정을 지원할 수 있습니다.
2. 아이 다이어그램 표시: 광 아이 다이어그램은 고속 샘플링 및 데이터 처리 기술을 사용하여 광 신호의 아이 다이어그램을 정확하게 캡처하고 표시합니다. 아이 다이어그램은 열린 눈 모양으로 광 신호의 전송 품질을 표시합니다. 사용자는 아이 다이어그램의 개방 정도와 지터를 관찰하여 신호의 안정성과 전송 성능을 평가할 수 있습니다.
3. 고정밀 측정: 10G 풀 레이트 광 아이 차트는 고정밀 클럭 및 샘플링 기술을 채택하여 정확한 타이밍 측정 및 지터 분석을 제공할 수 있습니다. 피크 투 피크 지터, 제곱근 평균 지터 등 아이 다이어그램의 주요 매개변수를 측정하고 분석할 수 있습니다.
하나의 SFP 광 채널과 하나의 전기 채널, 두 채널 동기 입력 및 출력, 오류 코드 테스트는 독립적으로 수행할 수 있습니다.
연속 오류 감지 및 타이밍 오류 감지를 지원합니다.
622M부터 최대 11.7Gbps까지 풀 레이트 지원
지원 코드 유형: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
| 아니요. |
매개변수 |
최소 |
일반 |
최대 |
단위 |
| 1 |
데이터 속도 |
0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbps |
| 2 |
코드 유형 |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 |
상승 및 하강 시간 (20% ~ 80%) |
18 | 23 | ps | |
| 4 |
패턴 반전 |
송신 및 수신단에서 신호 반전을 지원합니다. |
|||
| 5 |
신호 출력 진폭(단일 종단) |
200 | 800 | 1000 | mV |
| 6 |
데이터 출력 지터(RMS) |
1.5(10.3125G 다운) | ps | ||
| 7 |
데이터 입력/출력 인터페이스 |
차동, AC 결합, 50옴 임피던스, SMA |
|||
| 8 |
클럭 출력 |
100 | 156.25 | 156.25 | MHz |
| 9 |
데이터 신호 입력 감도(단일 종단) |
0.1 | Vpp |
