모듈 자동 시험 시스템 OLT SFP SFP+/XFP ONU 속도 10G 이합니다

10G 또는 그 이하 의 모듈 자동 시험 시스템 OLT/SFP/SFP+/XFP/ONU 속도

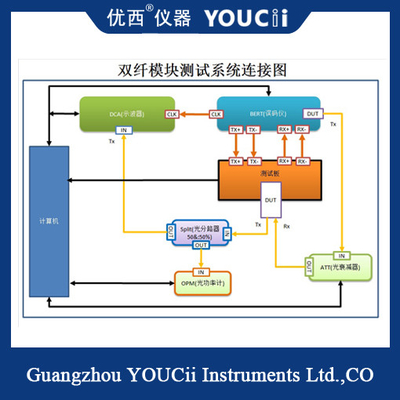

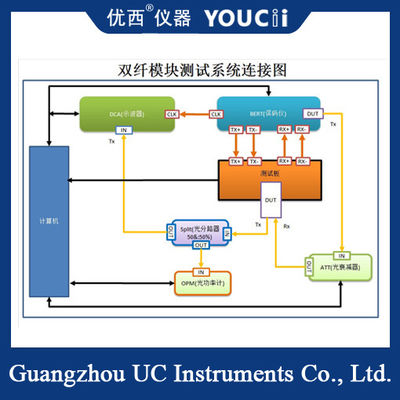

이 시험 시스템은 OLT, SFP, SFP+, XFP, ONU와 기타와 같은 10G와 아래의 속도 (10G, 2.5G, 1.5g, 622M, 155M, 기타 등등과 같이) 전통적 모듈을 시험할 수 있습니다.

시험 시스템은 지역 액세스 데이터베이스와 멀리 있는 SQL 데이터베이스를 지원합니다, 테스트 파라메타의 모든 종류가 데이터베이스에 저장됩니다, 동시에 각각 시험 자료가 또한 데이터베이스에 저장되고, 데이터 쿼리 기능을 제공합니다.

시험 시스템은 1개 버튼 운영에 속합니다, 운영이 전문적 테스트 기술자들 없이, 자동 평가를 위한 소프트웨어를 운영하기에는 너무 매우 트레이닝한 필요하지 않고 효과적으로 큰 유동성 테스터의 문제를 해결할 수 있습니다, 생산 트레이닝이 문제를 잘 알 수 없습니다. 단지 테스터는 일연번호를 읽거나 일연번호를 입력하기 위해 채널을 선택하고, 시험을 완료하기 위해 그리고 나서 시작 시험을 클릭할 필요가 있습니다. 소프트웨어는 각각 모듈에 의한 테스트 결과와 전체 테스트 결과를 나타내고 테스터가 결과를 볼 수 있습니다.

소광비

소광비는 실제로 눈알 운동 묘사기에 의해 측정되고 오실로스코프에 의해 측정되었습니다.

2.1.2. 눈 이미지의 마스크 마진

로딩될 필터, 정확한 템플릿을 선택하고, 템플릿을 로딩하고, 비트 에러율 (일반적으로 10-12에서) 설정하고 (500과 같이) 일정 수의 파형을 기다리고, 눈 오차를 시험하고, 오실로스코프 측정을 사용하세요.

2.1.3 타임즈 지와 강하 시간 상승 시간 & 강하 시간을 상승시키세요

상승 에지 시간 : 언제 상승 에지가 마지막 크기 중 80%에 마지막 크기 중 20%에 도달하는지 시간 ; 폴링 에지 타임 : 언제 하강 모서리가 오실로스코프를 사용하여 측정되는 마지막 크기 중 20%에 마지막 크기 중 80%에 도달하는지 시간.

눈 그래프의 교차점

오실로스코프는 눈 지도에서 상승 에지와 하강 모서리의 교차점에 있는 크기와 논리적 1 수위와 논리적 0 수위의 크기 사이에 비율 관계를 측정하는데 사용됩니다.

피크 지터와 실효치 지터는 P-P와 지터 RMS를 신경질적으로 행동합니다

피크 지터 : 오실로스코프에서 지터의 피크 값은 눈 지도의 상승하고 하강 모서리의 시간 변화의 피크 값으로 규정됩니다. 평방근 지터 : 오실로스코프에서 지터의 제곱합 제곱근 값이 눈 지도의 상승하고 하강 모서리의 시간 변화의 제곱합 제곱근 값으로 규정된다고, 둘 다 오실로스코프에 의해 측정됩니다.

평균 광 출력

평균은 광학력을 전했고 광학력 미터 또는 오실로스코프의 측정된 단위 시간에 모듈에 의해 분사된 광 에너지입니다.

전원차단 광학력

OFF 상태에서 모듈에 의해 분사된 광학력은 광학력 미터 또는 오실로스코프에 의해 측정될 것입니다.
