제품 상세 정보:
|
| 데이타 속도 범위: | 25~35 그비피스 / 그보 | 파장 범위 (단일모드): | 1250~1650nm |
|---|---|---|---|
| 광 입력 범위: | - 15~5dBm | CML 시계 차동 출력 크기: | 200~800 음피피 |
| 클록 출력은 무작위로 신경질적으로 행동합니다: | 300~800 일천초분의 일초 | 전원 전압 (외부 전력 공급 장치 입력 전압): | 4~5.5V |
| 강조하다: | 광학 오실로스코프 PAM4,32GBaud 광학 오실로스코프 |
||

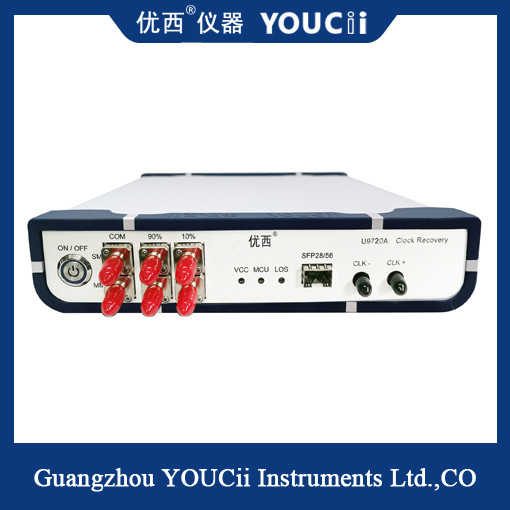

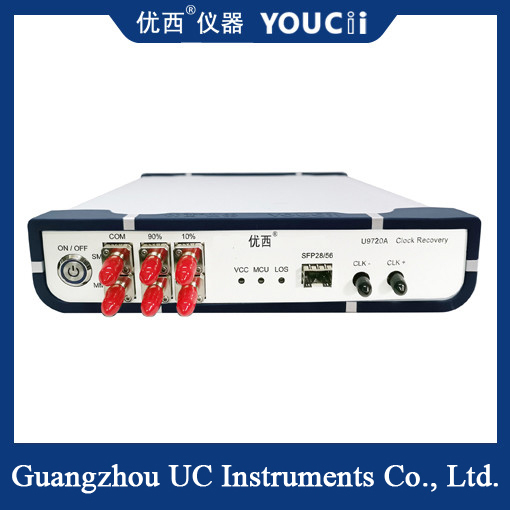

U9720A 32Gbaud PAM4 CDR PON / 밥 테스트 지원 25GBaud~32GBaud
주로 (클럭 복구 모듈이) 익숙한 U9720B CDR는 장치의 광학 아이 다이어그램을 시험하기 위해 샘플링 오실로스코프를 사용하기 위해, 트리거링 시계 없이 테스트 환경에서 시계 복구 신호를 제공합니다. 전형적인 애플리케이션은 PON 응용에 광 통신망 장비 또는 밥 프로드우트의 시험입니다. 광측정 장치 자체가 어떤 주파수 분할 클록 출력도 가지고 있지 않기 때문에, 광학 아이 다이어그램을 시험할 때 샘플링 오실로스코프를 일으키기 위해 클럭 신호를 복구하는 것은 필요합니다.
U9720B CDR는 전통적 SFP28/56, SR, LR와 BIDI 모듈의 광 신호 접근을 위해 적당한 FC 광 인터페이스 어댑터를 가지고 있습니다. 그것은 비제로 복귀와 PAM4 신호를 지원합니다. FC 광 인터페이스는 광 신호를 받고, 그들을 전기 신호로 변환시킵니다. CDR는 그리고 나서 전기 신호의 시계를 추출하고 출력하고 클럭 신호가 주로 오실로스코프의 트리거 신호를 위해 사용됩니다.
| 아니오. |
기술적 분석 지표 |
최대값 |
최소 값 |
유닛 |
| 1 |
데이타 속도 범위 |
32 | 25 | 그비피스 / 그보 |
| 2 | 파장 범위 (단일모드) | 1650 | 1250 | 별거 안 해 |
| 3 |
광 입력 범위 |
+5 | -15 | 데이터 베이스 관리 프로그램 |
| 4 |
시계는 출력 주파수 분할율을 복구합니다 |
2 / 8 / 32 / 40 | ||
| 5 |
출력 전기적 시계 크기 |
500 (표준값) | 음피피 | |
| 6 |
CML 시계 차동 출력 크기 |
800 | 200 | 음피피 |
| 7 |
클록 출력은 무작위로 신경질적으로 행동합니다 |
800 | 300 | 일천초분의 일초 |
| 8 |
클럭 주파수 (한 예로 28.1Gbps) |
14.05 | 0.70 | 기가헤르츠 |
| 9 |
내부 신호 로스 디텍션 (LOS) |
128 (과부담) | 5(sensitivity) | mV |
| 10 |
전원 전압 (외부 전력 공급 장치 입력 전압) |
5.5 | 4 | Ｖ |
| 11 |
작동 온도 |
70 | 10 | Ｃ |
| 12 |
적응성 모듈 타입 (비제로 복귀와 PAM4 신호를 지원하세요) |
SFP28/56,SR,LR,BIDI | ||
