제품 상세 정보:
|
| 데이타 속도 범위: | 11.3~0.155 그비피스 | 내부 신호 로스 디텍션 (LOS): | 128~5 mV |
|---|---|---|---|
| 클럭 복구 범위: | 155Mb/s 내지 11Gb/s | 파장 범위: | 800-1600 nm |
| 출력 지터 (10.3125Gbps): | 1 (표준값) 추신 | 작동 온도: | 80~-40' Ｃ |
| 강조하다: | 10Gbps CDR 클럭 복구 모듈,1600nm CDR 클럭 복구 모듈 |
||

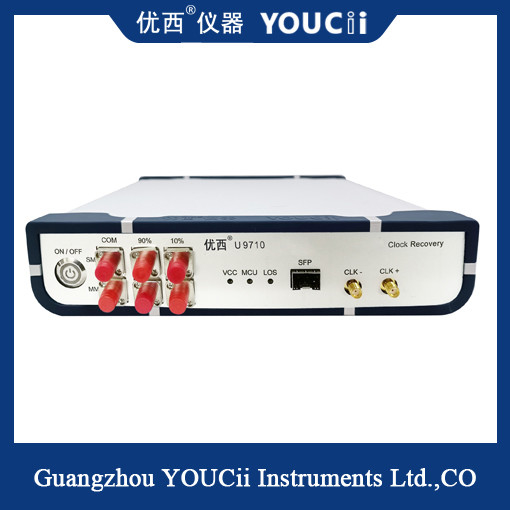

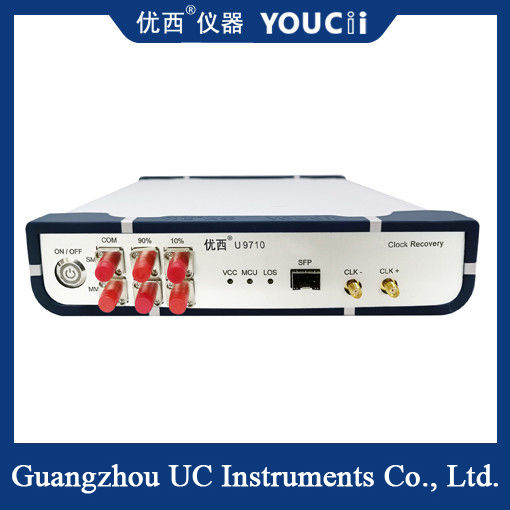

10Gbps 전체 속도 10Gbps CDR 클럭 복구 모듈 0.155~11.3G
샘플링 오실로스코프가 광학 눈 패턴과 파동 형태를 테스트 할 때 측정 신호와 동일한 소스에서 작동해야합니다.CDR (시계 복구) 모듈은 주로 시시계를 제공하지 않지만 광학 눈 지도를 테스트하기 위해 샘플링 오실로스코프를 필요로하는 테스트 환경에서 사용됩니다.전형적인 응용 프로그램은 광 네트워크 장비의 시험입니다., 또는 PON 응용 프로그램에서 BOB 제품, 측정 광 장비 자체는 주파수 분기 시계 출력이 없기 때문에.시계의 신호는 광학 눈 패턴을 테스트할 때 샘플링 오실로스코프를 작동시키기 위해 복원되어야 합니다.
이 CDR에는 SFP 광 포트가 장착되어 있으며, 이는 SFP에 캡슐화된 기존 SFP, SFP+, OLT SFP 및 다른 광 모듈에 연결될 수 있습니다.광 모듈의 수신 끝만 필요합니다., 광적 신호를 전기 신호로 변환하는 역할을 하고, 그 다음 기기는 전기 신호의 시계를 추출하고 출력합니다.시계 신호는 주로 오실로스코프 신호를 유발하는 데 사용됩니다.
CDR의 주요 매개 변수:
1클럭 복구 범위: 155Mb/s에서 11Gb/s
2파장 범위: 800~1600nm
3광 입력 범위: +3 ~ -15dBm
4출력 복구 전기 시계 (4 주파수 분할) 범위: 38.75MHz ~ 2.78GHz
5출력 클럭 진폭: 전형적인 경우 AC 짝/ 800mVpp
6스펙트럼 비율 (사용자에 따라 선택할 수 있습니다): 10% (CDR) -90% (출력)
기술 지수
| 아니죠 |
기술 지수 |
최대 값 |
최소 값 |
단위 |
| 1 |
데이터 속도 범위 |
11.3 | 0.155 | Gbit/s |
| 2 |
내부 신호 손실 탐지 (LOS) |
128 (장량) | 5 (감각) | mV |
| 3 |
전원 공급 전압 (외부 전원 공급 입력 전압) |
5.5 | 4 | V |
| 4 |
작동 온도 |
85 | -40 | °C |
| 5 |
시계 상승 시간 (OC-192) (20%~80%) |
33.1 | 22.2 | ps |
| 6 |
클럭 다운 시간 (OC-192) (80%~20%) |
33.7 | 23.9 | ps |
| 7 |
클럭 주파수 (10.3125Gbps 속도, 2 주파수 분할) |
2.578 | 2.578 | GHz |
| 8 |
출력 jitter (10.3125Gbps) |
1 (유형 값) | ps | |
