제품 상세 정보:
|
| 자료 비율 범위(Gbps): | 0.155~11.3 | 클럭 상승 타임즈 지(OC-192)(20%~80%)(PS): | 22.2~33.1 |
|---|---|---|---|
| 시계 가을 타임즈 지(OC-192)(80%~20%)(PS): | 23.9~33.7 | 신호의 내부 로스 (mV)는 (LOS)()를 발견합니다: | 5 (sensitivity)~128 (과부담) |
| 작동 온도(C): | -40~85 | ||
| 강조하다: | CDR 클럭 복구 모듈,가득 찬 자율 10Gbps 클럭 복구 모듈 |
||

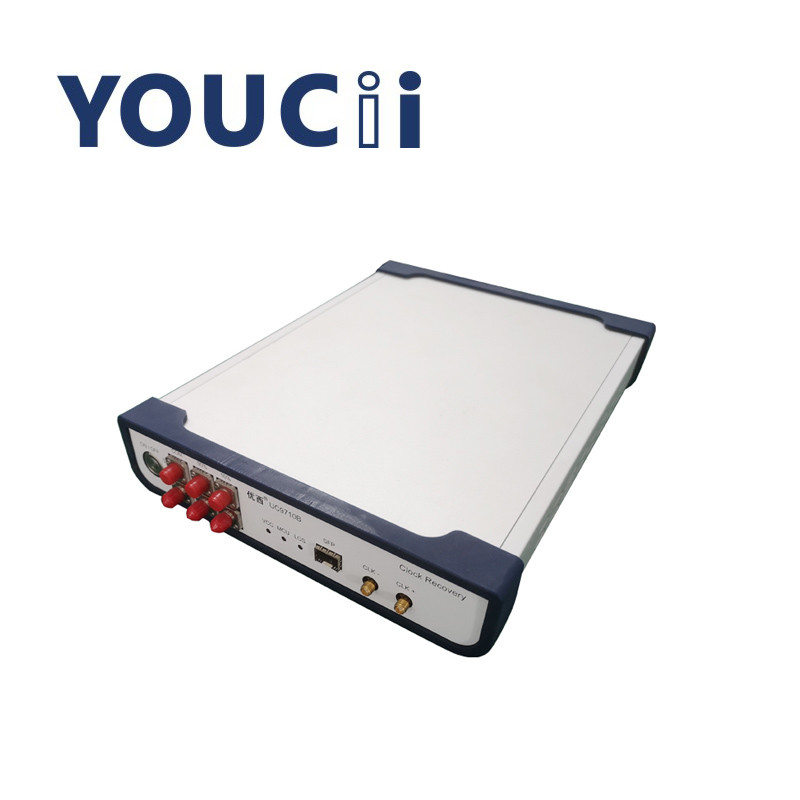

UC9710B 풀 레이트 10Gbps CDR 클럭 복구 모듈 적응 비율
주로 (클럭 복구 모듈이) 익숙한 UC9710 CDR는 장치의 광학 아이 다이어그램을 시험하기 위해 샘플링 오실로스코프를 사용하기 위해, 트리거링 시계 없이 테스트 환경에서 시계 복구 신호를 제공합니다. 전형적인 애플리케이션은 PON 응용에 광 통신망 장비 또는 밥 제품의 검사입니다. 광측정 장치 자체가 어떤 주파수 분할 클록 출력도 가지고 있지 않기 때문에, 광학 아이 다이어그램을 시험할 때 샘플링 오실로스코프를 일으키기 위해 클럭 신호를 복구하는 것은 필요합니다.
UC9710 CDR는 SFP가 전통적 SFP, SFP+, OLT SFP와 다른 광학 모듈을 요약했다는 것을 적합한 SFP 광 포트를 가지고 있습니다. 전기 신호로 광 신호를 변환하고, 그리고 나서 전기 신호의 시계를 추출하고 출력하는 것은 단지 광학 모듈의 수신 단말이 필요합니다. 클럭 신호는 주로 오실로스코프의 트리거 신호를 위해 사용됩니다. 이 장치 본인은 비율에 적응하고, 소프트웨어 구성을 요구하지 않습니다.
상술
| 아니오. | 상술 | 맥스. | 민. | 유닛. |
| 1 | 데이타 속도 범위 | 11.3 | 0.155 | 그비피스 |
| 2 | 파장 범위 | 1600 | 800 | 별거 안 해 |
| 3 | (모듈 민감도에 의해 결정된) 광 입력 범위 | +3 | -15 | 데이터 베이스 관리 프로그램 |
| 4 | 출력은 전기적 시계 범위를 복구했습니다 | 5.65 / 2.825 | 0.0775/0.03875 | 기가헤르츠 |
| 5 | 출력 전기적 시계 크기 | 600 (표준값) | 음피피 | |
| 6 | 클럭 상승 타임즈 지(OC-192)(20%~80%) | 33.1 | 22.2 | 추신 |
| 7 | 시계 가을 타임즈 지(OC-192)(80%~20%) | 33.7 | 23.9 | 추신 |
| 8 | 출력 지터(10.3125Gbps) | 1 (표준값) | 추신 | |
| 9 | 클럭 주파수 (10.3125Gbpsrate가 by2 / 4를 나누었습니다) | 5.156 / 2.578 | 5.156 / 2.578 | 기가헤르츠 |
| 10 | 내부 신호 손실은 (LOS)를 발견합니다 | 128 (과부담) | 5 (민감도) | mV |
| 11 | 전원 전압 (외부 전력 공급 장치의 입력 전압) | 5.5 | 4 | Ｖ |
| 12 | 작동 온도 | 85 | -40 | Ｃ |
샘플링 오실로스코프가 광학 눈 패턴과 파형을 시험할 때, 그것은 측정신호와 같은 원천에 의해 일어날 필요가 있습니다. CDR (클럭 복구) 모듈은 샘플링 오실로스코프가 광학 눈 지도를 시험하도록 요구하는 테스트 환경에서 주로 사용되지만, 더 말쑥한 시계를 제공하지 않습니다. 측정된 광 기기 자체가 주파수 분할 클록 출력을 가지고 있지 않기 때문에, 전형적인 애플리케이션은 광 통신망 장비을 판단하는 실험 또는 밥 동안 PON 응용에서 제품입니다. 클럭 신호는 광학 아이 패턴을 시험할 때 샘플링 오실로스코프를 일으키기 위해 복구될 필요가 있습니다.
이 CDR는 SFP 광 포트를 갖추고 있으며, 그것이 전통적 SFP에 연결될 수 있습니다, SFP+, OLT SFP와 다른 광학 모듈이 SFP 내에 캡슐화했습니다. 단지 광학 모듈의 수신 단말은 필요하며, 그것이 광 신호를 전기 신호로 변환시키는 것에 책임이 있고 그리고 나서 기구가 전기적 신호의 시계를 추출하고 출력합니다. 클럭 신호는 주로 오실로스코프의 신호 트리거링을 위해 사용됩니다.
