제품 상세 정보:
|
| 작동 온도 범위: | 0~55' Ｃ | 전원 전압: | 100~240V |
|---|---|---|---|
| 윤곽치수: | 235 Ｘ 55 Ｘ 320 밀리미터 | 접속구의 형태: | SMA |
| 지원 코드 종류: | PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, 최고 20까지 비트 / Ch, 사용자는 / PRBS 2n-1, n=9, 15, 31을 규정했습니다 | 출력 임피던스: | 100Ohm |
| 강조하다: | 400G 비트 오류 테스터,버트 비트 오류 테스터 |
||
비싼 비용 성능과 100G/400G 비트-오류 테스터 버트
더에 대한 개관

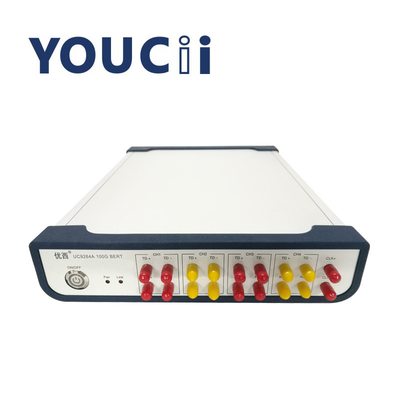

UC9264A는 100G 제품 비트 에러 검사기입니다. 그것은 광학적 장치, 고속 케이블, 광학 모듈과 통신 시스템의 개발과 생산 테스트에서 사용될 수 있습니다. 9.953Gbps 내지 14.5Gbps와 25-29Gbps에 이르는 다중 속도를 지원합니다.
애플리케이션
모든 종류의 광 모듈 (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, CFP)와 에러 테스팅 서브시스템에 적용되세요
모든 종류의 활동적, 수동적 케이블에 적합하, 활성 섬유 ber 테스트가 되세요
10G, 100G 시험 플랫폼을 위한 신호 출처의 역할을 합니다
특징
9.953Gbps 내지 14.5Gbps와 25 내지 29Gbps에 이르는 비율을 지원합니다
네 프로그램 가능한 부호 생성기와 네 비트 오류 검출기를 통합합니다.
내부 통합된 시계 구성요소 ;
비트 오류 검출기는 클럭 복구 유닛을 통합했습니다 ;
상술
| 모델 | 민 | 모델 | 최대 | 유닛 | 기록 |
| 일반 파라미터 | |||||
| 전원 전압 | 100 | 220 | 240 | Ｖ | 교대 경향 (ac),50-60HZ |
| 소비 전력 | 20 | Ｗ | |||
| 작동 온도 | 0 | 55 | Ｃ | ||
| 사이즈 | 235 Ｘ 55 Ｘ 320 | 밀리미터 | |||
| 비트 오류 검출기(ED) | |||||
| 입력레벨 범위 | 100 | ― | 1200 | 음피피드 | 차동 입력, 교류 결합 |
| 입력 속도 범위 | 9.953 | ― | 29 | 그비피스 | |
| 100 | 오옴 | 차이 | |||
| 접속구의 형태 | SMA | 차이, 프런트 패널 | |||
| 지원 코드 종류 | 규정된 사용자인 PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, 최고 20까지 비트 / Ch | 비율 9.953~14.5Gbps | |||
| PRBS 2n-1, n=9, 15, 31 | 비율 25~29Gbps | ||||
| 프로그램가능 코드 생성기(피피그) | |||||
| 출력 수준 범위 | 200 | ― | 1100 | 음피피드 | 차별적, 교대 결합 |
| 방출 속도 범위 | 9.953 | ― | 29 | 그비피스 | 9.953~14.5 / 25~29Gbps |
| 출력 임피던스 | 100 | 오옴 | 차이 | ||
Ac 전력 공급기 요구사항
악기는 과전압 등급 II 규정에 따릅니다. 동작 전압은 100 ~240V AC 전압, 주파수 범위 48-66Hz, 동작 전압 115V이골 때, 최대 소비 전류는 230mA입니다 ; 동작 전압 230V, 대부분의
최대 소비 전류는 120mA입니다.
전원 코드
국제 안전 기준에 따르면, 도구는 국가 표준을 충족시키는 3 핵심 전원 코드를 갖추고 있습니다. 접지보호로 전원 콘센트로의 전력 코드 플러그만을 연결시키세요.
전원 표시기
전원 표시기 빛은 도구가 계속 강화될 때 상승합니다.
통신 인터페이스 설명
말하자면 USB 인터 페이스와 RS232 인터페이스인 기구의 백 패널 위의 2 통신 포트가 있습니다.
USB 인터 페이스
USB 인터 페이스는 표준 4개 핵심 B-타입 인터페이스이며, 그것이 기구와 PC에 연결될 수 있고 기구가 소프트웨어를 모니터링함으로써 제어될 수 있습니다.
