제품 상세 정보:
|
| 차원(MM): | 200*90*50 | 저장 온도(C): | -25~+70 |
|---|---|---|---|
| 작동 온도(C): | -10~+60 | 배터리 동작 시간 (h): | 백라이트 없는 200 |
| 전원 어댑터(V): | 8.4 | 알칼리 전지: | 3*AA,1.5V |
| 표준 커넥터: | FC / PC 또는 FC, 교환할 수 있는 SC | ||
| 강조하다: | 포켓용 광발광 강도 측정기,전 기능 광발광 강도 측정기 |
||

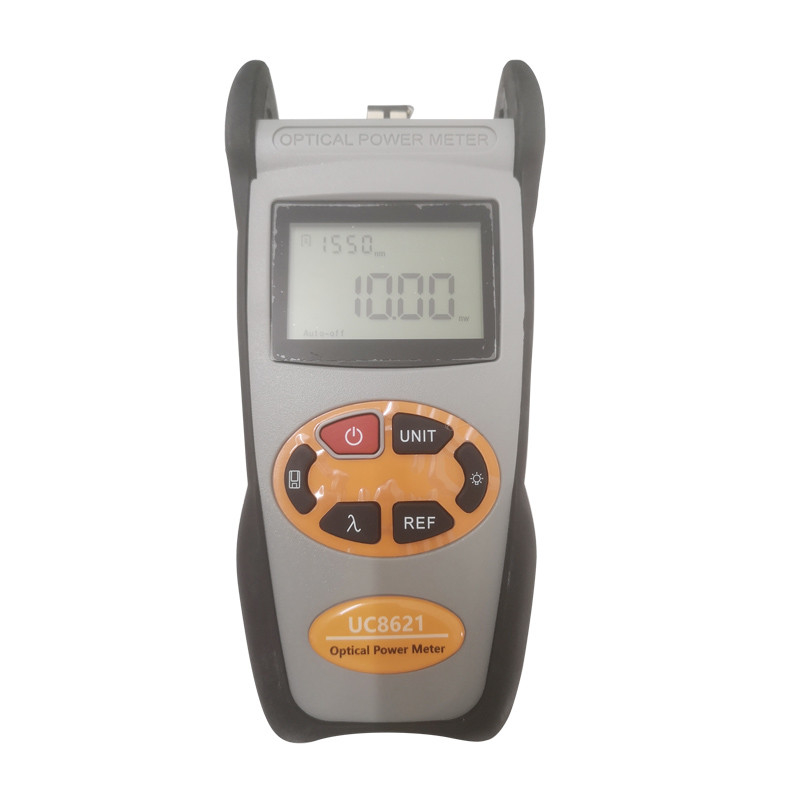

매우 - 기능 포켓용 광학력이 재 - 높은 50~+26dBm은 강화합니다
상술
| 보정 사고 방식(NM) | 850/1300/1310/1490/1550/1625 | |
| 검출기형 | 잉아아스 | |
| 측정 범위(dBm) | -70~+6 | -50~+26 |
| 불확실성 (dB) | ±0.15(3.5%) | |
| 결의안(dB)를 드러내세요 | 0.01 | |
| 주파수 ID(HZ) | 270,1K,2K | |
| 날짜 기억 용량 | 1000 | |
| 통신 포트 | USB | |
| 표준 커넥터 | FC / PC 또는 FC, 교환할 수 있는 SC | |
| 알칼리 전지 | 3*AA,1.5V | |
| 전원 어댑터(V) | 8.4 | |
| 배터리 동작 시간 (h) | 백라이트 없는 200 | |
| 작동 온도(C) | -10~+60 | |
| 저장 온도(C) | -25~+70 | |
| 차원(MM) | 200*90*50 | |
| 중량(g) | 285 | |
말하세요 : 배터리 동작 시간은 백라이트에서 떨어져 전력의 상황을 기반으로 합니다. 면 끊임없이 백라이트에 전원을 켭니다,
작동 시간은 더 짧을 것입니다.
기능의 설명서
(1)스크린
자료와 기구 워킹 모드를 디스플레이하세요.
(2) 전원 키
ON / 꺼짐 상태 기구
(3) 단위 스위치 키
광학력의 절대적 측정(dBm)와 상대적 측정(dB)와 엑스더블유 사이에 전환하도록 이 핵심을 압박하세요.
mW,dBm 변환 :10 log(mW)=(dBm)
(4) REF가 집니다 :
LCD 스크린의 우상에 디스플레이될 기준값으로서 현재 파워값을 저장하기 위해, 동시에 레프는 또한 오른쪽 상부에 디스플레이합니다. 그것은 커런트 파워를 준거적 영향력과 비교하고 dB에서 상대 전력 값을 보여줄 것입니다.
(5)
절감 / 데이터 보기 키.
데이터 저장되게, OPM은 1000 이하 자료가 아니라 절감 할 수있. 언론, 스크린이 아니오 데이터 비축을 드러내고 자료를 저장하여 기울어질 것입니다, 도우벨이 확인을 누릅니다 절감.
(6) 배경 조명 조절 :열리거나 백라이트를 끄세요.
(7) 파장 선택 / 사고 방식은 동일시합니다
파장을 바꾸기 위해 이 키를 언론을 단락시키고 더의 남겨진 최고인 것 그것을 디스플레이하세요
LCD는 상영됩니다, 1310nm이 디폴트 파장입니다
5.조작 명령
5.1 떨어져서 /를 켜세요
무엇보다도 배터리 또는 PSU를 삽입하고 안에 어떠한 레이저도 가지고 있고 테스터를 열기 위해 누르지 마세요.
테스터가 대기중일 때, 프레스 키는 취소할 수 있거나 초스 자동 오프가 작용합니다.만약 자동 오프 프우크니턴이 선택되면, 자동 오프가 화면의 좌하측에 디스플레이할 것입니다. 자동 오프 상태에 관해, OPM은 자동적으로 10 분을 끌 것입니다.
당신이 OPM을 끄고 싶으면, 약 2 초를 누르세요.
5.2 출력 전력 측정
5.2.1 먼지 캡을 벗고 패치 코드와 연결하세요. 연결기와 패치 코드의 물미를 확인하세요 것은 세척용입니다.
5.2.2 분당 계산을 켜세요.
5.2.3 사고 방식을 선택하세요.언론을 단락시키고 레이저 소스 파장으로 선택된 파장이 똑같은 것 이어야 하는 눈금매겨진 파장, 통지를 선택하세요.
5.2.3 단위 스위치.광학력의 절대적 측정(dBm)와 상대적 측정(dB)와 엑스더블유 사이에 전환하기 위해 누르세요.
5.2.4 상대치 측정.파장별은 레프 가치에서 설정하고, 누르고, 전류 값을 레프 가치로 설정하고 자동적으로 상대치 바깥쪽에 계산할 수 있습니다.
5.3 데이터 처리. 이런 유형 OPM은 메모리를 저장하는 1000개 데이터를 가집니다. 화면의 오른쪽 상부에, 필요 저장, 프레스 버튼이 데이터 비축 수를 드러낼 것일 때. 그리고 나서 버튼을 억누르고 절감을 확인하시오 그러면 절감 번호는 화면의 오른쪽 상부에 없어질 것입니다. 자료를 PC로 이송하고 자료를 보거나 삭제하는 방법은 CD를 언급합니다.
5.4 사고 방식 자동 식별 .OPM의 버튼이 간 언론은 나타납니다 "---화면의 오른쪽 상부 "에서의 AU ;OLS의 버튼을 누르고, 그리고 나서 이 기능을 레리에레이즈.
5.5 주파수 검출. OPM은 OLS의 주파수를 시험할 수 있습니다. 자동적으로 만약 OLS가 따라서 270Hz,1KHz,2KHz의 주파수를 출력했으면, OPM이 주파수를 발견하고 LCD의 우상에 그것을 보여줄 것입니다.
5.6 사용자 셀프 보정.
CD를 언급하세요.
6.1 항상 당신의 전력계의 연결기 포트를 유지하는 것은 깨끗합니다.
6.2 나쁜 품질 광섬유 접속기 / 어댑터를 사용하지 마시오 그러면 그렇지 않았다면, 그것은 매우 유닛의 성능에 영향을 미칠 검출기의 인터페이스를 손상시킬 것입니다.
6.3 오직 어댑터만을 공급되 사용하려고 하세요.
6.4 한때 전혀 사용에서 방진형 캡이 광 포트위에 적당히 위치된다는 것을 확인하지 마세요.
6.5 주의깊게 플러그인 /는 파이버 컨넥터 /를 위해 전력계의 항구 위의 스크래치를 피하기 위한 어댑터들을 쫒아냅니다.
6.6 면봉이 적당히 알코올을 사용하여 공급된 채로 미안하지만, 깨끗한 전력계의 광 포트에 정규적 청소를 유지하세요.
| 문제 | 원인 | 솔루션 |
| LCD 스크린 위의 희미한 디스플레이 |
1. 전원은 떨어져서 있습니다 2. 배터리 전원은 너무 낮습니다 |
1. 프레스 키. 2. 공격의 방향을 바꾸세요 |
| 부적정 측정 |
1. 광 커넥터는 깨끗하지 않습니다. 2. 부정확한 화이버 연락망 |
1. 깨끗한 광 커넥터 2. 섬유를 재연결하세요 |
8.변화 배터리
만약 당신이 그것을 운영하는 동안 배터리가 약하다는 것을 알면, 바로 유닛을 끄고 새 전지를 바꾸세요.
