제품 상세 정보:
|
| 자료 비율: | 0.622、1.25、2.125、2.488、2.5、3.07、3.125、4.25、5.0、6.144、6.25、7.5、85 、9.953、10.00、10.3125、10.52、10.709、1 | 종류: | PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 |
|---|---|---|---|
| (단일 단자인) 신호 출력 크기: | 800 | 데이터 출력 jitter: | 1.5 (약 10.3125g) |
| 시계 출력: | 156.25 | (단일 단자인) 데이터 신호 입력 감도: | 0.1 |
| 데이터 출력 눈 지도 교차점: | 52 | ||
| 강조하다: | 15G 전체 속도 BERT,듀얼 채널 풀 레이트 BERT,10G 풀 레이트 버트 |
||

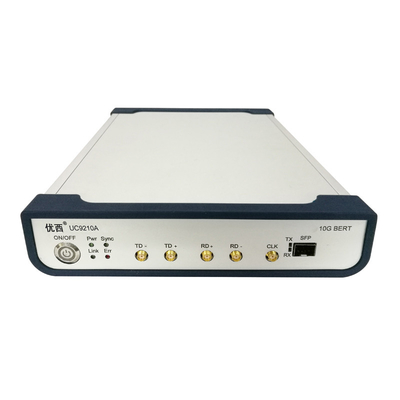

10G 풀 레이트 BERT 지원 622M-15G 전기 1 입식 듀얼 채널
| No.P | 아라메터 | 미니 | 종류 | 맥스 | 단위 |
| 1 | 데이터 비율 | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8. 59.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbit/s |
| 2 | 종류 | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 | 상승 및 하락 시간 ((20% ~ 80%) | 18 | 23 | ps | |
| 4 | 타입 인버션 | 송신 및 수신 신호 반전을 지원 | |||
| 5 | 신호 출력 진폭 (일종) | 200 | 800 | 1000 | mV |
| 6 | 데이터 출력 jitter (RMS) | 1.5 ((10.3125G下) | ps | ||
| 7 | 데이터 입력 및 출력 인터페이스 | 차차, AC 커플링, 50 오름 저항, SMA | |||
| 8 | 시계 출력 | 100 | 156.25 | 156.25 | MHz |
| 9 | 데이터 신호 입력 민감도 (일종) | 0.1 | Vpp | ||
| 10 | 데이터 출력 눈 지도 교차점 | 50 | 52 | 54 | % |
| 11 | 작동 온도 | 10 | 25 | 50 | °C |
성능 특성
하나의 SFP 광 채널과 하나의 전기 채널, 두 개의 채널 동기 입력 및 출력, 오류 코드 테스트는 독립적일 수 있습니다.
연속 오류 탐지 및 타이밍 오류 탐지 지원
622M에서 11.7Gbps까지의 풀 레이트를 지원합니다.
지원 코드 유형: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
하나의 채널은 저조동 시계 출력, 광학 채널과 전기 채널은 하나의 시계를 공유, 두 채널 시계를 동기화.
통신 모드 USB HID 또는 USB-COM
코드 오류 미터는 다음과 같은 주요 특징과 기능을 가지고 있습니다.
1고 정밀 측정: 4채널 오류 미터는 정밀 시계와 샘플링 기술을 사용하여 실시간으로 비트 오류 비율을 정확하게 측정합니다.
2표시 및 분석 기능: 비트 오류 비율 측정 결과는 디스플레이 화면 또는 디지털 디스플레이를 통해 실시간으로 표시 될 수 있습니다.그리고 오류 미터의 일부 고급 모델은 또한 데이터 기록, 차트 표시 및 데이터 분석 기능, 사용자가 측정 결과를 분석하고 평가 할 수 있도록 편리합니다.
