제품 상세 정보:
|
| 상품 이름: | CDR 광학 오실로스코프 | 파장 범위: | 1650nm 내지 1250nm |
|---|---|---|---|
| 데이타 속도 범위: | 32Gbaud | 출력 전기적 시계 크기: | 500 음피피 |
| 적응할 수 있는 모듈 타입: | SFP28/56, SR, LR, BIDI | 모델: | U9720B |
| 강조하다: | PAM4 CDR 광학 오실로스코프,1650nm 디지털 오실로스코프,32Gbaud 광학 오실로스코프 |
||

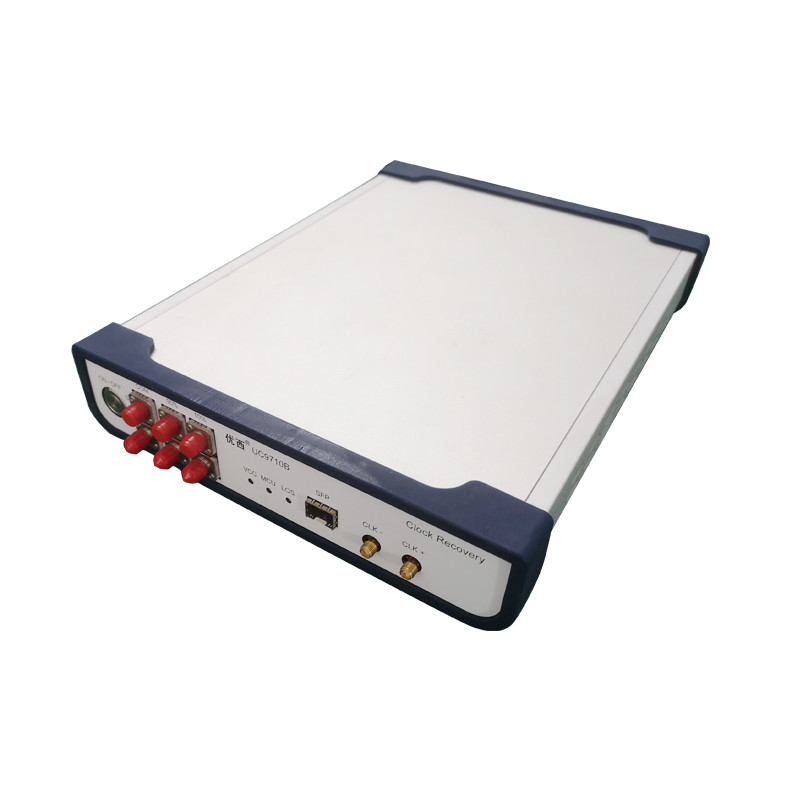

U9720B 32Gbaud PAM4 CDR
| 아니오. | 상술 | 맥스. | 민. | 유닛. |
| 1 | 데이타 속도 범위 | 32 | 25 | 그비피스 / 그보 |
| 2 | 파장 범위 (단일모드) | 1650 | 1250 | 별거 안 해 |
| 3 | 광 입력 범위 | +5 | -15 | 데이터 베이스 관리 프로그램 |
| 4 | 클럭 복구 출력 제산기 | 2 / 8 / 32 / 40 | ||
| 5 | 출력 전기적 시계 크기 | 500 (표준값) | 음피피 | |
| 6 | CML 시계 차동 출력 크기 | 800 | 200 | 음피피 |
| 7 | 클록 출력 랜덤 지터 | 800 | 300 | 일천초분의 일초 |
| 8 | 클럭 주파수 (28.1Gbps를 예로 간주하세요) | 14.05 | 0.70 | 기가헤르츠 |
| 9 | 내부 신호 손실은 (LOS)를 발견합니다 | 128 (과부담) | 5(sensitivity) | mV |
| 10 | 전원 전압 (외부 전력 공급 장치 입력 전압) | 5.5 | 4 | Ｖ |
| 11 | 작동 온도 | 70 | 10 | Ｃ |
| 12 | 적응할 수 있는 모듈 타입 (비제로 복귀와 PAM4 신호를 지원하세요) | SFP28/56, SR, LR, BIDI | ||
주로 (클럭 복구 모듈이) 익숙한 U9720B CDR는 장치의 광학 아이 다이어그램을 시험하기 위해 샘플링 오실로스코프를 사용하기 위해, 트리거링 시계 없이 테스트 환경에서 시계 복구 신호를 제공합니다. 전형적인 애플리케이션은 PON 응용에 광 통신망 장비 또는 밥 제품의 검사입니다. 광측정 장치 자체가 어떤 주파수 분할 클록 출력도 가지고 있지 않기 때문에, 광학 아이 다이어그램을 시험할 때 샘플링 오실로스코프를 일으키기 위해 클럭 신호를 복구하는 것은 필요합니다.
U9720B CDR는 전통적 SFP28/56, SR, LR와 BIDI 모듈의 광 신호 접근을 위해 적당한 FC 광 인터페이스 어댑터를 가지고 있습니다. 그것은 비제로 복귀와 PAM4 신호를 지원합니다. FC 광 인터페이스는 광 신호를 받고, 그들을 전기 신호로 변환시킵니다. CDR는 그리고 나서 전기 신호의 시계를 추출하고 출력하고 클럭 신호가 주로 오실로스코프의 트리거 신호를 위해 사용됩니다.
FAQ
큐 : 당신의 회사가 거래되고 있는 1 또는 공장입니까?
한 : 우리는 광동에 프카토리입니다. 우리의 기업은 전문적 대외 교역 판매팀과 경험이 풍부한 기술지원반을 있습니다. 우리는 조명 공급원, 광발광 강도 측정기, 광 감쇠기, 광 스위치와 버트, DCA, CDR를 위한 공급자입니다.
큐 : 가격 용어가 무엇입니까?
한 : FOB 센즈헨
큐 : 보증 시간이 무엇입니까?
한 : 선적 날짜 뒤에 있는 12개월.
큐 : 주문을 하는 방법?
한 : 직원을 서비스하고, 기계 세부사항을 확인하고, 그리고 나서 주문을 하기 위해 이야기하세요.
