제품 상세 정보:
|
| 보관 온도: | -30 ~ +80C | 반사 손실: | > 40 dB |
|---|---|---|---|
| 통신 인터페이스: | RS232 | 작동 온도: | 0 ~ +40C |
| 전원 샘플링 기간(비율): | 1ms(1KHz) | 전력 범위: | +9 ~ -66dBm |
| 재보정 기간: | 2년 | 참고 조건에 있는 불확실성 (정확도): | 전형적인 < 0.02 dB |
광 파워 미터는 광섬유 네트워크에서 광 파워를 측정하기 위해 설계된 매우 안정적이고 정밀한 장비입니다. 850nm, 980nm, 1310nm, 1490nm, 1550nm, 1610nm를 포함하는 넓은 교정 파장 범위를 특징으로 하여 다양한 광섬유 애플리케이션에 적합합니다. 이 광범위한 파장 범위는 단일 모드(SM) 및 다중 모드(MM) 광섬유 모두와 호환되며, 최대 62.5μm 코어 크기의 표준 광섬유 유형을 지원합니다. 이러한 다용성 덕분에 기술자와 엔지니어는 다양한 광 통신 시스템을 쉽게 정확하게 평가하고 유지 관리할 수 있습니다.
이 광 파워 미터의 주요 성능 특성 중 하나는 40dB를 초과하는 뛰어난 반사 손실 사양입니다. 광섬유 테스트에서 높은 반사 손실은 연결 지점에서 신호 반사가 최소화되었음을 나타내므로 측정값이 반사광에 의해 손상되지 않도록 보장하는 데 중요합니다. 이 기능은 장치가 정확하고 안정적인 판독값을 제공하도록 보장하며, 이는 광섬유 링크를 효과적으로 진단하고 문제 해결하는 데 필수적입니다. 이 파워 미터의 우수한 반사 손실 성능은 광 네트워크의 무결성과 효율성을 유지하는 데 도움이 되어 다운타임을 줄이고 전반적인 시스템 신뢰성을 향상시킵니다.
| 모델 # | U8201M | U8202M | U8201MH | U8202MH |
| 채널 수 | 1 | 2 | 1 | 2 |
| 전력 범위 | +9 ~ -66dBm | +25 ~ -50dBm | ||
| 파장 범위 | 850 ~ 1700 nm | |||
|
전력 샘플링 주기(속도) |
1ms(1KHz) | |||
| 교정 파장 | 850/980/1310/1490/1550/1610 nm | |||
| 애플리케이션 광섬유 유형 | 표준 SM 및 MM (최대 62.5 um 코어 크기) | |||
|
절대 기준 조건에서의 불확실성(정확도) |
± 4% (1200 nm ~ 1610 nm, +5~ -50dBm) | ± 4% (1200 nm ~ 1610 nm, +20~ -35dBm) | ||
|
상대 기준 조건에서의 불확실성(정확도) |
< 0.02 dB 일반 | |||
| 선형성(전력) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, +5~ -50dBm) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, +20~ -35dBm) | ||
| 반사 손실 | > 40 dB | |||
| 통신 인터페이스 | RS232 | |||
| 샘플링 데이터 저장 | 최대 2시간 온라인 연속 데이터 수집 및 저장 지원, 파워 곡선 플로팅 기능 포함 | |||
| 전원 공급 장치 | DC5V3A, 100~240V AC 전원 어댑터 포함 | |||
| 작동 온도 | 0 ~ +40℃ | |||
| 보관 온도 | -30 ~ +80℃ | |||
| 재교정 주기 | 2년 | |||
| 크기 | 가로 100mm, 세로 30mm, 깊이 165mm | |||
| 무게 | 1.0 kg | |||

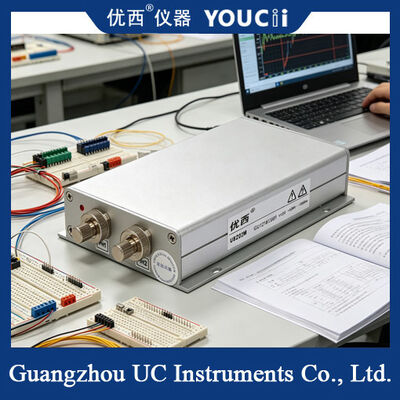

YOUCii U8202M 듀얼 채널 광 파워 미터는 광섬유 통신 및 테스트 환경의 광범위한 애플리케이션을 위해 설계된 고급적이고 신뢰할 수 있는 장비입니다. 듀얼 채널 구성을 통해 동시 측정 기능을 제공하여 여러 광섬유 또는 파장에서 광 파워를 빠르고 정확하게 평가해야 하는 시나리오에 이상적입니다. 이 제품은 통신, 데이터 센터, 광섬유 네트워크 설치 및 유지 보수 작업에서 정밀도와 효율성이 중요한 곳에서 널리 사용됩니다.
YOUCii U8202M의 주요 애플리케이션 중 하나는 광섬유 네트워크의 설치 및 시운전입니다. 기술자는 기준 조건에서 0.02dB 미만의 불확실성을 가진 높은 정확도에 의존하여 광 신호가 허용 가능한 전력 범위 내에서 전송되도록 합니다. 이러한 정밀도는 신호 무결성을 유지하고 잠재적인 네트워크 중단을 줄이는 데 필수적인 반사 손실을 최소화하는 데 도움이 됩니다. 듀얼 채널 기능을 통해 입력 및 출력 전력을 동시에 측정하거나 두 개의 광섬유 라인을 비교할 수 있어 대규모 배포에서 테스트 프로세스를 크게 가속화합니다.
