제품 상세 정보:
|
| 통신 인터페이스: | RS232 | 전력 범위: | +9 ~ -66dBm |
|---|---|---|---|
| 선형성 (전원): | ≤ ± 0.06DB(1200Nm ~ 1610Nm, +5~ -50dBm) | 파장 범위: | 850 ~ 1700 nm |
| 반사 손실: | > 40 dB | 치수: | 100mm W, 30mm H, 165mm D |
| 작동 온도: | 0 ~ +40C | 보관 온도: | -30 ~ +80C |
광 파워 미터는 광섬유 네트워크에서 광 파워를 탁월한 정확도로 측정하도록 설계된 매우 정밀하고 신뢰할 수 있는 장비입니다. 광섬유 분야에서 일하는 기술자와 엔지니어에게 필수적인 도구로, 통신 시스템의 최적 성능과 유지 보수를 보장합니다. 이 장치는 40dB 이상의 뛰어난 반사 손실을 자랑하며, 이는 신호 반사를 크게 최소화하고 측정 정확도를 향상시켜 고품질 광섬유 테스트에 이상적입니다.
이 광 파워 미터의 주요 특징 중 하나는 광범위한 보정 파장 옵션입니다. 850nm, 980nm, 1310nm, 1490nm, 1550nm, 1610nm의 6가지 주요 파장에서 정확하게 작동하도록 보정되었습니다. 이러한 보정 지점은 광섬유 통신에서 가장 일반적으로 사용되는 파장을 포함하므로 미터가 광범위한 스펙트럼에서 정확한 판독값을 제공할 수 있습니다. 또한, 이 장치는 850nm에서 1700nm까지의 넓은 파장 범위를 지원하여 다양한 유형의 광섬유 시스템 및 애플리케이션을 수용할 수 있을 만큼 다재다능합니다.
| 모델 # | U8201M | U8202M | U8201MH | U8202MH |
| 채널 수 | 1 | 2 | 1 | 2 |
| 전력 범위 | +9 ~ -66dBm | +25 ~ -50dBm | ||
| 파장 범위 | 850 ~ 1700 nm | |||
| 전력 샘플링 주기(속도) | 1ms(1KHz) | |||
| 보정 파장 | 850/980/1310/1490/1550/1610 nm | |||
| 응용 광섬유 유형 | 표준 SM 및 MM (최대 62.5 um 코어 크기) | |||
절대 기준 조건에서의 불확실성(정확도) | ± 4% (1200 nm ~ 1610 nm, +5~ -50dBm) | ± 4% (1200 nm ~ 1610 nm, +20~ -35dBm) | ||
상대 기준 조건에서의 불확실성(정확도) | ＜ 0.02 dB 일반 | |||
| 선형성(전력) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, +5~ -50dBm) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, +20~ -35dBm) | ||
| 반사 손실 | ＞ 40 dB | |||
| 통신 인터페이스 | RS232 | |||
| 샘플링 데이터 저장 | 2시간 동안 온라인으로 연속 데이터 수집 및 저장 지원, 전력 곡선 플로팅 기능 포함 | |||
| 전원 공급 장치 | DC5V3A, 100~240V AC 전원 어댑터 포함 | |||
| 작동 온도 | 0 ～ +40℃ | |||
| 보관 온도 | -30 ～ +80℃ | |||
| 재보정 주기 | 2년 | |||
| 크기 | 가로 100mm, 높이 30mm, 깊이 165mm | |||
| 무게 | 1.0 kg | |||

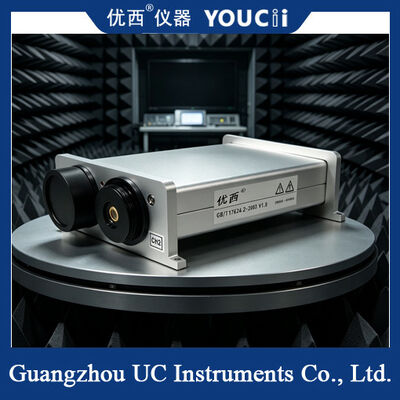

YOUCii U8202M 광 파워 미터는 광섬유 통신 산업의 광범위한 응용 분야 및 시나리오에 설계된 필수 도구입니다. 듀얼 채널 광 파워 미터 모듈로서, 850, 980, 1310, 1490, 1550, 1610nm를 포함한 여러 파장에서 광 신호를 정밀하게 측정해야 하는 환경에 특히 적합합니다. 컴팩트한 크기(가로 100mm, 높이 30mm, 깊이 165mm)와 가벼운 무게(1.0kg)로 휴대성이 뛰어나 현장 및 실험실 환경 모두에 이상적입니다.
통신 분야에서 YOUCii U8202M은 광섬유 네트워크를 테스트하고 유지 보수하는 데 필수적입니다. 기술자는 이를 사용하여 광 파워 레벨을 측정하여 신호 무결성을 보장하고, 오류를 해결하며, 네트워크 성능을 최적화합니다. 장치의 정확한 보정 파장 및 전력 범위 기능은 신호 강도 및 품질에 대한 상세한 분석을 가능하게 하여 신호 저하를 최소화합니다. 또한, 전체 네트워크 효율에 영향을 미치는 광섬유 내 반사광의 양을 나타내는 중요한 매개변수인 반사 손실을 평가하는 데 도움이 됩니다.
