제품 상세 정보:
|
| Model: | U9210E | Data rate: | 622M up to 15Gbps |
|---|---|---|---|
| Material: | Metal | Data output jitter (RMS): | 1.5 (10.3125G down)ps |
| Place of origin: | China | Rise and fall time (20% to 80%): | 18~23ps |
| 강조하다: | 풀 레이트 비트 에러율 측정기,12 포트 채널 에러율 측정기 |
||

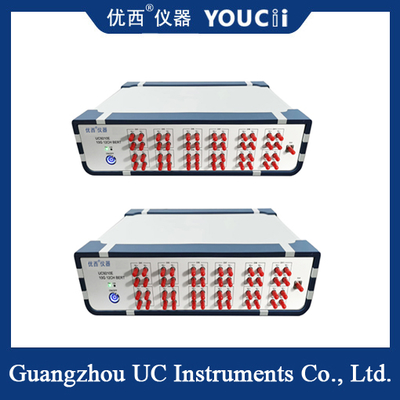

12개 전기 포트 채널을 갖춘 10G 풀 레이트 비트 오류율 측정기
10G 12채널 풀 레이트 비트 오류율 테스터는 12개의 독립 채널을 지원하고 622M ~ 15Gbps의 속도 범위를 갖춘 고성능 비트 오류율 테스트 장치입니다(일부 모델은 더 높은 속도로 사용자 정의 확장을 지원합니다).
핵심 기능
다중 채널 독립 테스트
광범위한 속도 범위 및 사용자 정의 속도
다중 코드 유형 지원
광/전기 인터페이스를 유연하게 구성 가능
| No. |
매개변수 |
최소 |
일반 |
최대 |
단위 |
| 1 |
데이터 속도 |
0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5 ,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7,14.025,15 | 15 | Gbps |
| 2 |
코드 유형 |
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
| 3 |
상승 및 하강 시간(20% ~ 80%) |
18 | 23 | ps | |
| 4 |
패턴 반전 |
수신단에서 신호 반전 지원 |
|||
| 5 |
신호 출력 진폭(단일 종단) |
200 | 800 | 1000 | mV |
| 6 |
데이터 출력 지터(RMS) |
1.5 (10.3125G 이하) |
ps | ||
| 7 |
데이터 입력/출력 인터페이스 |
차동, AC 결합, 50옴 임피던스, SMA |
|||
| 8 |
클럭 출력 |
100 | 156.25 | 156.25 | MHz |
| 9 |
데이터 신호 입력 감도(단일 종단) |
0.1 | Vpp | ||
| 10 |
데이터 출력 아이 그래프 교차점 |
50 | 52 | 54 | % |
| 11 |
작동 온도 |
10 | 25 | 50 | °C |
일반적인 응용 시나리오
광 모듈 연구 개발 및 생산
고속 케이블(DAC/AOC) 테스트
데이터 센터 상호 연결 검증
위성 통신 및 항공 우주
