제품 상세 정보:
|
| 무게: | 0.5 KG | 크기: | 5 mm W, 2.5 mm h, 20 mm d |
|---|---|---|---|
| 재보정 기간: | 2년 | 저장 온도: | -30 ~ +80C |
| 작동 온도: | 0 ~ +40C | 통신 인터페이스: | RS232 / USB |
| 광 입력 인터페이스: | 극소량의 섬유 입력 | ||
| 강조하다: | PD 외부 광전력 탐사,2mm 초느다란 광학 전력 탐사 |
||

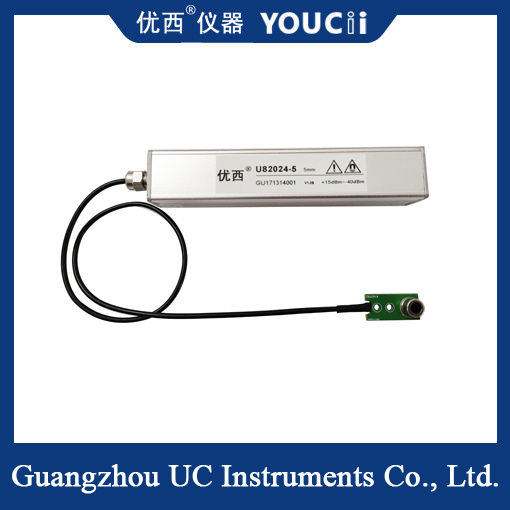

2mm 초박형 PD 외부 광 전력 프로브 +10 ~ -45dBm
초박형 디자인
일반적인 프로브 두께는 단 2.0-4.5mm(U82024 모델의 전면 치수는 5.0mm W×2.5mm H×20.0mm D이지만 감지 표면 두께는 매우 얇음)로 소형 광학 시스템 또는 좁은 공간에 쉽게 통합될 수 있습니다.
고정밀 감지
InGaAs 검출기를 채택하여 900-1700nm의 파장 범위를 커버하여 통신 대역(1310/1550nm) 및 확장 대역의 요구 사항을 충족합니다.
절대 정확도는 ±4% (1200-1650nm)에 도달하고, 상대 정확도는 0.02dB 미만이며, 전력 선형성은 ≤±0.06dB로 약하고 강한 광 신호 모두의 정확한 측정을 보장합니다.
|
모델 # |
U82024 |
|
센서 요소 |
InGaAs |
|
PD 크기 |
φ2 mm |
|
파장 범위 |
900 ~ 1700 nm |
|
보정 파장 |
1310 / 1550 / 1650nm분할 보정 |
|
전력 범위 |
+10 ~- 45dBm |
|
전력 샘플링 주기(속도) |
1 ms(1KHz) |
|
응용 분야 광섬유 유형 |
최대 62.5 um 코어 크기의 표준 SM 및 MM |
|
절대 참조 조건에서의 불확실성(정확도) |
± 4% (1200 nm ~ 16mm W,0 nm) |
|
상대 참조 조건에서의 불확실성(정확도) |
＜ 0.02 dB 일반 |
|
선형성(전력) |
≤ ± 0.06 dB (1200 nm ~ 16mm W,0 nm, 0 ~ -40dBm) |
|
반사 손실 |
＞ 40 dB |
|
광 입력인터페이스 |
베어 파이버입력 프로브 전면 치수 |
|
5.0 mm W x 2.5 mm H x 20.0 mm D |
C |
|
ommunication 인터페이스RS232 |
/ USB 작동 온도 |
|
0 |
～+80 ℃재보정 주기 |
|
-30 |
～+80 ℃재보정 주기 |
|
2 |
Year치수 |
|
5 |
mm W, 2.5mm H, 20mm D 무게 |
|
0 |
.5 kg유연한 인터페이스 및 내구성 |
RS232/USB 통신 인터페이스를 제공하여 데이터 전송 및 시스템 통합을 용이하게 합니다.
작동 온도 범위는 0-40℃이고 보관 온도 범위는 -30-80℃입니다. 가혹한 환경에 적합합니다.
보정 주기는 2년으로 장기 유지 보수 비용을 절감합니다.
