제품 상세 정보:
|
| 센서 소자: | 잉아아스 | PD 사이즈: | φ2/5 mm |
|---|---|---|---|
| 파장 범위: | 900 ~ 1700 nm | 파워 레인지: | +10 ~ - 45 데이터 베이스 관리 프로그램 |
| 수익 손실: | > 40 dB | 광 입력 인터페이스: | 극소량의 섬유 입력 |
| 탐침 전면 차원: | 5.0 밀리미터 Ｗ Ｘ 2.5 밀리미터 Ｈ Ｘ 20.0 밀리미터 Ｄ | ||
| 강조하다: | 탐사기 PD 광전력계,펜형 광전력계,펜형 탐사선 광전력계 |
||

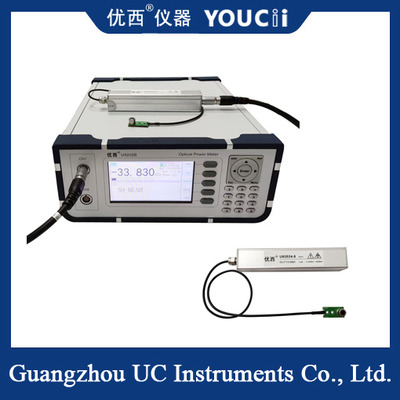

광학 전력 계측기의 펜형 탐사 PD는 외부입니다
극 얇은 PD 외부 광학 전력 탐사기는 InGaAs 검출기를 사용하는 정밀 측정 장치이며 두께는 2.0~4.5mm입니다.폭 넓은 파장 범위, 빠른 반응 특성, 광섬유 통신, 광전자 및 공간 제한 시나리오에서 광전력 측정에 적합합니다.
|
모델 # |
U82024 |
|
센서 요소 |
INGAA |
|
PD 크기 |
φ2 mm |
|
파장 범위 |
900 ~ 1700 nm |
|
캘리브레이션 파장 |
1310 / 1550 / 1650nm세분화된 캘리브레이션 |
|
전력 범위 |
+10 ~- 45dBm |
|
전력 샘플링 기간(비율) |
1 ms(1KHz) |
|
적용용 섬유 종류 |
표준 SM 및 MM 최대 62.5um 핵 크기 |
|
절대 기준 조건에서의 불확실성 (정확성) |
± 4% (1200 nm ~ 16 nm)50 nm) |
|
상대적 기준 조건에서의 불확실성 (정확성) |
< 00.02 dB 전형적 |
|
선형성 (전력) |
≤ ± 0.06 dB (1200 nm ~ 1650 nm, 0 ~ -40dBm) |
|
수익 손실 |
> 40 dB |
|
광적 입력인터페이스 |
헐벗은 섬유er 입력 |
|
프로브 앞 차원 |
50.0mm W x 2.5mm H x 20.0mm D |
|
C통신자인터페이스에서 |
RS232 / USB |
|
작동 온도 |
0∙ +40°C |
|
저장 온도 |
-30∙ +80°C |
|
재정형 기간 |
2Y귀 |
|
크기 |
5 mm W,2.5 mm H,20 mm D |
|
무게 |
0.5kg |
적용 시나리오
광섬유 통신 시스템
광전자 연구
광섬유 센싱 및 CATV 엔지니어링
공간 제한 시나리오
