제품 상세 정보:
|
| Wavelength range: | 800-1650nm | Output the electrical clock amplitude: | 200-800mVpp |
|---|---|---|---|
| Optical output range: | +5~-15dBm | Clock frequency (28.1Gbps as an example)(GHz): | 0.11~14.05 |
| Clock recovery output frequency division ratio: | 2 / 4 / 8 / 16 / 64 / 256 | Adaptive module type: | SFP28，SR，LR，BIDI |
| Size: | 1U |

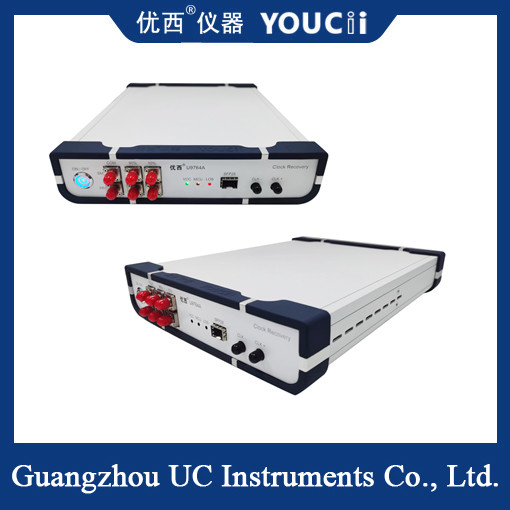

100Gbps 멀티 분할 CDR은 클럭 복구 신호를 제공합니다
기술 지표
데이터 속도: 25~28Gbps의 클럭 복구를 지원하며, 100Gbps의 멀티 채널 테스트 요구 사항을 충족합니다.
인터페이스 유형: SFP28 광 포트를 채택하여, 단일 모드/멀티 모드 광섬유와 호환되며, FC-PC와 같은 커넥터와 호환됩니다.
감도: OMA 감도는 -8 DBM 미만(멀티 모드) 및 -13 DBM 미만(단일 모드)으로, 낮은 광 파워에서도 안정적인 작동을 보장합니다.
클럭 지터: 출력 클럭 지터는 200fs 미만(예: 53.125GBd에서)으로, 고속 신호 테스트의 정확성을 보장합니다.
주파수 분할 비율: 1/2, 1/4, 1/8, 1/16, 1/32와 같은 주파수 분할 비율을 지원하여, 다양한 테스트 시나리오에 유연하게 적응합니다.
| NO. | 기술 지표 | 최대 | 최소 | 단위 |
| 1 | 데이터 속도 범위 | 28.1 | 25.6 | Gbps |
| 2 | 파장 범위 | 1600 | 800 | nm |
| 3 | 광 입력 범위 (모듈 감도에 따라 결정) | +3 | -12 | dBm |
| 4 | 클럭 복구 출력 주파수 분할 비율 | 2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 | 출력 전기 클럭 진폭 | 800(typical value) | mVpp | |
| 6 | CML 클럭 차동 출력 스윙 | 800 | 200 | mVpp |
| 7 | 클럭 출력 지터 랜덤 | 800 | 300 | fs |
| 8 | 클럭 주파수 (28.1Gbps를 예로) | 14.05 | 0.11 | GHz |
| 9 | 내부 신호 손실 감지 (LOS) | 128 (over duty) | 5(감도) | mV |
| 10 | 전원 공급 전압 (외부 전원 입력 전압) | 5.5 | 4 | V |
| 11 | 작동 온도 | 70 | 10 | ℃ |
| 12 | 적응형 모듈 유형 | SFP28,SR,LR,BIDI | ||
응용 시나리오
광 네트워크 장비 테스트: 100G/400G 광 모듈 및 TOSA/ROSA 구성 요소의 연구 개발 및 생산 테스트에 사용되어 신호 무결성 및 아이 다이어그램 품질을 검증합니다.
고속 직렬 버스 테스트: PCIe 및 SATA와 같은 인터페이스의 클럭 복구를 지원하여 데이터 전송의 동기화를 보장합니다.
장거리 전송 테스트: 5km에서 10km에 이르는 광섬유 전송 테스트에서, 비트 오류 미터 클럭과 광 신호의 서로 다른 소스로 인한 지터 누적 문제를 해결합니다.
멀티 채널 광 장치 테스트: 듀얼 채널 또는 멀티 채널 클럭 복구를 통해 여러 광 신호의 병렬 테스트를 수행하여 효율성을 향상시킵니다.
