제품 상세 정보:
|
| Size: | 1U | Material: | Metal |
|---|---|---|---|
| The clock restores the output frequency division ratio: | 2 / 4 / 8 / 16 / 64 / 256 | Wavelength range: | 800-1650nm |
| Spectroscopic ratio: | 10%，90% | Optical input range: | +3~-12dBm |
| Product model: | U9764A | ||
| 강조하다: | 100G 다주파 시계 복원 기기,100Gbps 다주파 시계 복원 기기,여러 주파수 시계 복원 장치 |
||

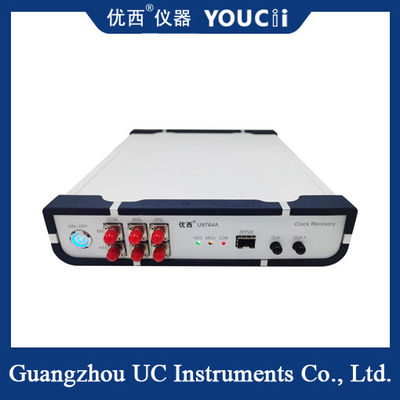

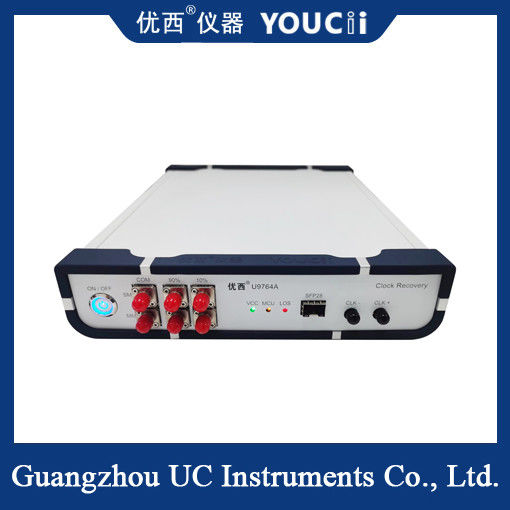

100Gbps 다중 주파수 클럭 복구 장비 25~28Gbps CDR
100Gbps 다중 주파수 분할 클럭 복구 장비는 고속 광 통신 테스트를 위한 핵심 장치입니다. 이 장치는 SFP28 광 포트를 통해 광 모듈에 연결되어 광 신호를 전기 신호로 변환한 다음 클럭 정보를 추출하여 샘플링 오실로스코프를 트리거하여 광 아이 다이어그램을 테스트합니다.
| NO. |
기술 지표 |
최대 | 최소 |
단위 |
| 1 |
데이터 속도 범위 |
28.1 | 25.6 | Gbps |
| 2 |
파장 범위 |
1600 | 800 | nm |
| 3 |
광 입력 범위 (모듈 감도에 따라 결정) |
+3 | -12 | dBm |
| 4 |
클럭 복구 출력 주파수 분할 비율 |
2 / 4 / 8 / 16 / 64 / 256 | ||
| 5 |
출력 전기 클럭 진폭 |
800(typical value) | mVpp | |
| 6 |
CML 클럭 차동 출력 스윙 |
800 | 200 | mVpp |
| 7 |
클럭 출력 지터 (랜덤) |
800 | 300 | fs |
| 8 |
클럭 주파수 (28.1Gbps를 예로) |
14.05 | 0.11 | GHz |
| 9 |
내부 신호 손실 감지 (LOS) |
128 (over duty) | 5(감도) | mV |
| 10 |
전원 전압 (외부 전원 입력 전압) |
5.5 | 4 | V |
| 11 |
작동 온도 |
70 | 10 | ℃ |
| 12 |
적응형 모듈 유형 |
SFP28,SR,LR,BIDI | ||
핵심 기능은 다음과 같습니다:
광 신호 변환: SFP28 패키징의 일반적인 광 모듈(예: SR, LR, BIDI)을 지원하며, 수신단을 통해 광 신호를 전기 신호로 변환합니다.
클럭 추출 및 출력: 전기 신호에서 클럭을 추출하여 오실로스코프의 트리거 신호로 출력하여 테스트 중인 장치의 주파수 분할 클럭 출력이 없는 문제를 해결합니다.
다중 주파수 분할 지원: 다양한 테스트 요구 사항에 맞게 주파수 분할 기능을 조정하여 클럭 신호가 샘플링 오실로스코프와 동기화되도록 합니다.
