제품 상세 정보:
|
| Application Fiber Type: | Standard SM and MM up to 62.5 um core size | Power Range: | +10 ~ - 45 dBm |
|---|---|---|---|
| Uncertainty (accuracy) at reference condition: | ＜ 0.02 dB Typical | Linearity (power): | ≤ ± 0.06 dB (1200 nm ~ 1650 nm, 0 ~ -40dBm) |
| Return Loss: | ＞ 40 dB | Optical Input Interface: | Bare fiber input |

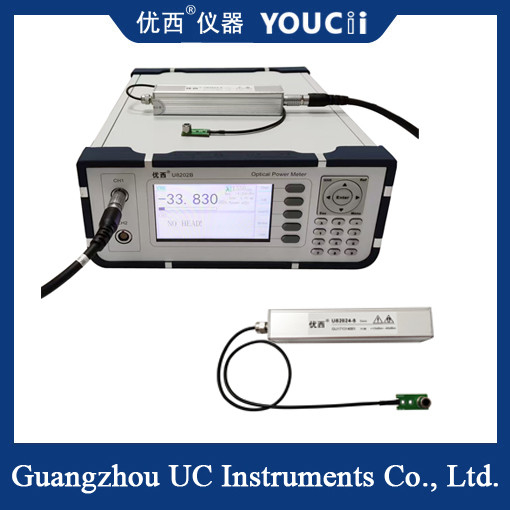

초박형 PD 외부 광 파워 프로브 +10 ~ -45 dBm φ2 mm
응용 분야
광섬유 통신 테스트
광 모듈 개발: 송신단(TX) 및 수신단(RX)에서 광 파워를 측정하고 모듈의 성능을 검증합니다.
광섬유 링크 손실: 듀얼 채널의 입력/출력 파워를 비교하여 링크의 고장 지점을 빠르게 찾을 수 있습니다.
광 수동 소자 테스트
커플러/분배기: 분할비 및 삽입 손실과 같은 매개변수를 테스트합니다.
아이솔레이터/서큘레이터: 격리 및 반사 손실을 확인합니다.
레이저 가공 및 의료
레이저 파워 모니터링: 공정 안정성을 보장하기 위해 레이저 가공 장비의 출력 파워를 실시간으로 모니터링합니다.
의료 광학 장비: 치료 안전을 보장하기 위해 안과 레이저 치료 장치의 파워 보정과 같은.
|
모델 # |
U82024 |
|
센서 요소 |
InGaAs |
|
PD 크기 |
φ2 mm |
|
파장 범위 |
900 ~ 1700 nm |
|
교정 파장 |
1310 / 1550 / 1650nm 분할 교정 |
|
파워 범위 |
+10 ~ - 45 dBm |
|
파워 샘플링 주기(속도) |
1 ms(1KHz) |
|
응용 광섬유 유형 |
최대 62.5 um 코어 크기의 표준 SM 및 MM |
|
절대 참조 조건에서의 불확실성(정확도) |
± 4% (1200 nm ~ 162.50 nm) |
|
상대 참조 조건에서의 불확실성(정확도) |
＜ 0.02 dB 일반 |
|
선형성(파워) |
≤ ± 0.06 dB (1200 nm ~ 162.50 nm, 0 ~ -40dBm) |
|
반사 손실 |
＞ 40 dB |
|
광 입력인터페이스 |
베어 파이버입력 프로브 전면 치수 |
|
5.0 mm W x 2.5 mm H x 20.0 mm D |
C |
|
ommunication 인터페이스RS232 |
/ USB 작동 온도 |
|
0 |
～+80 ℃재교정 주기 |
|
-30 |
～+80 ℃재교정 주기 |
|
2 |
년치수5 |
|
mm W, |
2.5 mm H, 20 mm D무게 0 |
|
.5 kg |
듀얼 채널 광 파워 미터는 외부 초박형 PD 프로브와 함께 높은 정밀도, 유연성 및 다중 시나리오 적용성으로 인해 광 통신, 광전자 및 레이저 기술 분야에서 중요한 테스트 도구가 되었습니다. |
