제품 상세 정보:
|
| 전체적인 차원: | 235x85x320 | 케이스 온도: | 5~45°C |
|---|---|---|---|
| 차원: | 1U | 채널: | 4 |
| 맞춤형: | 사용 가능 | 최대 출력 전압: | 5 Ｖ |
| 저장 온도: | -20°C+70°C | ||
| 강조하다: | 정밀 오류 미터,높은 안정성 오류 미터,100G 멀티 레이트 에러 미터 |
||

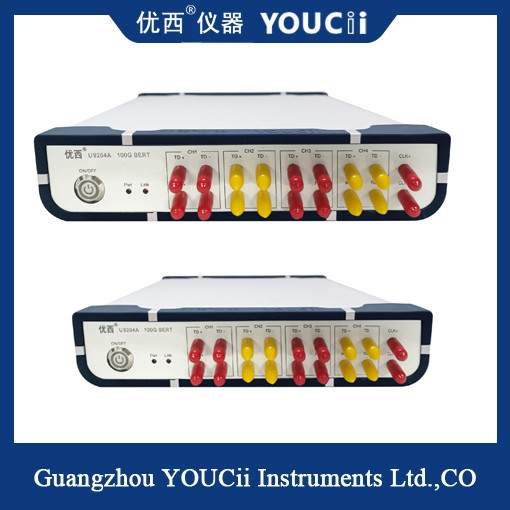

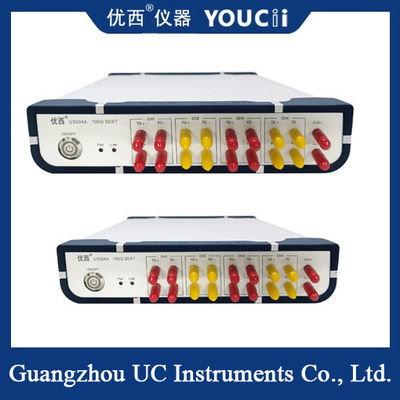

높은 안정성 및 정밀성을 가진 4 채널 100G 다중 속도 오류 미터
다채널 및 다비율 지원:
기기는 4개의 독립적인 테스트 채널을 가지고 있으며 동시에 4개의 독립적인 오류 테스트를 수행할 수 있습니다.
10G, 25G, 28G 등 다양한 속도 테스트를 지원하여 다른 속도 장치의 테스트 요구 사항을 충족합니다.
높은 정확성과 안정성:
기기는 일반적으로 높은 정확성과 안정성을 가지고 있으며, 테스트 결과의 정확성과 신뢰성을 보장합니다.
고도의 테스트 알고리즘과 회로로 장착되어 오류 탐지의 정확성과 효율성을 향상시킵니다.
여러 코드 유형이 있습니다:
PRBS (소위 무작위 바이너리 염기서열) 및 다른 유형의 코드 테스트를 지원합니다.
다양한 테스트 시나리오와 필요에 맞게 사용자 정의 코딩 기능을 제공합니다.
통합 설계:
코드 생성기, 오류 탐지기, 시계 소스 및 기타 기능이 통합됩니다.
터치 디스플레이와 편리한 조작 인터페이스를 갖추고 테스트 프로세스를 단순화하고 테스트 효율성을 향상시킵니다.
강력한 분석:
오류 코드의 분포와 오류 코드의 유형과 같은 오류 코드를 분석할 수 있습니다.
디지털 통신 시스템의 성능을 더 이상 최적화하기 위해 시력 지도와 같은 검사 결과를 시각적으로 표시하십시오.
S가시화
| 주장 | 분 | 모델 | 맥스 | 단위 | 언급 |
| 범용 매개 변수 | |||||
| 공급 전압 | 100 | 220 | 240 | V | 변류, 50-60HZ |
| 전력 소모 | 20 | W | |||
| 작동 온도 범위 | 0 | 55 | °C | ||
| 전체 차원 | 235 x 85 x 320 | mm | |||
| 코드 오류 탐지기 (ED) | |||||
| 입력 레벨 범위 | 100 | ∙ | 1200 | mVppd | 차차 입력, AC 결합 |
| 입력 속도 범위 | 9.953 | ∙ | 28.05 | Gbit/s | |
| 연결 포트 | SFP28,SFP+ | 차이점, 전면 패널 | |||
| 지원되는 코드 타입 |
PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, 최대 40비트/Ch, 사용자 정의 |
속도 9.953 ~ 14.025Gbps | |||
| PRBS 2n-1, n=9, 15, 31 | 속도 25~28.05Gbps | ||||
적용 시나리오
4채널 100G 멀티 레이트 오류 미터는 통신 시스템, 광섬유 전송, 데이터 통신 및 디지털 신호 처리 분야에서 널리 사용됩니다. 구체적으로,사용 가능해요:
CFP2, CFP4, QSFP28 및 다른 고속 광 송수신 모듈과 같은 광 송수신 모듈의 성능과 안정성을 테스트합니다.
TOSA와 ROSA와 같은 광전기 장치의 비트 오류 비율을 감지합니다.
디지털 시스템 평가: 고속 통합 회로, 인쇄 회로 보드, 전자 모듈, 서브 시스템 및 전체 시스템의 성능을 평가하는 데 사용됩니다.
고속 백플레인 설계: 일련 버스 및 고속 백플레인 설계에서 신호 무결성 및 비트 오류 비율을 테스트하는 데 사용됩니다.
네트워크 설치 및 문제 해결: 광 송신 네트워크 설치 및 문제 해결 중에 오류 코드를 찾고 수정하는 데 사용됩니다.
