제품 상세 정보:
|
| 전원 측정 범위: | 10 ~ -65dBm | 교정된 파장: | 850nm, 980nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm |
|---|---|---|---|
| 저장 온도: | 60' Ｃ에 대한 -20' Ｃ | 센서 소자: | 잉아아스 |
| 작동 온도: | 0 ~ +40C | 보증: | 1년 |
| 샘플링 주기: | 100us (10KHz) | ||
| 강조하다: | 고 정밀도 광발광 강도 측정기,4채널 광전력계,LC 포트 광전력계 |
||

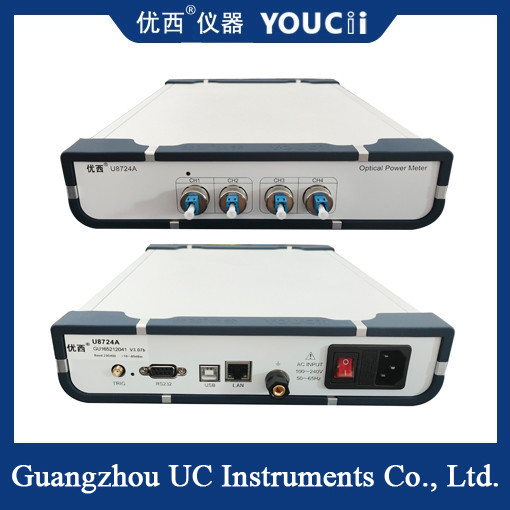

4채널 LC 포트 빠른 스캔 광전력 미터 +10~-65dBm
4채널 고속 스캔 광전력 계측기의 작동 원리는 광 신호를 산란 및 흡수 방식으로 전기 신호로 변환하는 것입니다. 구체적으로,검출기는 빛 신호를 전기 신호로 변환합니다., 그리고 약한 신호를 정확하게 측정할 수 있음에도 불구하고 신호를 측정하고 증폭하기 위해 회로를 사용하고 성공률 또는 에너지를 변환합니다.
기술 특성
다채널 측정: 4채널 설계로 다수의 광 신호를 동시에 측정하여 측정 효율을 향상시킵니다.
빠른 스캔: 빠른 스캔 기능으로 광 신호의 변화를 빠르게 캡처 할 수 있으며 동적 측정 시나리오에 적합합니다.
높은 정확성: 측정 결과의 정확성을 보장하기 위해 높은 정확성 검출기와 측정 회로를 사용한다.
넓은 파장 범위: 다양한 응용 요구 사항을 충족시키기 위해 다양한 빛 신호 측정 파장을 지원합니다.
S가시화
| 모델 # | U8724A | U8724H | U8724C |
| 센서 요소 | INGAA | ||
| 파장 범위 | 850 ~ 1700 nm | ||
| 캘리브레이션 파장 | 850/980/1310/1490/1550/1610 nm |
1510~1625 nm 연속 캘리브레이션 |
|
| 전력 범위 | +10 ~ -65dBm | +25~-55dBm | +5~-75dBm |
| 샘플링 기간 | 100us (10KHz) | 10 us (100KHz) | |
| 적용용 섬유 종류 | 표준 SM 및 MM 최대 62.5um 핵 크기 | ||
| 불확실성 (정확성) | ± 4% (1200 nm ~ 1610 nm) | ||
| 상대적 불확실성 (정확성) | < 0.02 dB 전형적인 | ||
| 선형성 (전력) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) | ||
| 수익 손실 | >40 dB | ||
| 통신 인터페이스 | RS232, USB, PC로 제어 | ||
| 작동 온도 | 0 °C +40 °C | ||
| 저장 온도 | -30 °C +80 °C | ||
| 재정형 기간 | 2년 | ||
| 크기 | 235mm W, 55mm H, 320mm D | ||
| 무게 | 30.0kg | ||
적용 분야
광 통신: 광 통신 장비의 출력 전력, 손실 및 기타 매개 변수를 측정하는 데 사용됩니다. 통신의 품질과 안정성을 향상시키는 데 매우 중요합니다.
광섬유 감지: 온도 센서, 압력 센서 및 스트레인 센서와 같은 광섬유 감지 분야에서 널리 사용됩니다.그리고 광섬유의 구부러짐 정도와 구부러짐 방향을 측정함으로써 측정된 물체의 물리량 변화를 반영합니다..
생명 과학: 생명 과학의 세포 및 분자 측정 분야에서 단백질 측정과 같이4채널 광전력 계측기를 사용하여 샘플의 흡수 값을 측정할 수 있습니다., 이를 통해 샘플의 단백질 농도를 계산합니다.
레이저 처리: 레이저와 그 출력 전력을 테스트하여 처리 과정의 신뢰성 및 안전성을 결정하는 데 사용됩니다.
연구 분야: 광학 실험에서 빛의 강도를 측정하고 캘리브레이션하는 데 사용되며 촉매 물질 연구에서 광 촉매 성능 분석에 사용됩니다.
