제품 상세 정보:
|
| 교정된 파장: | 850nm, 980nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm | 제품: | 광발광 강도 측정기 |
|---|---|---|---|
| 측정 범위: | -65dBm ~ +10dBm | 통신 인터페이스: | USB,+Trig,RS232,LAN |
| 저장 온도: | 70' Ｃ에 대한 -20' Ｃ | 보증: | 한 해 |
| 채널 수: | 4 | ||
| 강조하다: | 4채널 광전력계,PC 제어 광전력 계측기,내장된 탐사선 광전력계 |
||

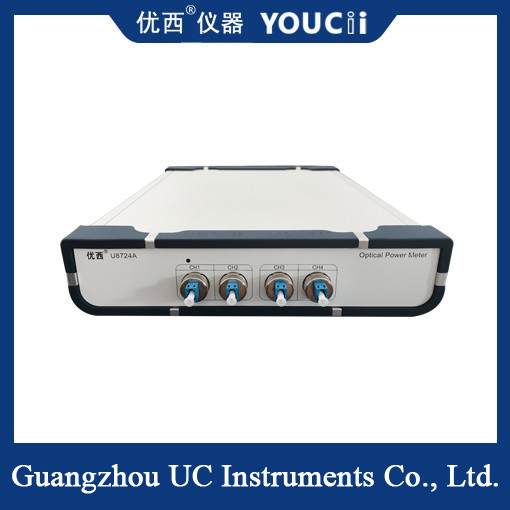

4채널 PC 제어 LC 어댑터 광전력계
4채널 광전력 계측기는 주로 광탐지, 증폭기, 필터, 아날로그-디지털 변환기 및 마이크로프로세서로 구성됩니다. 측정 과정에서광 감지기가 광 신호를 수신하고 전기 신호로 변환합니다., 증폭기와 필터에 의해 처리되고, 아날로그-디지털 변환기에 의해 디지털 신호로 변환되고, 마지막으로 마이크로프로세서에 의해 처리되고 표시됩니다.이 과정은 측정 정확성과 안정성을 보장합니다..
특성과 장점
높은 감수성: 4채널 광학 전력 계측기는 매우 높은 감수성을 가지고 있으며 실시간 추적 및 증대된 신호 수준을 위해 매우 약한 초기 신호 수준을 감지 할 수 있습니다.
높은 정확성: 최적화된 고성능 아날로그 전자기기와 소음 억제 기술로4채널 광전력 계측기는 전 전력 범위에서 매우 낮고 안정적인 제로 신호 레벨과 최고 정확도를 제공합니다..
다채널 측정: 4채널 광전력 계측기는 4채널의 광 신호를 동시에 측정할 수 있어 측정 효율을 크게 향상시킵니다.
큰 동적 범위: 깊은 동적 범위를 가지고 있으며 빛 신호 측정 요구 사항의 다른 강도에 적응 할 수 있습니다.
S가시화
| 모델 # | U8724A | U8724H | U8724C |
| 센서 요소 | INGAA | ||
| 파장 범위 | 850 ~ 1700 nm | ||
| 캘리브레이션 파장 | 850/980/1310/1490/1550/1610 nm |
1510~1625 nm 연속 캘리브레이션 |
|
| 전력 범위 | +10 ~ -65dBm | +25~-55dBm | +5~-75dBm |
| 샘플링 기간 | 100us (10KHz) | 10 us (100KHz) | |
| 적용용 섬유 종류 | 표준 SM 및 MM 최대 62.5um 핵 크기 | ||
| 불확실성 (정확성) | ± 4% (1200 nm ~ 1610 nm) | ||
| 상대적 불확실성 (정확성) | < 0.02 dB 전형적인 | ||
| 선형성 (전력) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0~ -60dBm) | ||
| 수익 손실 | >40 dB | ||
| 통신 인터페이스 | RS232, USB, PC로 제어 | ||
| 작동 온도 | 0 °C +40 °C | ||
| 저장 온도 | -30 °C +80 °C | ||
| 재정형 기간 | 2년 | ||
| 크기 | 235mm W, 55mm H, 320mm D | ||
| 무게 | 30.0kg | ||
적용 분야
광통신: The four-channel optical power meter is used in the field of optical communication to measure the signal strength of each node in optical fiber communication and help regulate the transmission and reception of optical signals동시에 광섬유 커넥터, 광섬유 약화 등을 테스트하는 데도 사용할 수 있습니다.
광섬유 감지: 광섬유 감지 분야에서 광섬유의 구부리도와 구부리 방향을 측정하기 위해 4채널 광전력 계측기를 사용할 수 있습니다.측정 대상의 온도 변화를 반영하기 위해또한 압력 센서 및 스트레인 센서에서도 광범위한 응용 프로그램을 가지고 있습니다.
생명 과학: 생명 과학 분야에서, 4채널 광학 전력 미터는 세포 및 분자 측정에 사용될 수 있습니다. 예를 들어 단백질 측정에서,4채널 광전력 계측기를 사용하여 샘플의 흡수 값을 측정할 수 있습니다., 이를 통해 샘플의 단백질 농도를 계산합니다.
