제품 상세 정보:
|
| 표시: | LCD | 센서 소자: | 잉아아스 |
|---|---|---|---|
| 소재: | 금속 | 섬유 종류: | SM MM 섬유 |
| 보증: | 1년 | 작동 온도: | 0 ~ +40C |
| 재보정 기간: | 2년 | ||
| 강조하다: | 경제적인 광전력계,BNC 인터페이스 광전력계,단일 채널 광전력계 |
||

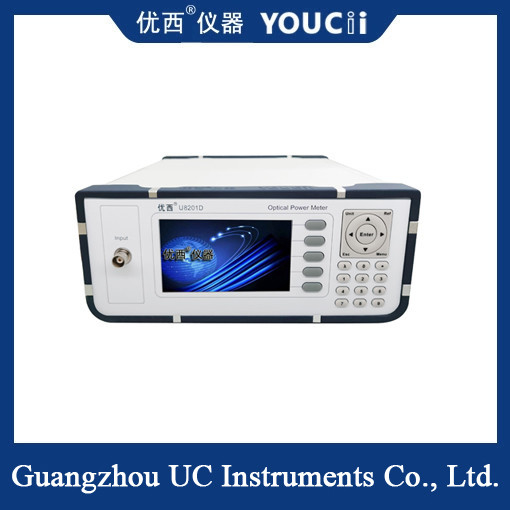

단일 채널 BNC 인터페이스를 가진 경제적인 광전력 계측기
단일 채널 경제 광전력 계측기의 작동 원리는 광전력 효과 및 신호 처리 기술을 기반으로합니다. 빛 신호가 광전력 계측기에 들어갈 때,그것은 먼저 빛 탐지기에 의해 수신됩니다 (광 다이오드 같은 것)빛 탐지기는 수신된 빛 신호를 전기 신호로 변환하여 증폭기로 증폭합니다.증폭된 신호는 아날로그-디지털 변환기로 디지털 신호로 변환되고 마이크로 컨트롤러 또는 디지털 신호 프로세서로 처리됩니다.마지막으로, 처리 된 신호는 화면에 디지털 형태로 표시되며 광력의 수치 값을 나타냅니다.
기능적 특성
정확한 측정: 광전력의 크기를 직접 측정할 수 있으며, 광 링크의 손실과 성능을 측정을 비교하여 평가할 수 있습니다.
여러 인터페이스: 일반적으로 다양한 광섬유 연결 요구를 충족시키기 위해 FC, SC, ST 등 다양한 인터페이스 디자인으로 장착됩니다.
장시간 배터리 사용: 내장 재충전 가능한 리?? 배터리는 장시간 연속 작동을 지원하며 현장 사용 및 측정에 편리합니다.
사용자 친화적 인 인터페이스: 사용자 친화적 인 인터페이스와 작동 요청은 측정 프로세스를 더 쉽고 편리하게합니다.
| 모델 # | U8201 | U8202 | U8204 | U820XH |
| 채널 수 | 1 | 2 | 4 | X |
| 전력 범위 | +10 ~ -65dBm | +25 ~ -50dBm | ||
| 파장 범위 | 850 ~ 1700 nm | |||
| 캘리브레이션 파장 | 850/980/1310/1490/1550/1610 nm | |||
| 적용용 섬유 종류 | 표준 SM 및 MM 최대 62.5um 핵 크기 | |||
|
절대 기준 조건에서의 불확실성 (정확성) |
± 4% (1200 nm ~ 1610 nm) | |||
|
상대적 기준 조건에서의 불확실성 (정확성) |
< 0.02 dB 전형적인 | |||
| 선형성 (전력) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 0 ~ -50dBm) | |||
| 수익 손실 | > 40 dB | |||
| 작동 온도 | 0 °C +40 °C | |||
| 저장 온도 | -30 °C +80 °C | |||
| 재정형 기간 | 2년 | |||
| 크기 | 245mm W, 105mm H, 320mm D | |||
| 무게 | 20.0kg | |||
적용 분야
단일 채널의 경제적인 광전력 계측기는 다음과 같은 분야에서 널리 사용됩니다.
광 통신: 광 장치의 성능을 측정하고 광섬유 링크의 전송 품질을 평가하는 데 사용됩니다.
광케이블 건설 및 유지보수: 광케이블 연결 손실을 측정하고 연속성을 확인하는 데 사용됩니다.
광섬유 전송 및 감지: 광섬유 전송 중에 광전력의 변화를 모니터링하고 광섬유 센서의 성능을 평가하는 데 사용됩니다.
