제품 상세 정보:
|
| 검출기형: | 잉아아스 | 차원: | 112 X66 X30mm |
|---|---|---|---|
| 시준 사고 방식: | 850nm ~ 1700nm | 채널 수: | 1 |
| 섬유 모델: | SMF / MMF | 품질: | 고품질 |
| 제품: | 광발광 강도 측정기 | ||
| 강조하다: | -70dBm 광전력계 단위,미니 광학 전력 계량 모듈,단일 채널 광전력 계측기 모듈 |
||

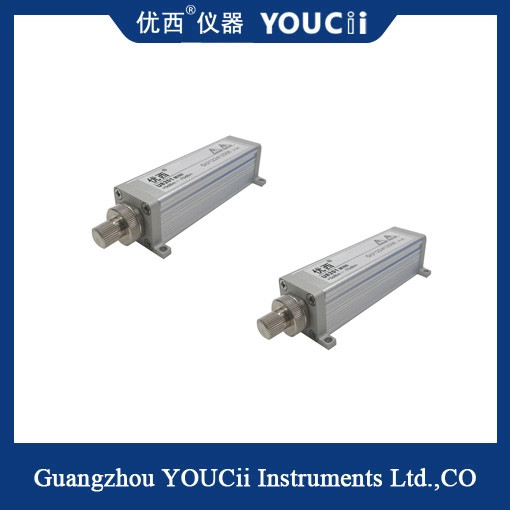

미니 싱글 채널 광전력 계측 모듈 +7 ~ -70dBm
미니 싱글 채널 광 전력 측정 모듈은 주로 광 신호의 절대 전력 또는 광 섬유의 섹션을 통해 광 전력의 상대적 손실을 측정하는 데 사용됩니다.그것은 사용자가 빠르고 정확하게 광섬유 전송 품질을 평가하고 통신 시스템의 안정성과 신뢰성을 보장 할 수 있습니다..
콤팩트 크기: 미니 디자인은 모듈을 휴대하고 조작하기 쉽고 높은 고도와 필드와 같은 복잡한 환경에서 사용할 수 있습니다.
단일 채널 측정: 단일 채널을 통해 광학 전력 측정은 작동 프로세스를 단순화하고 측정 효율을 향상시킵니다.
고 정밀 측정: 측정 결과의 정확성과 안정성을 보장하기 위해 고급 통합 회로 모듈과 광 다이오드가 사용됩니다.
여러 파장 캘리브레이션: 기존 파장 캘리브레이션 포인트 (예를 들어 1310nm, 1490nm, 1550nm 등) 를 내장하고 사용자 정의 파장 캘리브레이션을 지원합니다.다양한 응용 시나리오의 요구를 충족시키기 위해.
장수: 에너지 절감 설계 및 재충전 가능한 리?? 배터리 (또는 드라이 배터리) 를 사용하여 장기 사용 요구를 보장합니다.
간편한 조작: 측정 작업은 간단한 버튼 조작으로 완료 될 수 있으며 자동 캘리브레이션 제로 클리어링 기능이 지원되며 조작의 어려움을 줄입니다.
사양
| 모델 | U8201MINI |
| 센서 요소 | INGAA |
| 파장 범위 | 850 ~ 1700 nm |
| 캘리브레이션 파장 | 850/980/1310/1490/1550/1610 nm |
| 전력 범위 (dBm) | +7 ~ -70 dBm |
| 전력 샘플링 기간 (비율) | 1 ms ((1KHz) |
| 적용용 섬유 종류 | 표준 SM 및 MM 최대 62.5um 핵 크기 |
| 광적 입력 인터페이스 | FC/PC 또는 FC/APC |
| 기준 조건에서의 절대 불확실성 (정확성) | ± 4% (1200 nm ~ 1610 nm) |
| 기준 조건에서의 상대적 불확실성 (정확성) | < 0.02 dB 전형적인 |
| 선형성 (전력) | ≤ ± 0.06 dB (1200 nm ~ 1610 nm, 5~ -50dBm) |
| 수익 손실 | > 40 dB |
| 통신 인터페이스 | RS232 |
| 캘리브레이션 기간 | 2년 |
| 작동 온도 | 0 ~ +40°C |
| 저장 온도 | -30 ~ +80°C |
| 크기 | 37mm W, 25mm H, 115mm D |
| 무게 | 0.2kg |
미니 단일 채널 광학 전력 측정 모듈은 다음 시나리오에 적합합니다.
통신 트렁크 배치: 광섬유 통신 시스템의 건설 및 유지 보수 과정에서 광섬유 링크의 손실 및 광전력 수준을 측정하는 데 사용됩니다.
장치 유지보수: 광섬유 통신 장치를 주기적으로 검사하고 유지보수하여 정상 작동과 통신 품질을 보장합니다.
연구 및 생산: 광학 연구 및 생산 중에 광적 신호의 전력 및 손실 특성을 측정하는 데 사용됩니다.
