제품 상세 정보:
|
| 섬유 모델: | SMF / MMF | 커넥터: | FC 또는 귀하의 요청에 따라 |
|---|---|---|---|
| PD 사이즈: | Ø2/5/12mm | 작동 온도: | 0~ +40 Ｃ |
| 공급 전압: | 100~240V | 센서 소자: | 잉아아스 |
| 제품: | 광발광 강도 측정기 | ||
| 강조하다: | 70dBm 외부 광전력 측정 탐사,PD 외부 광학 전력 측정 탐사 |
||

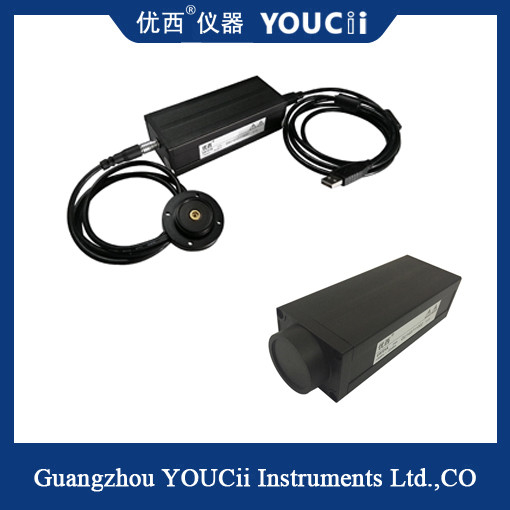

USB 빠른 스캔 PD 외부 광전력 계측기 탐사기 +5~-70dBm
기능적 특성
USB 인터페이스 연결:
그것은 실시간 데이터 전송 및 읽기 실현하기 위해 USB 인터페이스를 통해 컴퓨터에 연결되어 있습니다.
플러그 앤 플레이 기능을 지원하고 연결 및 사용 프로세스를 단순화합니다.
빠른 스캔 기능:
고속 샘플링 기능을 사용하면 짧은 시간에 여러 개의 광적 전력 측정이 완료 될 수 있습니다.
실시간 모니터링과 빠른 응답이 필요한 광학 전력 측정 시나리오에 적합합니다.
PD 외관 설계:
광다이오드 (PD) 는 광 탐지기로 외부에 있으며, 이는 탐사가 다른 측정 환경과 필요에 적응할 수 있도록 더 유연하게 할 수 있습니다.
외부 설계는 또한 손상으로부터 광 다이오드를 보호하는 데 도움이 되고, 탐사기의 수명을 연장합니다.
높은 정밀도 측정:
탐사선은 고성능 광전력 변환 장치를 채택하여 고정도 광전력 측정을 실현 할 수 있습니다.
다양한 광전력 측정 요구를 충족시키기 위해 광범위한 측정 범위와 파장을 커버합니다.
| 모델 | U8721A | U8721B | U8721C | U8721D | U8721H |
| 센서 요소 | INGAA | ||||
| 파장 범위 | 850 ~ 1700 nm | ||||
| 캘리브레이션 파장 | 850 / 980 / 1310 / 1510 ~ 1640nm 연속 캘리브레이션 | ||||
| 전력 범위 (dBm) | +5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
|
전력 샘플링 기간 (비율) |
100 us ((10KHz) | 10 us ((100KHz) | |||
| 적용용 섬유 종류 | 표준 SM 및 MM | ||||
| 광적 입력 인터페이스 | 원활한 섬유 관절 또는 FC를 지원하는 것/LC/SC 어댑터 | ||||
|
절대 기준 조건에서의 불확실성 (정확성) |
± 4% (1200 nm ~ 1610 nm) | ||||
|
상대적 기준 조건에서의 불확실성 (정확성) |
< 0.02 dB 전형적 값 | ||||
| 선형성 (전력) | ≤ ± 0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | ||||
| 수익 손실 | > 40 dB | ||||
| 통신 인터페이스 | USB | +Trig | +Trig +BNC | +Trig | |
| 캘리브레이션 기간 | 2년 | ||||
| 작동 온도 | 0 ~ +40°C | ||||
| 저장 온도 | -30 ~ +80°C | ||||
| 크기 | 52mm H,60mm W,150mm D | ||||
| 무게 | 10.0kg | ||||
USB 빠른 스캐닝 PD 외부 광학 전력 계측기 탐사선은 다음과 같은 분야에서 널리 사용됩니다.
광섬유 통신: 광섬유 통신 시스템에서 광전력을 측정하고 신호 전송 품질을 모니터링하는 데 사용됩니다.그리고 통신 시스템의 안정적인 운영을 보장.
광학 테스트: 광학 실험실에서 레이저, 광학 증폭기, 광학 약화기 등 광학 장치의 성능을 측정하는 데 사용됩니다.광학 연구 및 개발에 대한 데이터 지원.
광망 모니터링: 광망의 광전력 변화를 실시간으로 모니터링하고 잠재적 네트워크 결함을 적시에 발견하고 해결하는 데 사용됩니다.그리고 네트워크의 안정적인 운영을 보장합니다.
과학 연구: 광학, 광전자 및 기타 연구 분야에서 광력의 변화와 특성을 측정하고 분석하는 데 사용됩니다.관련 분야에서의 과학 발전과 기술 혁신을 촉진하기 위한.
